ФИЛЬТРОВЕНТИЛЯЦИОННАЯ УСТАНОВКА ФВУ FCS-ECO

Фильтровентиляционная установка ФВУ FCS ECO —  для очистки воздуха от загрязнений, различных видов дыма и пыли. А именно образующихся в процессе сварочных работ, сухой металлообработки, а также при газовой, плазменной и лазерной резке.  Фильтровальные элементы (картриджи) удерживают мелкодисперсную пыль с размером частиц от 0,1 мкм до 1,0 мкм. Очистка происходит благодаря модульным самоочищающимся кассетным картриджам с автоматической очисткой. Класс фильтрации картриджей по ГОСТ Р ЕН 779-2014 – не менее F9 (или в соответствии с DINEN 60335 – не менее M).

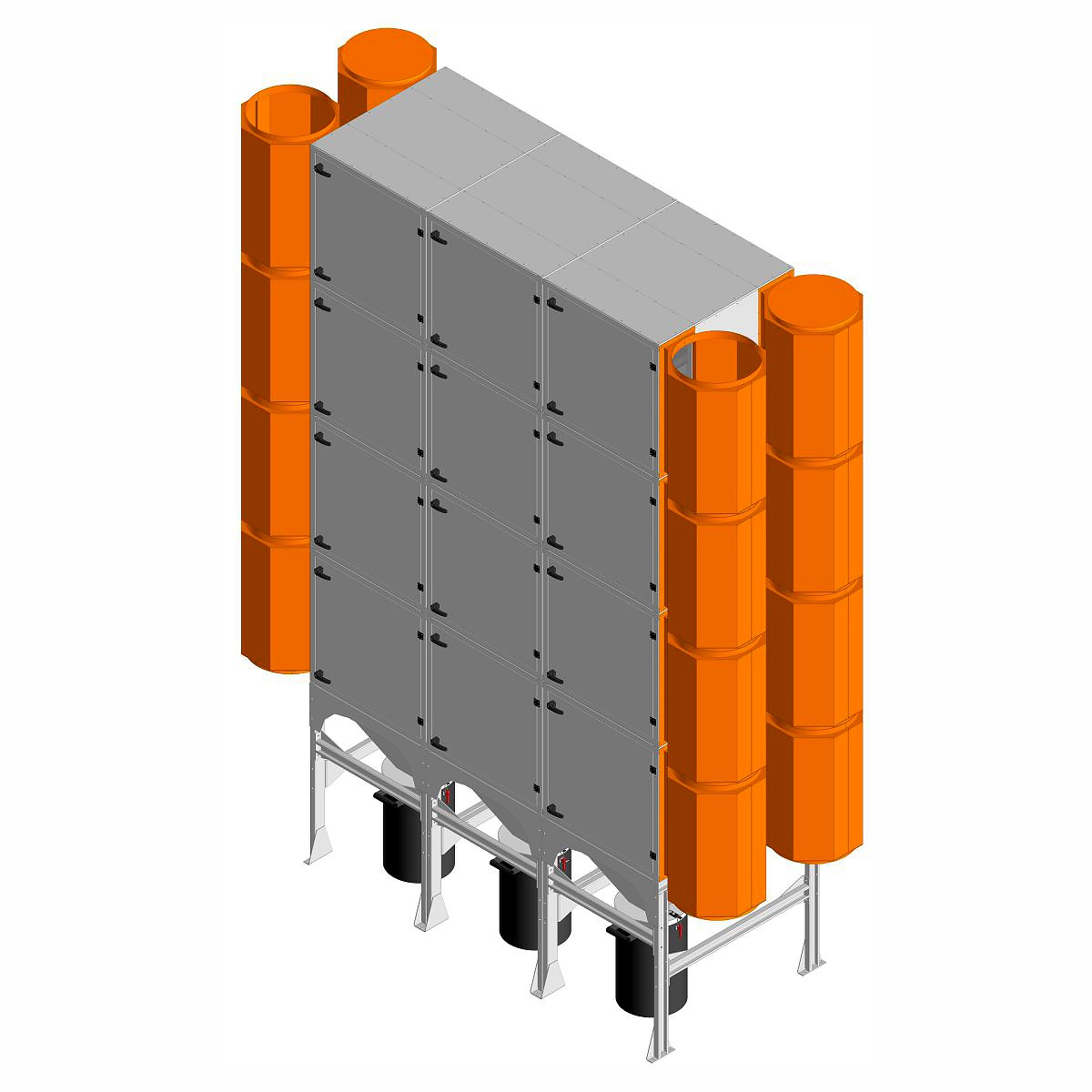

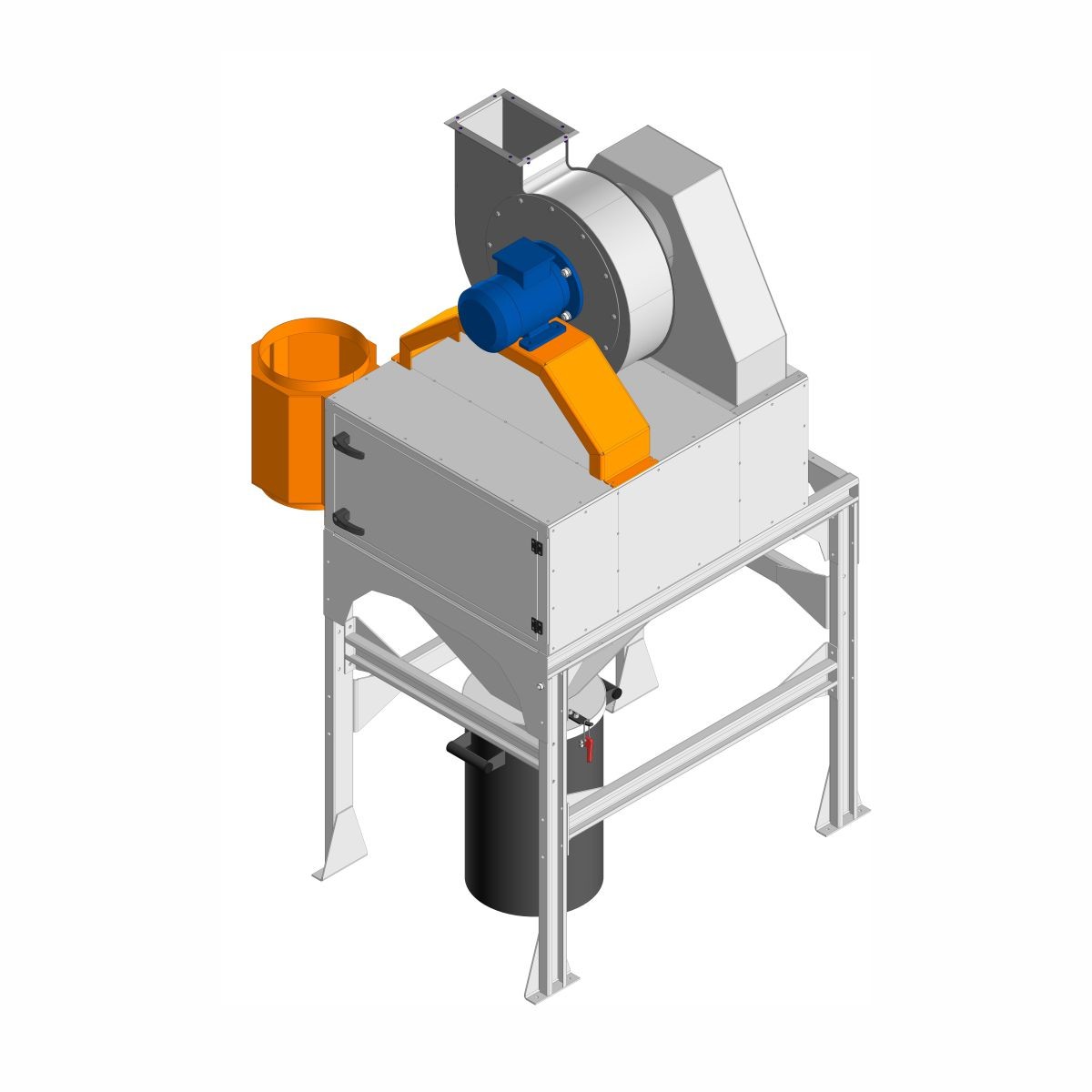

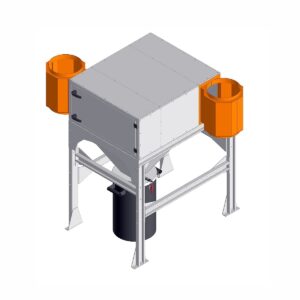

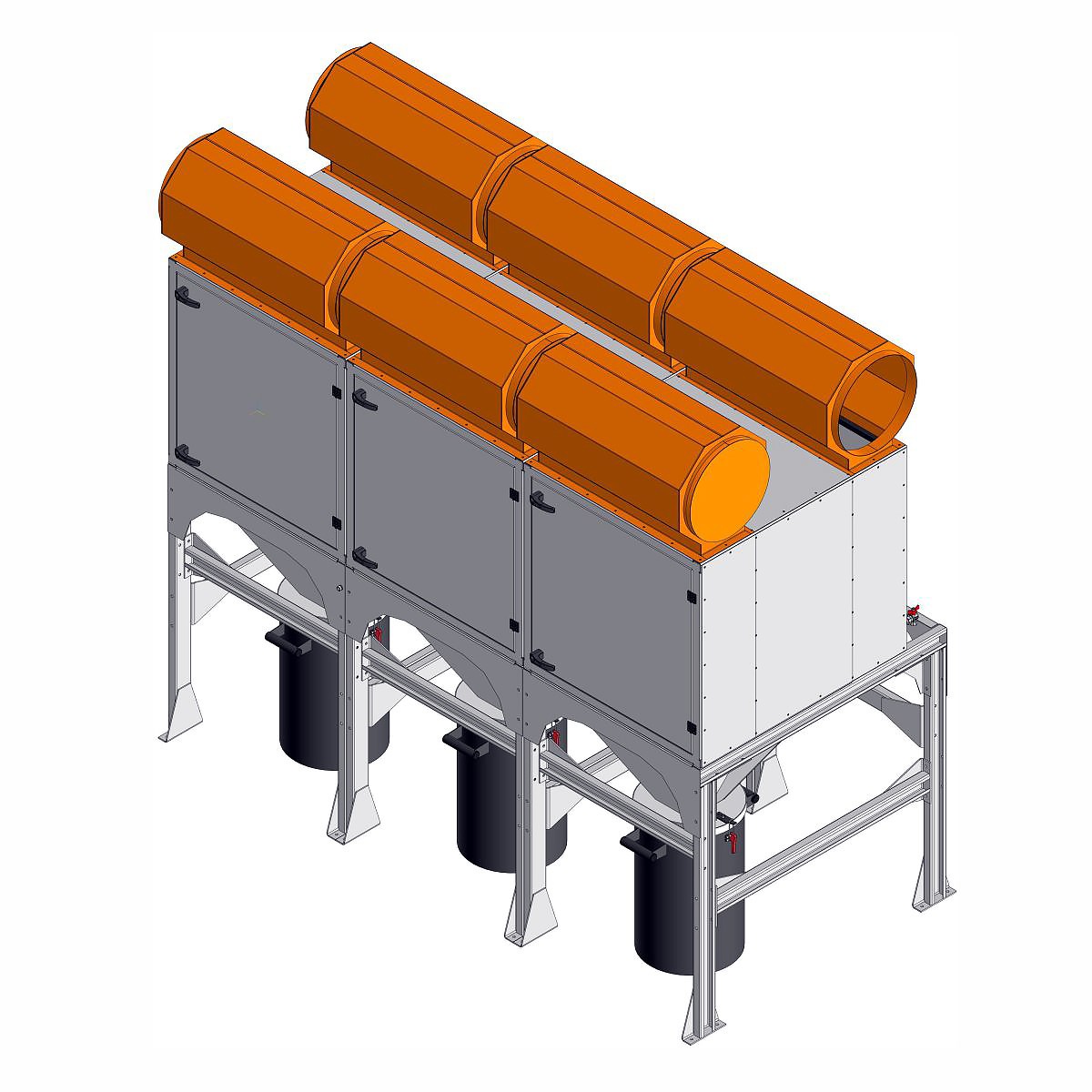

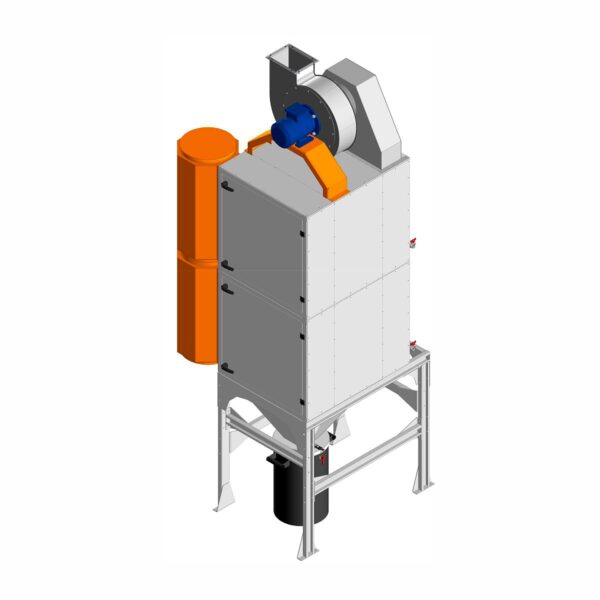

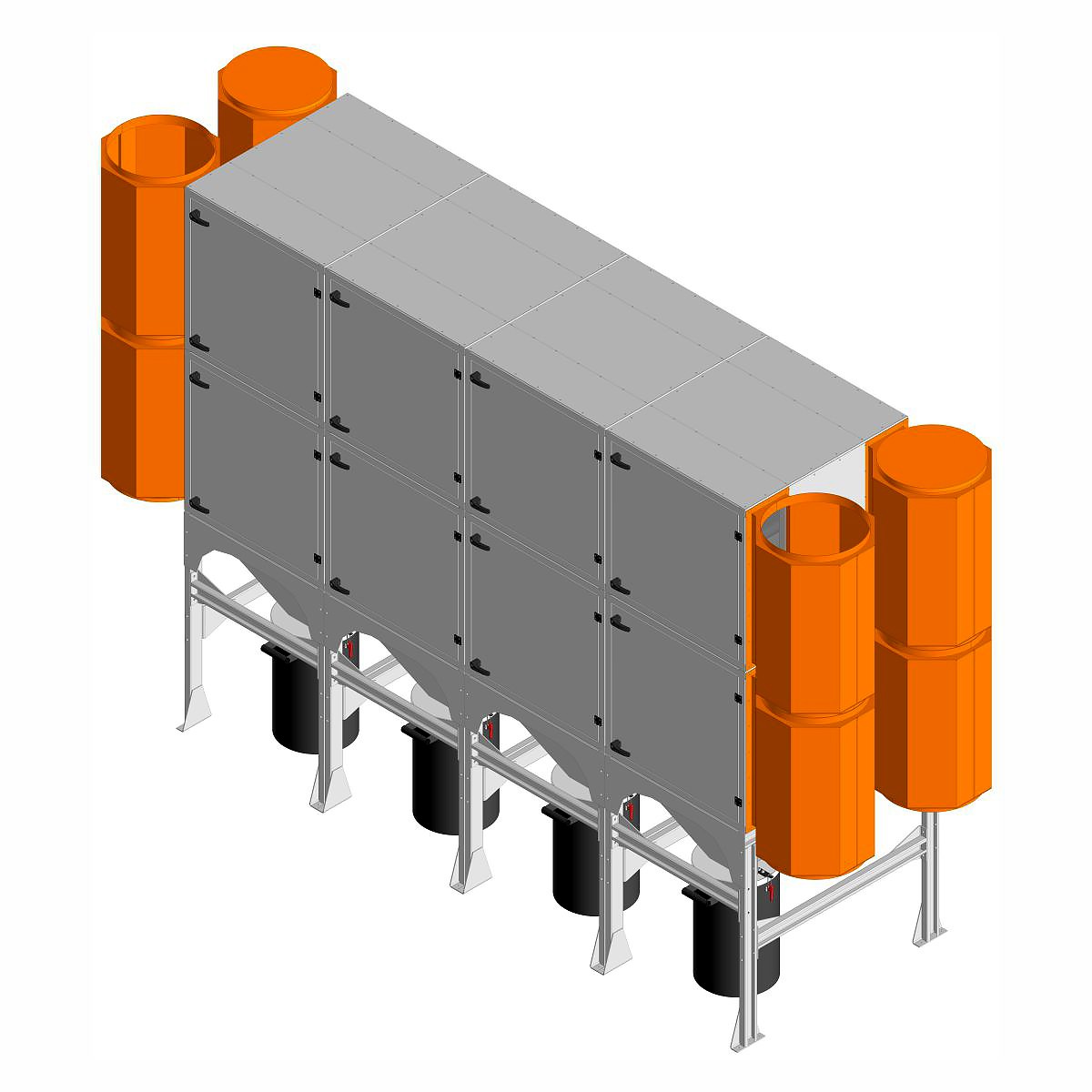

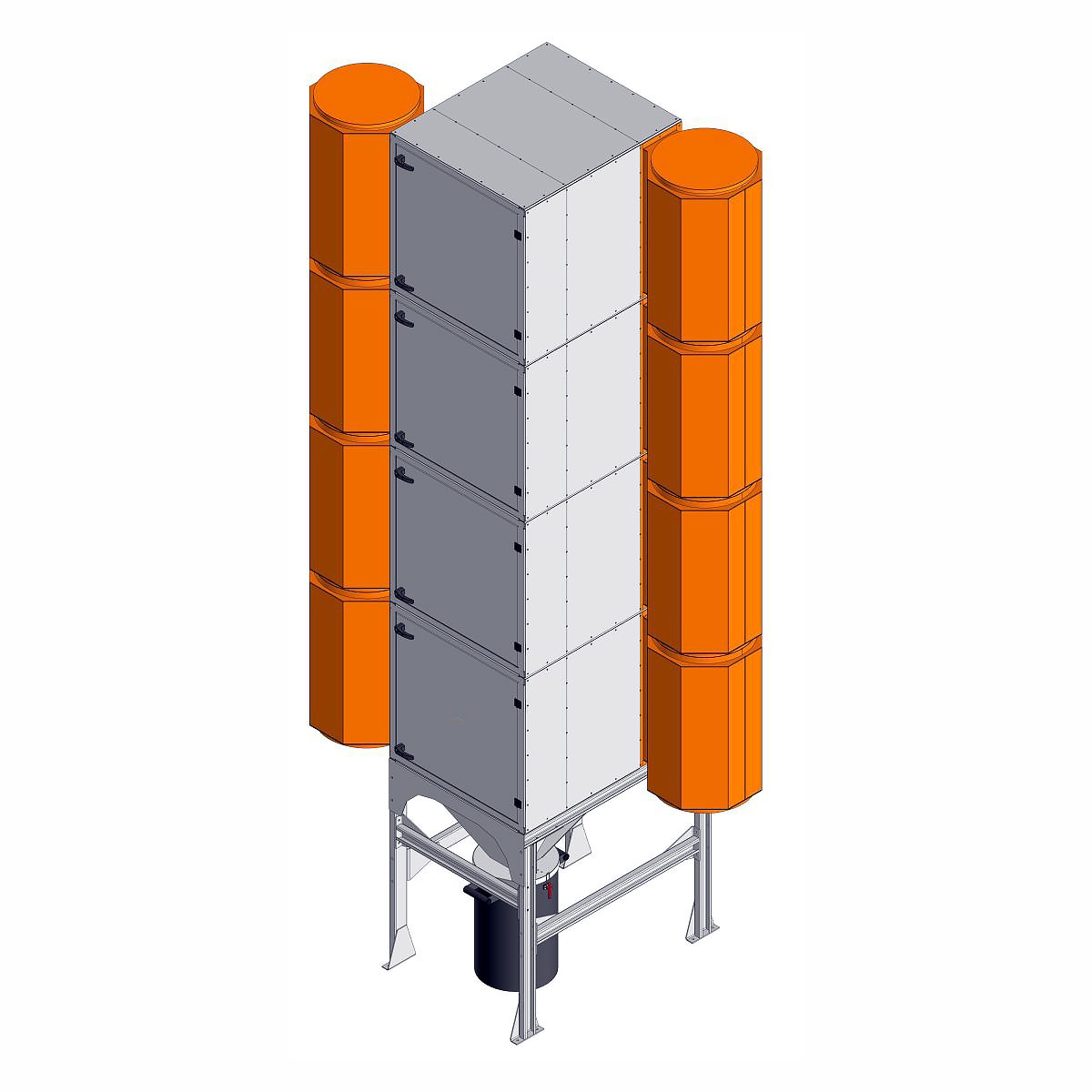

ФВУ FCS ECO как в конструкторе собирается из стандартных модулей. И благодаря этому создается любое, идеальное именно для вас, решение. ФВУ можно собрать в горизонтальной, вертикальной или стандартной компоновке.  Наши технические специалисты разработали 28 типовых комбинаций установок FCS ECO-Т. При необходимости мы готовы разработать установки непосредственно под нужды и габаритные параметры заказчика. Данная серия, благодаря своим возможностям по трансформации, подойдет для большинства производственных задач по очистке загрязненного воздуха.

ПРИНЦИП РАБОТЫ ФВУ FCS ECO

1. Загрязненный воздух удаляется от источника выделения вредных веществ с помощью вытяжных устройств. Затем по воздуховоду через входной патрубок загрязнённый воздух поступает в фильтровальную камеру. В которой загрязнённый воздух попадает на отбойник установленный перед каждым картриджем. Отбойник равномерного распределяет пылевой поток. А также защиты картриджей от прямого попадания частиц пыли, окалины и искр. Крупные частицы пыли попадая на отбойник рикошетом падают в пылесборник, а мелкие частицы удерживаются на поверхности фильтровального элемента.
2. Каждый фильтровальный элемент имеет площадь фильтрации 20м² и систему самоочистки. Картридж выполнен из полиэстера с тефлоновой мембраной ePTFE. Накопление пыли на картриджах контролируется датчиком перепада давления. При достижении заданного параметра на датчике давления между грязной и чистой зоной запускается система самоочистки. При самоочистке система управления начинает циклично подавать импульсы сжатого воздуха к рассекателю установленному внутри каждого картриджа. Рассекатель равномерно распределяет сжатый воздух на внутреннюю поверхность фильтровального элемента. Таким образом пыль стряхивается в пылесборник, который имеет объём 120л.

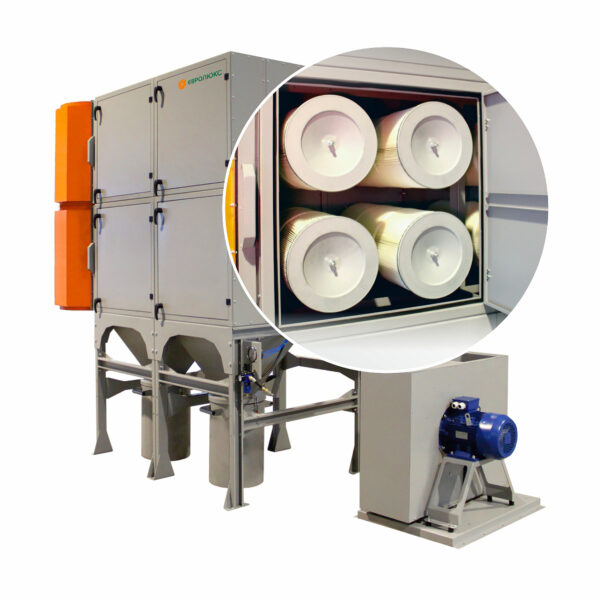

КОНСТРУКЦИЯ ФВУ FCS ECO

• Металлический корпус с толщиной стенки 3,0мм и порошковой окраской с толщиной покрытия не менее 100мкм.
• Системы регенерации, включает в себя: ресиверы, пневматическую арматуру, влагомаслоотделитель с манометром и регулятором давления сжатого воздуха. Способ самоочистки картриджа имеет запатентованную технологию. При которой улучшена эффективность встряхивания, пыль равномерно отделяется со всей поверхности картриджа, а также для снижен расход сжатого воздуха.
• Пульт управления (контроллер) ФВУ FCS ECO-Т с системой автоматической очистки картриджей. Имеет  встроенный электронный дифференциальный манометр. Контроллер находиться в отдельном пластиковом боксе IP65 со съемной прозрачной крышкой. Внутри бокса установлен контроллер с однострочным текстовым дисплеем. Дисплей отображает текущий перепад давления на картриджах в режиме работы и меню настроек.  Контроллер имеет три режима работы: автоматический (по датчику давления), ручной (с установленными частотой и длительностью импульсов), дистанционный (при замыкании контактов C и F).
• Каждый фильтрующий модуль имеет выкатной пылесборник с ручным механизмом прижима. Для безопасности и удобства в обслуживании пылесборник открыт со всех сторон.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТКИ:
