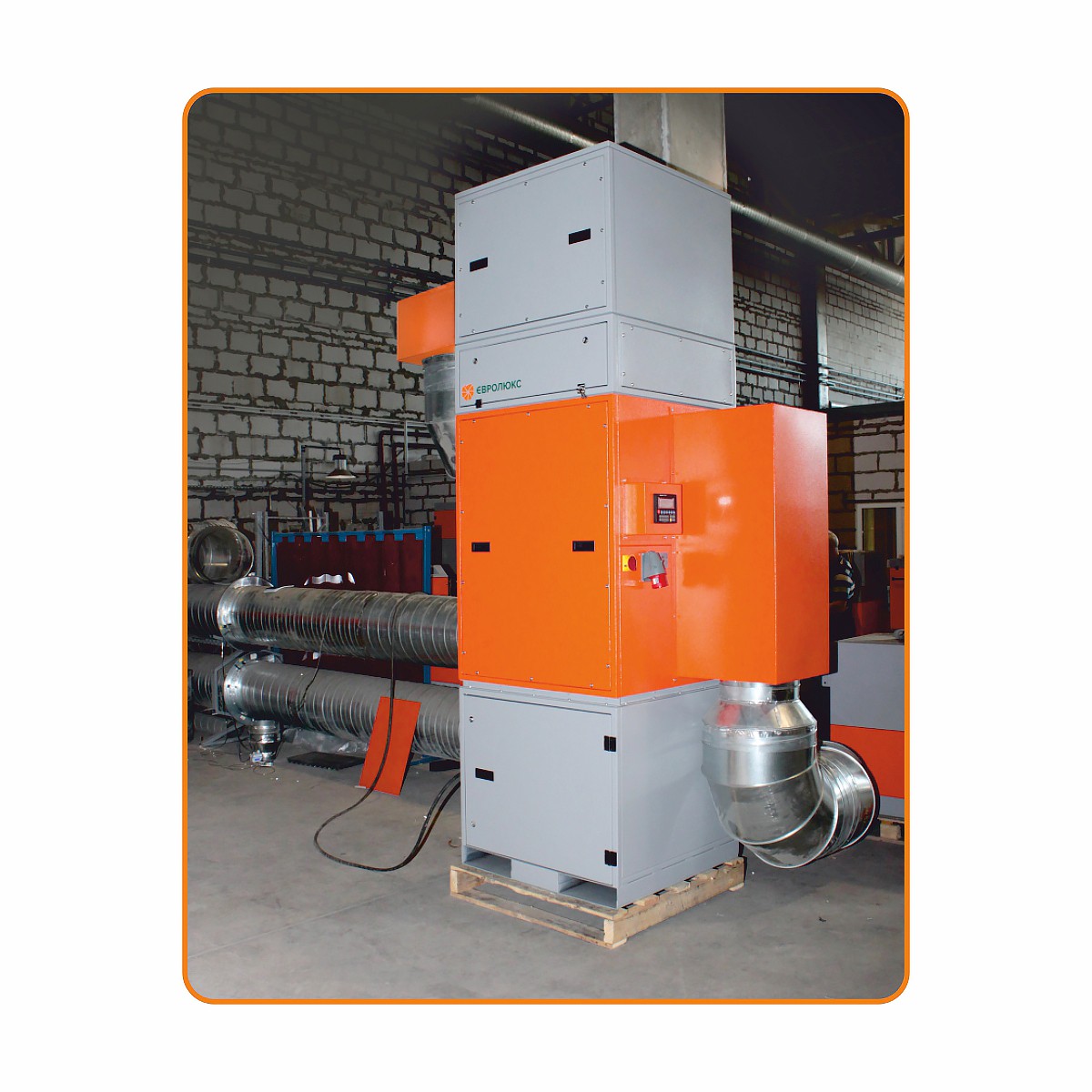

Фильтровентиляционная установка ФВУ серии FCS-H с высоким и узким корпусом разработана для производственных участков с интенсивной загрузкой и острой нехваткой места. Эта установка с искрогасителем и автоматической очисткой фильтровальных элементов, предназначена для очистки загрязненного воздуха от твердых взвешенных частиц и различных видов пыли, которые образуется в процессе проведения сварочных работ, термического раскроя листового металла, механической обработки и многого другого.
Модульная конструкция фильтровальных установок серии FCS-H, предусматривает возможность изменения комплектации и увеличения мощности в зависимости от параметров производственного помещения, технологических процессов и т.д.
Принцип работы ФВУ серии FCS -H
Загрязненный воздух удаляется от источника выделения вредных веществ с помощью вытяжных устройств, вытяжных зонтов или от столов термической резки с помощью встроенных вытяжных каналов, затем по воздуховоду через входной патрубок попадает в камеру с искрогасителем. Где наиболее тяжелые частицы задерживаются защитными экранами и опадают в пылесборник. Далее, воздушный поток пропускается через фильтровальную камеру с фильтровальными элементами. Материал фильтровальных элементов является полиэстер с тефлоновой мембраной ePTFE. На этом этапе улавливаются мельчайшие частицы, после чего уже очищенный воздух подается обратно в помещение.
Система самоочистки фильтровального элемента (картриджа) имеет уникальную запатентованную технологию. Внутри картриджа располагается ротационное (крутящееся) перфорированное сопло, которое очищает картридж по всей длине. Реле времени контролирует подачу импульса сжатого воздуха в ротационное сопло, от встроенного компрессора. Сопло начинает вращаться, равномерно распределяя сжатый воздух на внутреннюю поверхность картриджа. Таким образом пыль стряхивается в пылесборник. Очистка происходит в соответствии с предварительно выставленным на таймере циклом очистки. Кроме этого датчик перепада давления, оповещающий о дополнительном сопротивлении воздушного потока.
Комплектация ФВУ серии FCS-H:
- Камера предварительной очистки с экранами для защиты от прямого попадания искр и окалин;
- Фильтрационный отсек с вертикально-расположенным фильтровальными элементами;
- В звукоизоляционном отсеке ФВУ расположен радиальный вентилятор на вибрационных изоляторах;
- Система пневматической очистки и регенерации фильтровальных элементов и управления механизмом поджатия пылесборника.
- Контрольно-распределительные элементы пневматической системы, манометры и влаго-маслоотделитель;
- Пульт управления с LCD дисплеем на базе контроллера SEGNETICS SMH 2Gi на русском языке.
МОДЕЛЬНЫЙ РЯД И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Давление вентилятора — 2300 Па
Напряжение — 3 х 380 В / 50 Гц
Потребление — от 300 л / мин
Подключение сжатого воздуха — 5,5 — 6 бар
Класс фильтрации по ГОСТ Р ЕН 779-2014 — F9
Пылесборник — 120 л
|

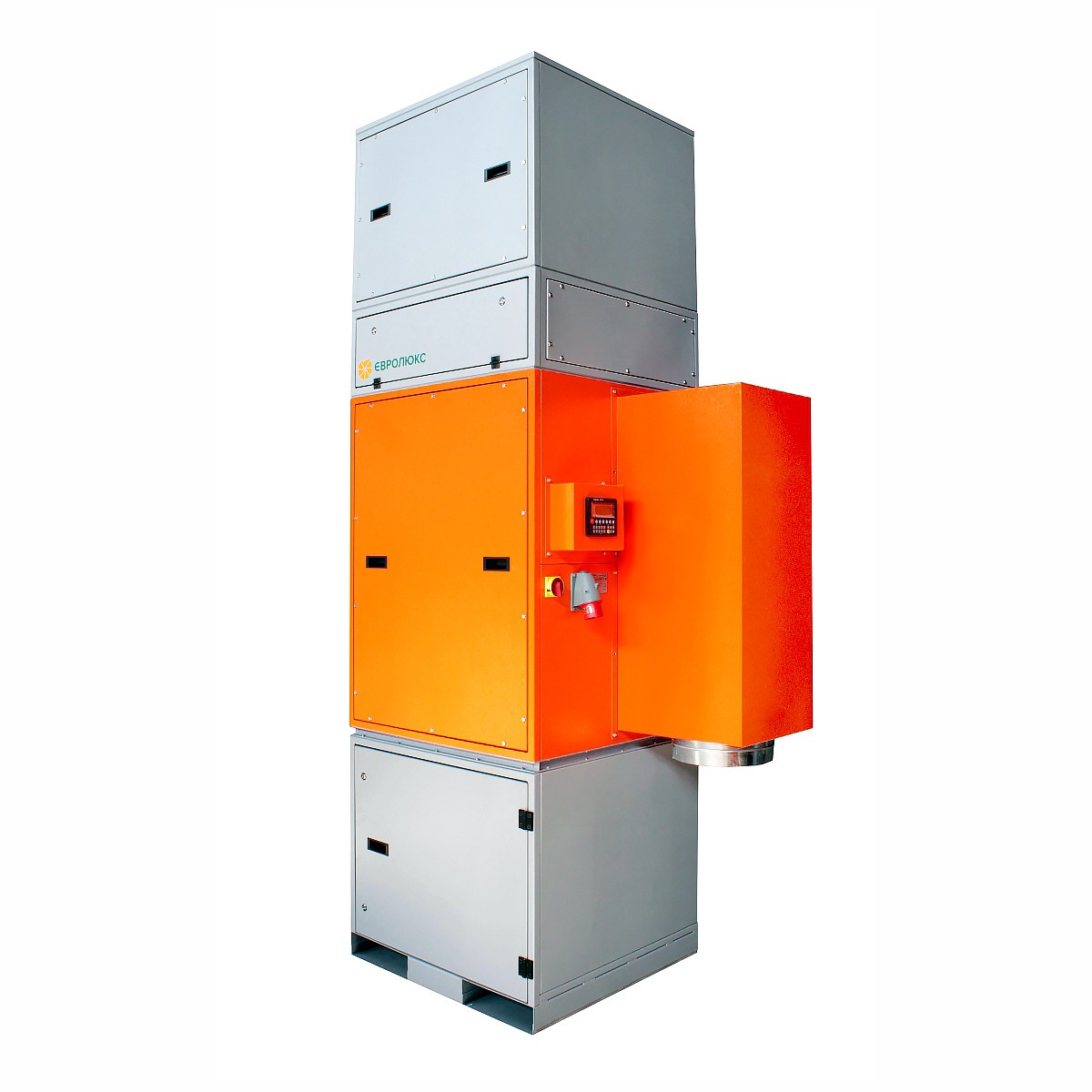

Модель FCS-H-4000-04 Артикул 314 19 01 |
|
| Производительность | 2000 — 4000 м3 / час |
| Мощность | 4 кВт |
| S фильтровальной поверхности | 40 м2 (2 х 20 м2) |
| Размеры Д х Ш х В (без учета воздухозаборников) | 962 х 930 х 3200 мм |
| Масса | 650 кг |
|
Модель FCS-H-6000-08 Артикул 316 19 01 |
|
| Производительность | 5000 — 6500 м3 / час |
| Мощность | 5,5 кВт |
| S фильтровальной поверхности | 80 м2 (4 х 20 м2) |
| Размеры Д х Ш х В (без учета воздухозаборников) | 960 х 930 х 3200 мм |
| Масса | 650 кг |
|

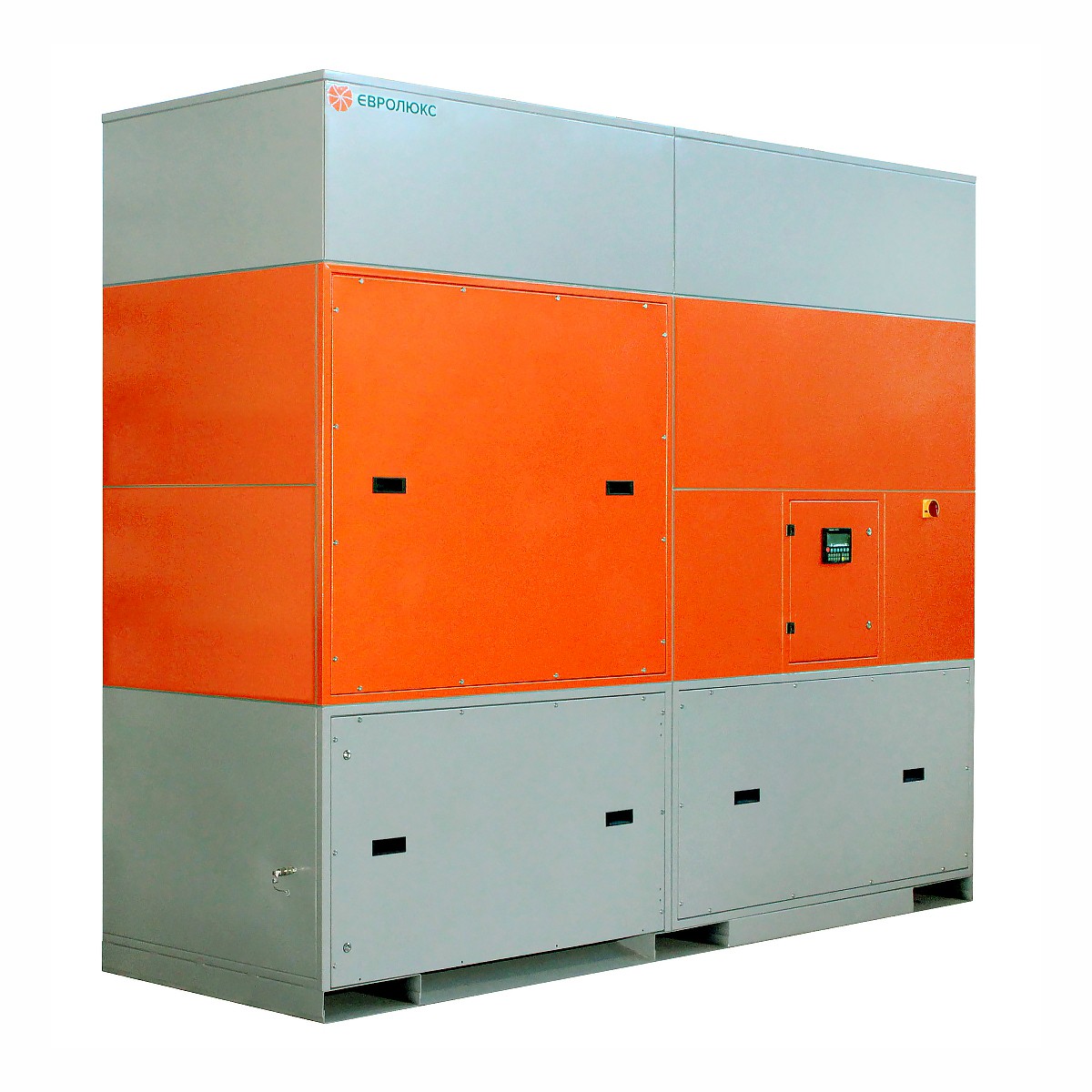

Модель FCS-H-9000-10 Артикул 317 19 01 |
|
| Производительность | 7000 — 10000 м3 / час |
| Мощность | 11 кВт |
| S фильтровальной поверхности | 100 м2 (5 х 20 м2) |
| Размеры Д х Ш х В (без учета воздухозаборников) | 3000 х 1100 х 2700 мм |
| Масса | 1270 кг |
|
Модель FCS-H-13000-12 Артикул 318 19 01 |
|
| Производительность | 10000 — 12000 м3 / час |
| Мощность | 11 кВт |
| S фильтровальной поверхности | 120 м2 (6 х 20 м2) |
| Размеры Д х Ш х В (без учета воздухозаборников) | 3000 х 1100 х 2700 мм |
| Масса | 1270 кг |
