Фильтровентиляционная установка ФВУ серии FCS разработана для производственных участков с интенсивной загрузкой. Эта установка с искрогасителем и автоматической очисткой фильтровальных элементов, предназначена для очистки загрязненного воздуха от твердых взвешенных частиц и различных видов пыли, которые образуется в процессе проведения сварочных работ, термического раскроя листового металла, механической обработки и многого другого.
Модульная конструкция фильтровальных установок серии FCS, предусматривает возможность изменения комплектации и увеличения мощности в зависимости от параметров производственного помещения, технологических процессов и т.д.
Принцип работы ФВУ серии FCS

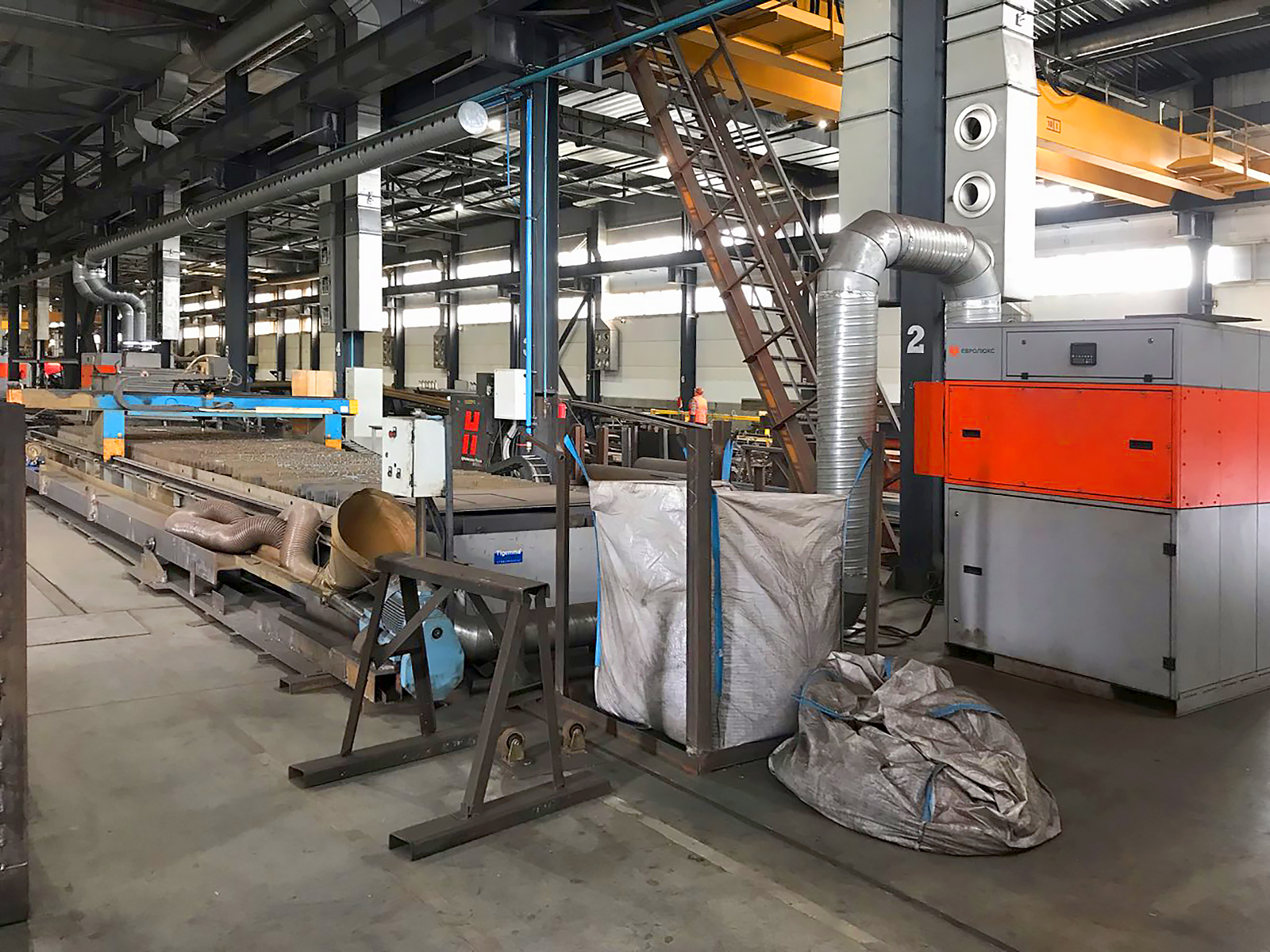

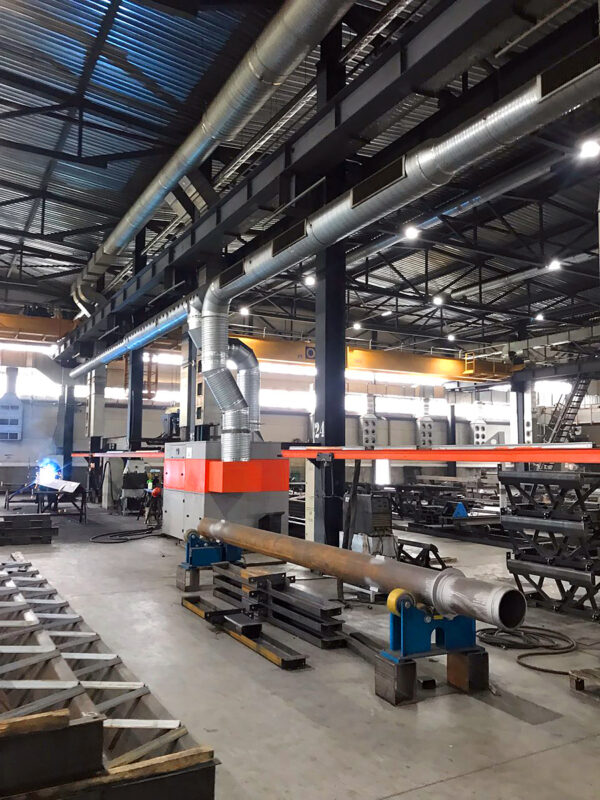

Загрязненный воздух удаляется от источника выделения вредных веществ с помощью вытяжных устройств, вытяжных зонтов или от столов термической резки с помощью встроенных вытяжных каналов, затем по воздуховоду через входной патрубок попадает в камеру с искрогасителем. Где наиболее тяжелые частицы задерживаются защитными экранами и опадают в пылесборник. Далее, воздушный поток пропускается через фильтровальную камеру с фильтровальными элементами. Материал фильтровальных элементов является полиэстер с тефлоновой мембраной ePTFE. На этом этапе улавливаются мельчайшие частицы, после чего уже очищенный воздух подается обратно в помещение.

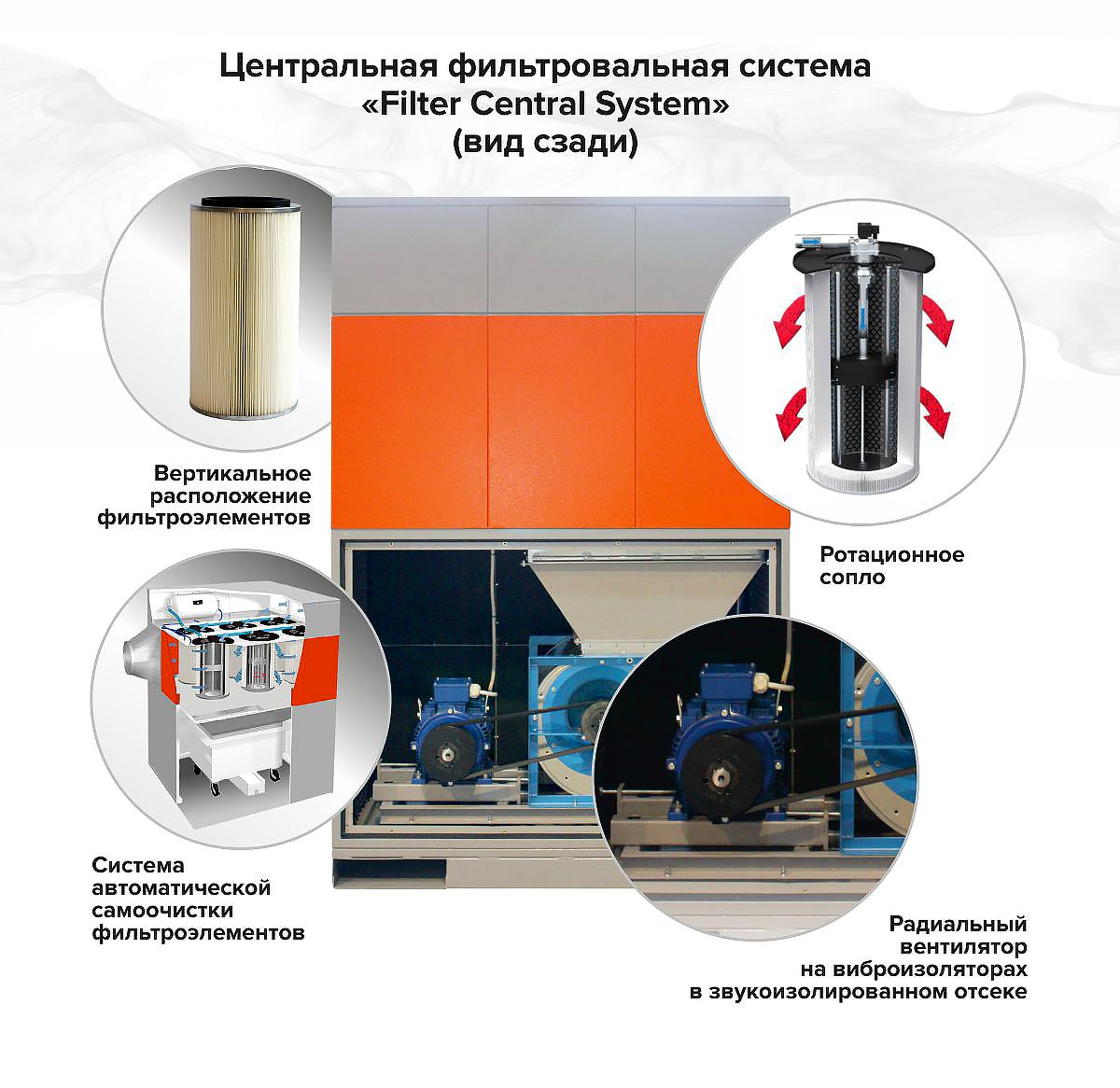

Система самоочистки фильтровального элемента (картриджа) имеет уникальную запатентованную технологию. Внутри картриджа располагается ротационное (крутящееся) перфорированное сопло, которое очищает картридж по всей длине. Реле времени контролирует подачу импульса сжатого воздуха в ротационное сопло, от встроенного компрессора. Сопло начинает вращаться, равномерно распределяя сжатый воздух на внутреннюю поверхность картриджа. Таким образом пыль стряхивается в пылесборник. Очистка происходит в соответствии с предварительно выставленным на таймере циклом очистки. Кроме этого датчик перепада давления, оповещающий о дополнительном сопротивлении воздушного потока.
Комплектация ФВУ серии FCS:
- Камера предварительной очистки с экранами для защиты от прямого попадания искр и окалин;
- Фильтрационный отсек с вертикально-расположенным фильтровальными элементами;
- В звукоизоляционном отсеке ФВУ расположен радиальный вентилятор на вибрационных изоляторах;
- Система пневматической очистки и регенерации фильтровальных элементов и управления механизмом поджатия пылесборника.
- Контрольно-распределительные элементы пневматической системы, манометры и влаго-маслоотделитель;

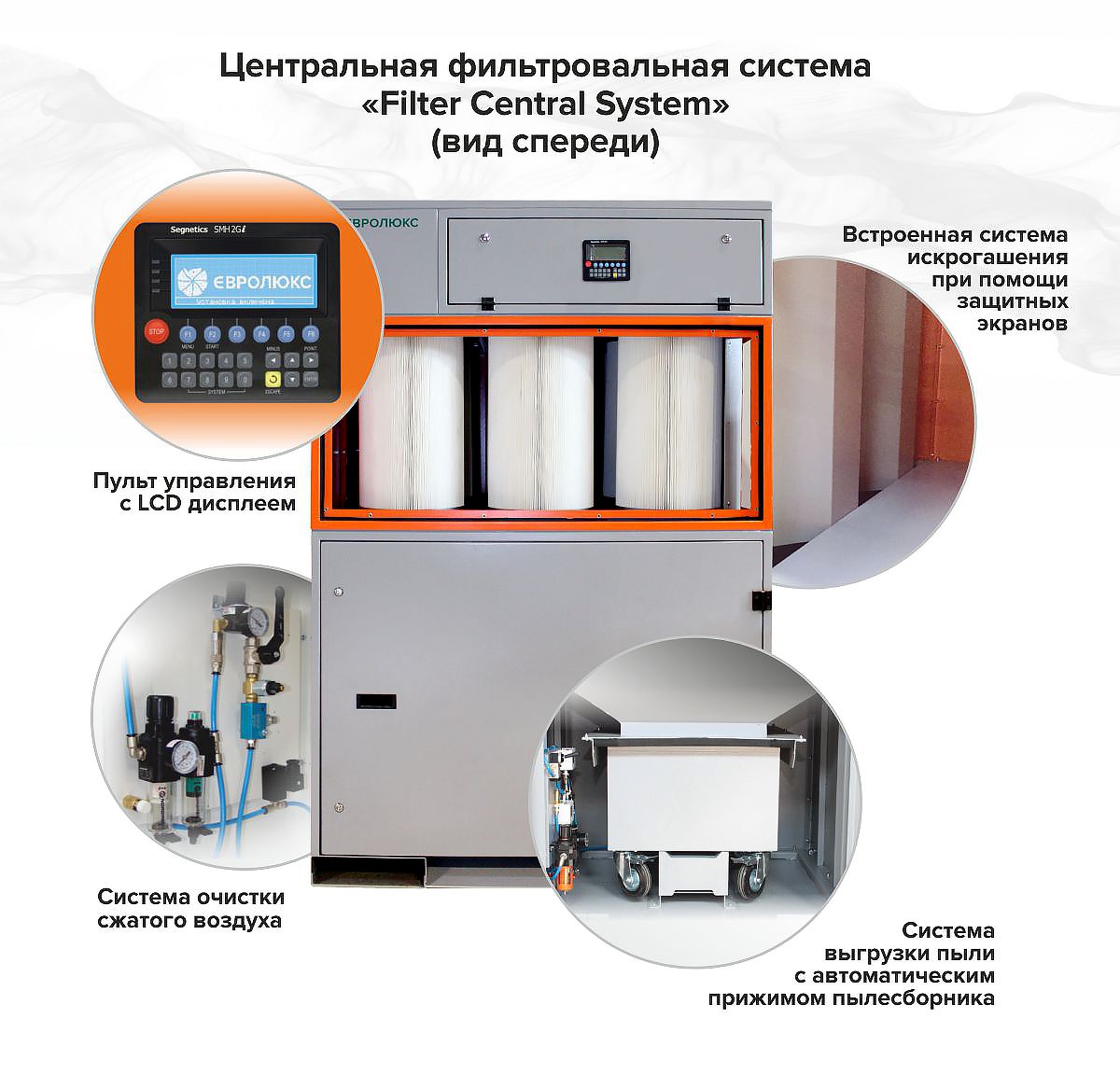

- Пульт управления с LCD дисплеем на базе контроллера SEGNETICS SMH 2Gi на русском языке.
МОДЕЛЬНЫЙ РЯД И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Давление вентилятора — 2300 Па
Напряжение — 3 х 380 В / 50 Гц
Потребление — от 300 л / мин
Подключение сжатого воздуха — 5,5 — 6 бар
Класс фильтрации по ГОСТ Р ЕН 779-2014 — F9
Пылесборник — 182 л
|

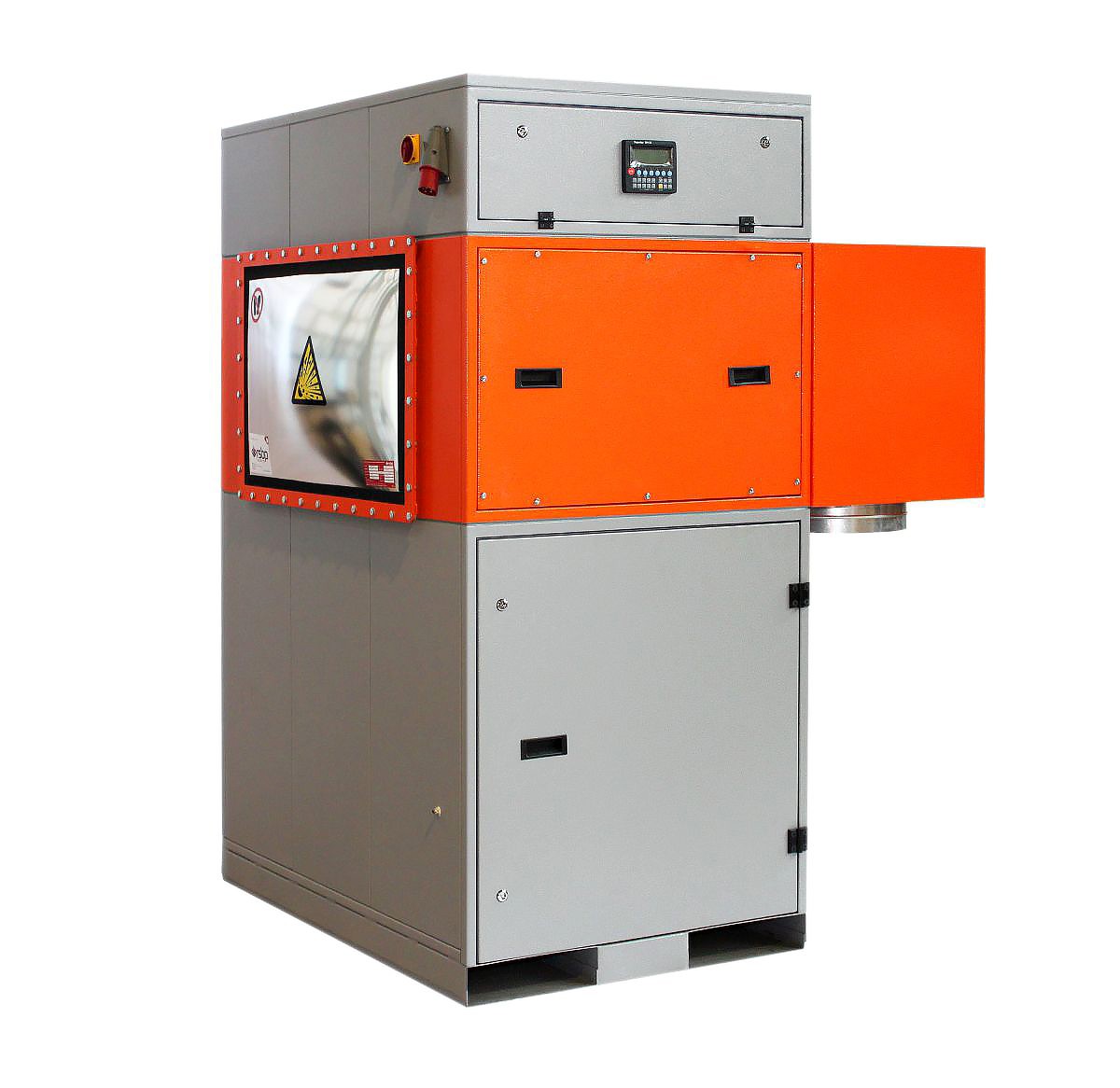

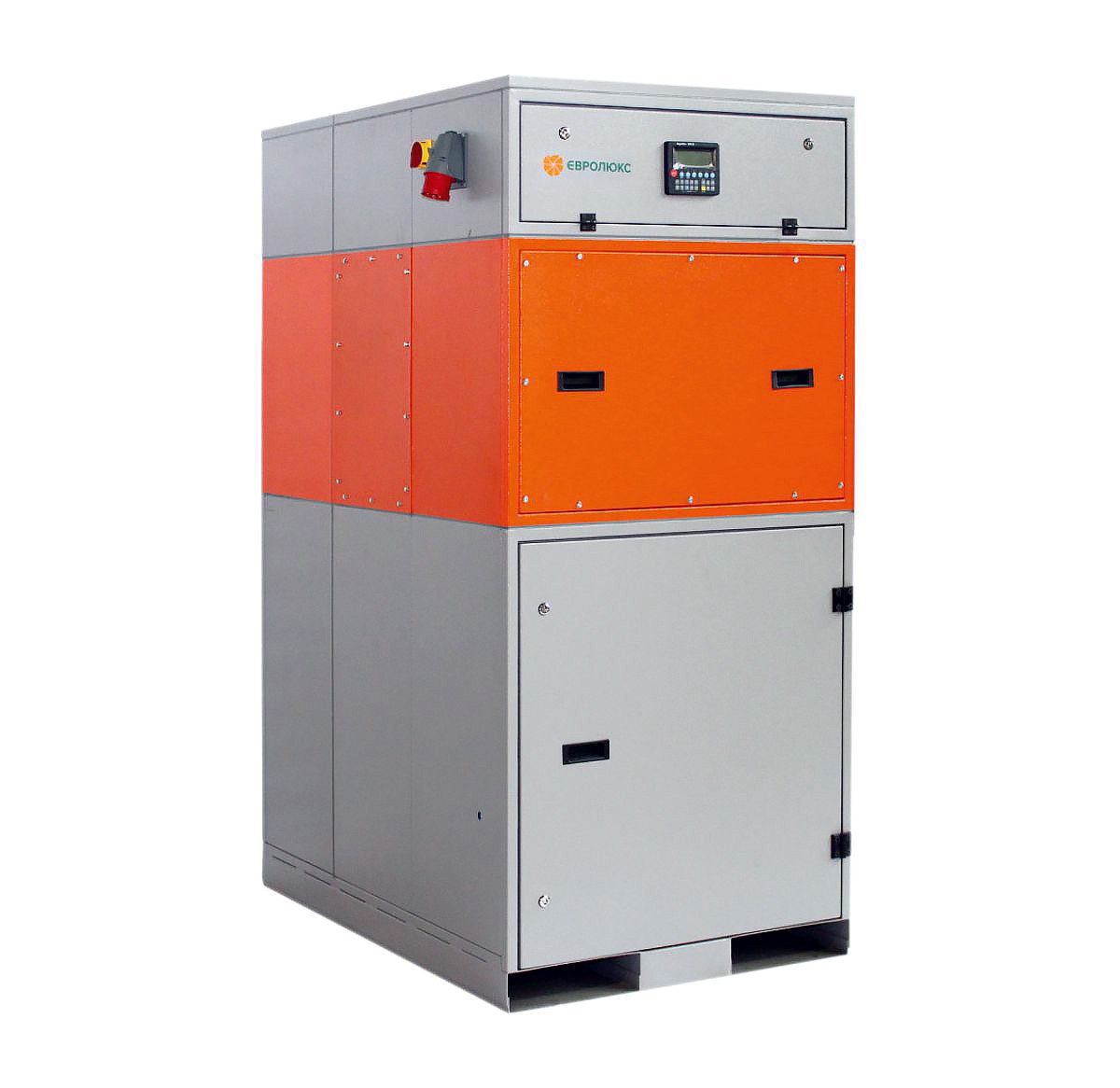

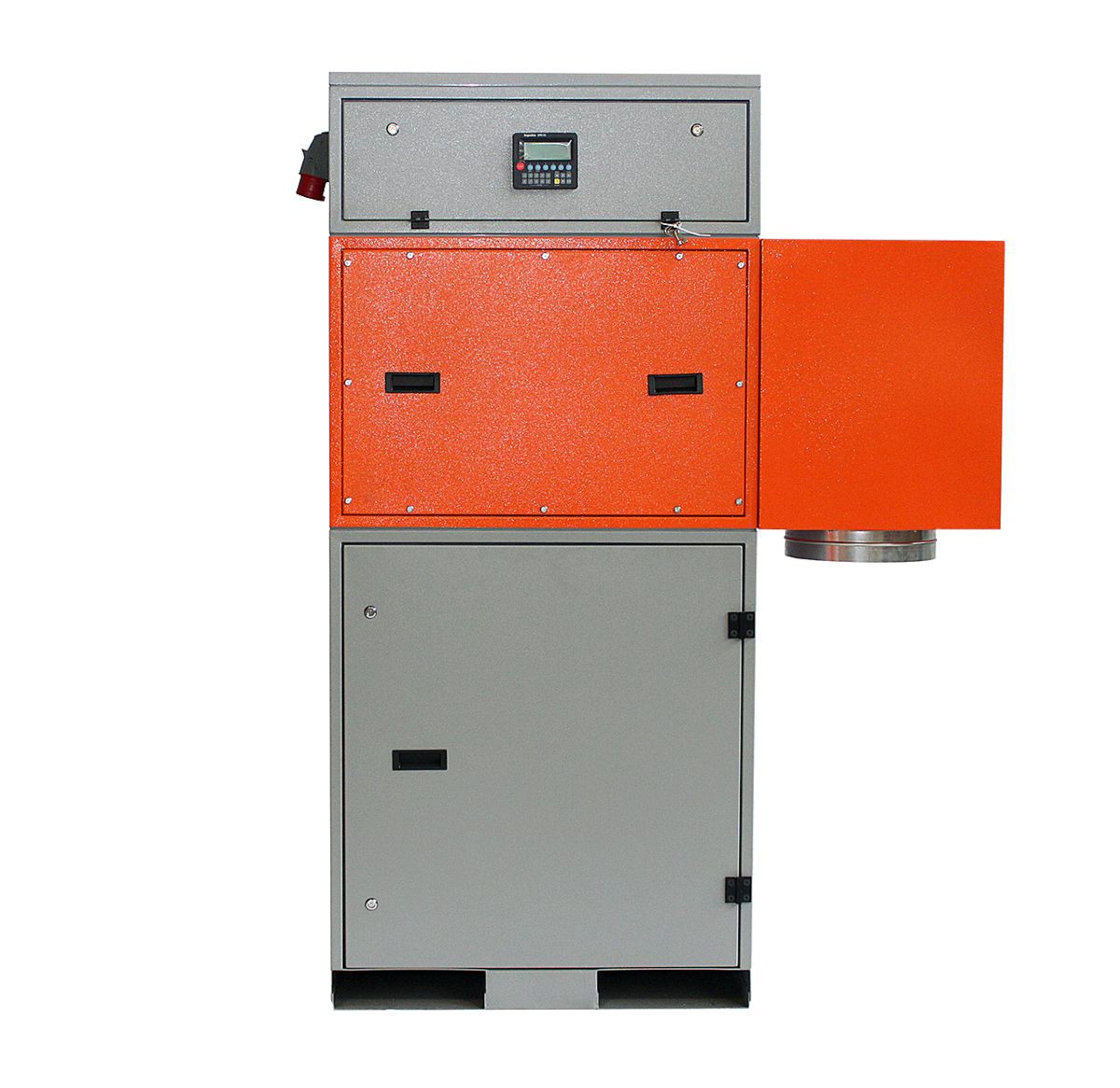

Модель FCS-4000-04 Артикул 301 19 01 |
|
| Производительность | 2000 — 4000 м3 / час |
| Мощность | 4 кВт |
| S фильтровальной поверхности | 40 м2 (4 х 10 м2) |
| Размеры Д х Ш х В (без учета воздухозаборников) | 962 х 1413 х 2110 мм |
| Масса | 590 кг |
|
Модель FCS-6000-06 Артикул 302 19 01 |
|
| Производительность | 5000 — 6000 м3 / час |
| Мощность | 5,5 кВт |
| S фильтровальной поверхности | 60 м2 (6 х 10 м2) |
| Размеры Д х Ш х В (без учета воздухозаборников) | 1413 х 1413 х 2110 мм |
| Масса | 650 кг |
|
Модель FCS-9000-09 Артикул 303 19 01 |
|
| Производительность | 7000 — 9000 м3 / час |
| Мощность | 7,5 кВт |
| S фильтровальной поверхности | 90 м2 (9 х 10 м2) |
| Размеры Д х Ш х В (без учета воздухозаборников) | 1413 х 1864 х 2110 мм |
| Масса | 790 кг |
|

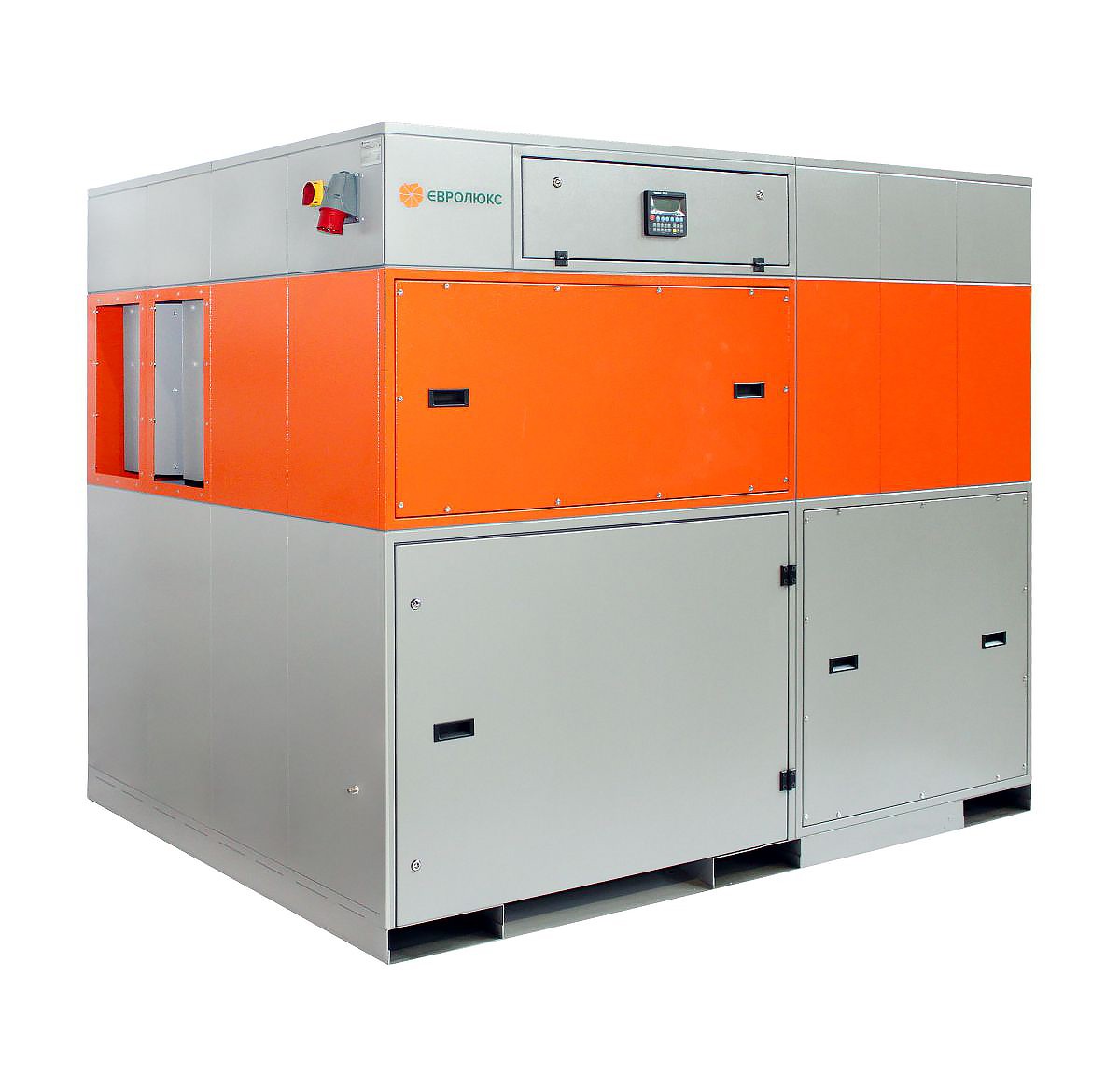

Модель FCS-13000-12 Артикул 304 19 01 |
|
| Производительность | 10000 — 12000 м3 / час |
| Мощность | 11 кВт |
| S фильтровальной поверхности | 120 м2 (12 х 10 м2) |
| Размеры Д х Ш х В (без учета воздухозаборников) | 2528 х 1864 х 2110 мм |
| Масса | 1250 кг |
Модель FCS-16000-16Артикул 305 19 01 |
|
| Производительность | 14000 — 16000 м3 / час |
| Мощность | 15 кВт |
| S фильтровальной поверхности | 160 м2 (8 х 20 м2) |
| Размеры Д х Ш х В (без учета воздухозаборников) | 2826 х 1864 х 2670 мм |
| Масса | 1595 кг |
|
Модель FCS-18000-18 Артикул 306 19 01 |
|
| Производительность | 18000 — 20000 м3 / час |
| Мощность | 18,5 кВт |
| S фильтровальной поверхности | 180 м2 (9 х 20 м2) |
| Размеры Д х Ш х В (без учета воздухозаборников) | 2826 х 1864 х 2670 мм |
| Масса | 1630 кг |
|

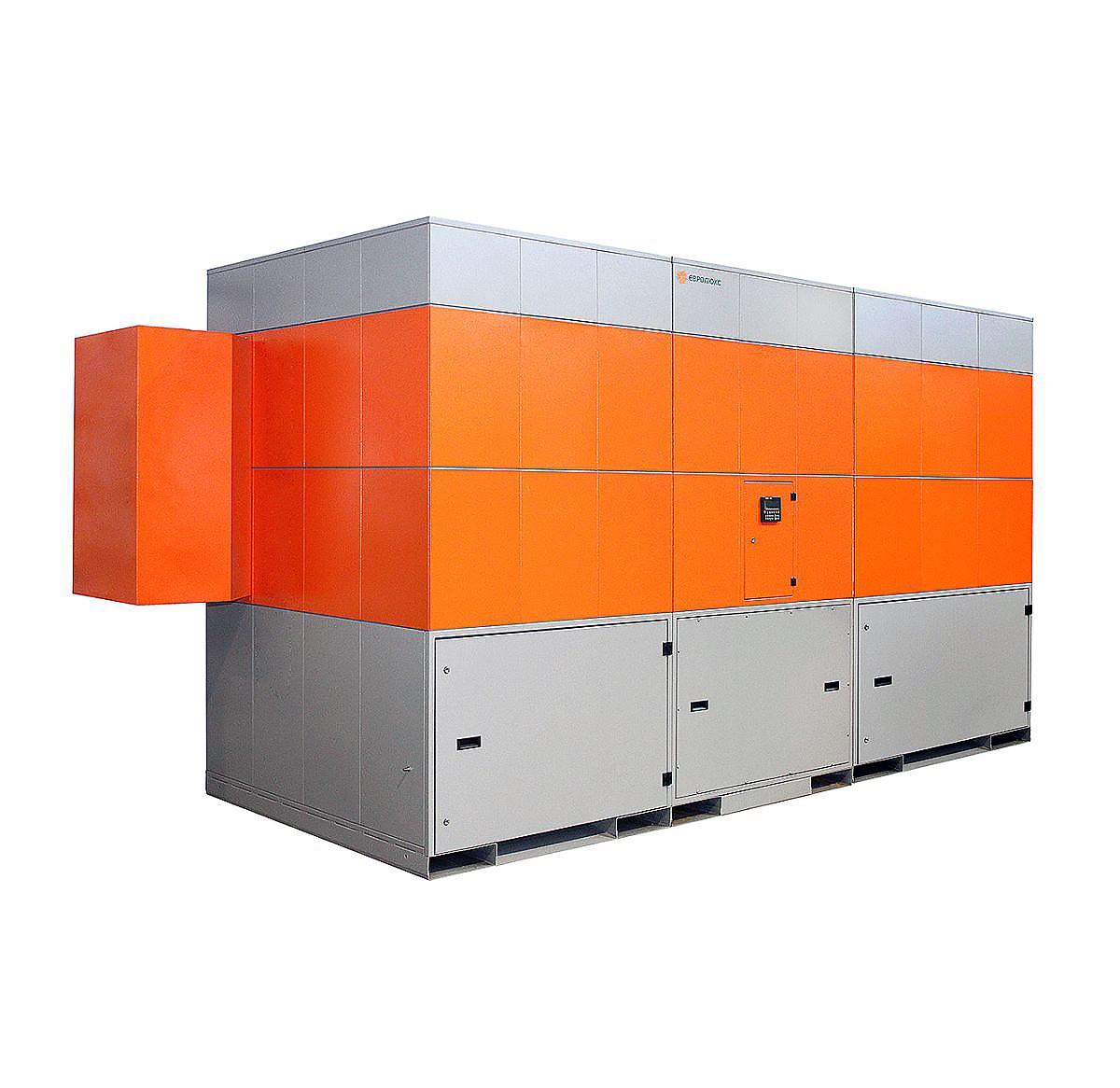

Модель FCS-20000-20 Артикул 307 19 01 |
|
| Производительность | 20000 — 22000 м3 / час |
| Мощность | 18,5 кВт |
| S фильтровальной поверхности | 200 м2 (10 х 20 м2) |
| Размеры Д х Ш х В (без учета воздухозаборников) | 4239 х 1864 х 2670 мм |
| Масса | 2250 кг |
|
Модель FCS-22000-22 Артикул 308 19 01 |
|
| Производительность | 22000 — 24000 м3 / час |
| Мощность | 22 кВт |
| S фильтровальной поверхности | 220 м2 (11 х 20 м2) |
| Размеры Д х Ш х В (без учета воздухозаборников) | 4239 х 1864 х 2670 мм |
| Масса | 2250 кг |
|
Модель FCS-24000-24 Артикул 309 19 01 |
|
| Производительность | 24000 — 26000 м3 / час |
| Мощность | 22 кВт |
| S фильтровальной поверхности | 240 м2 (12 х 20 м2) |
| Размеры Д х Ш х В (без учета воздухозаборников) | 4239 х 1864 х 2670 мм |
| Масса | 2300 кг |
|
Модель FCS-26000-26 Артикул 310 19 01 |
|
| Производительность | 26000 — 28000 м3 / час |
| Мощность | 30 кВт |
| S фильтровальной поверхности | 260 м2 (13 х 20 м2) |
| Размеры Д х Ш х В (без учета воздухозаборников) | 4239 х 1864 х 2670 мм |
| Масса | 2460 кг |
Модель FCS-28000-28Артикул 311 19 01 |
|
| Производительность | 28000 — 30000 м3 / час |
| Мощность | 30 кВт |
| S фильтровальной поверхности | 280 м2 (14 х 20 м2) |
| Размеры Д х Ш х В (без учета воздухозаборников) | 4239 х 1864 х 2670 мм |
| Масса | 2470 кг |
|
Модель FCS-30000-30 Артикул 312 19 01 |
|
| Производительность | 30000 — 32000 м3 / час |
| Мощность | 30 кВт |
| S фильтровальной поверхности | 300 м2 (15 х 20 м2) |
| Размеры Д х Ш х В (без учета воздухозаборников) | 4239 х 1864 х 2670 мм |
| Масса | 2480 кг |
|
Модель FCS-32000-32 Артикул 313 19 01 |
|
| Производительность | 32000 — 34000 м3 / час |
| Мощность | 30 кВт |
| S фильтровальной поверхности | 320 м2 (16 х 20 м2) |
| Размеры Д х Ш х В (без учета воздухозаборников) | 4239 х 1864 х 2670 мм |
| Масса | 2490 кг |
Возможно увеличение производительности до 42000м³/час
