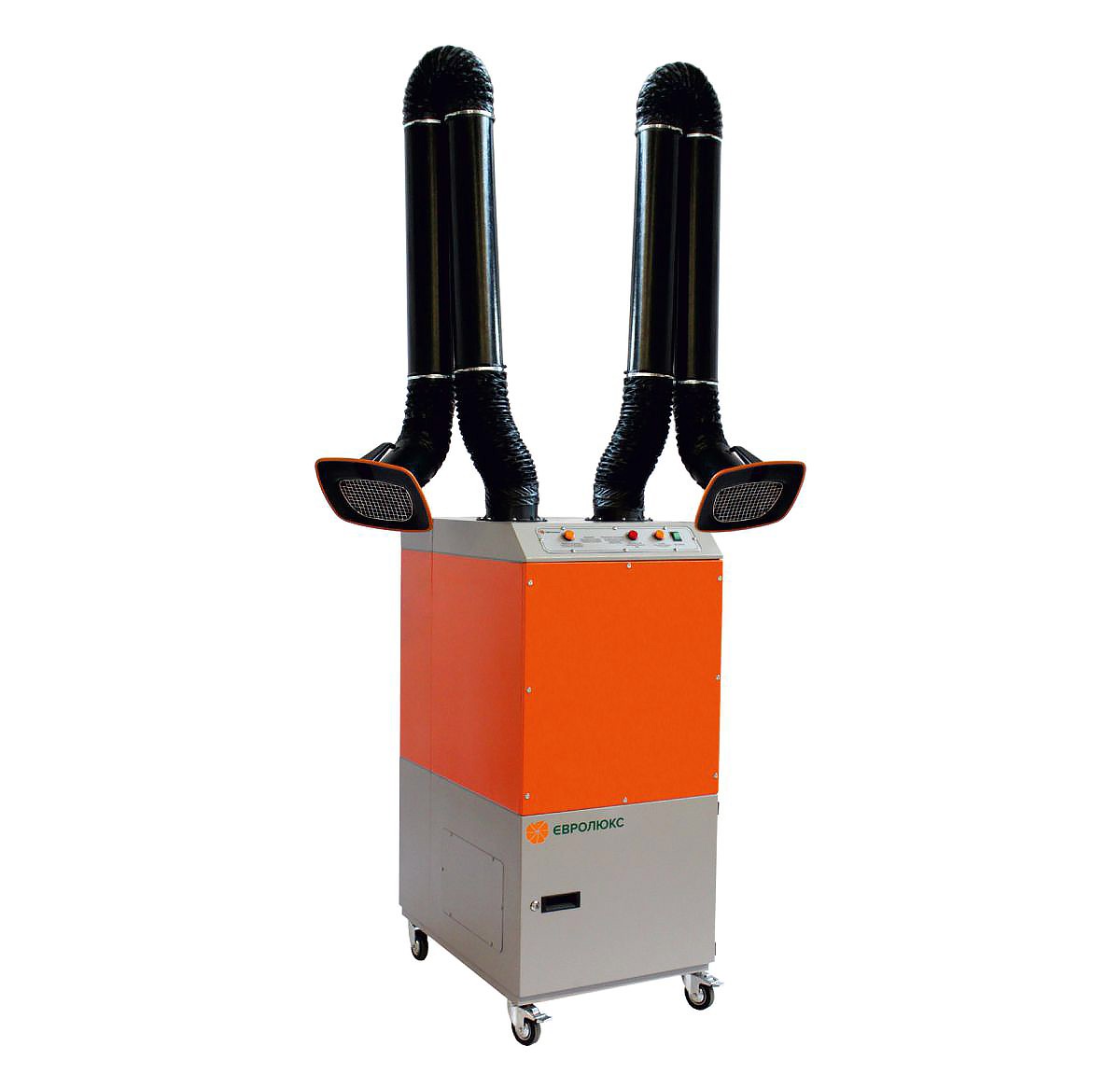

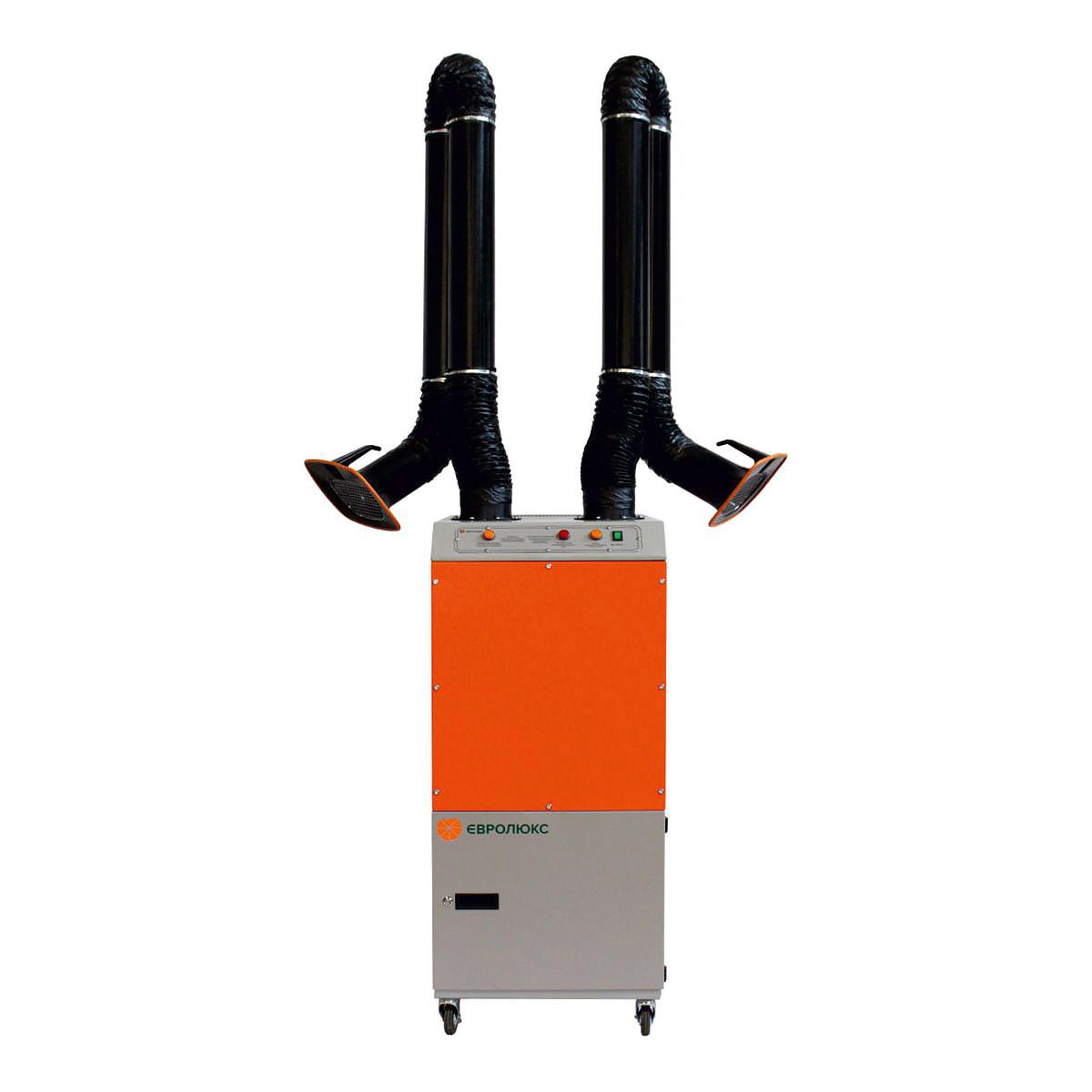

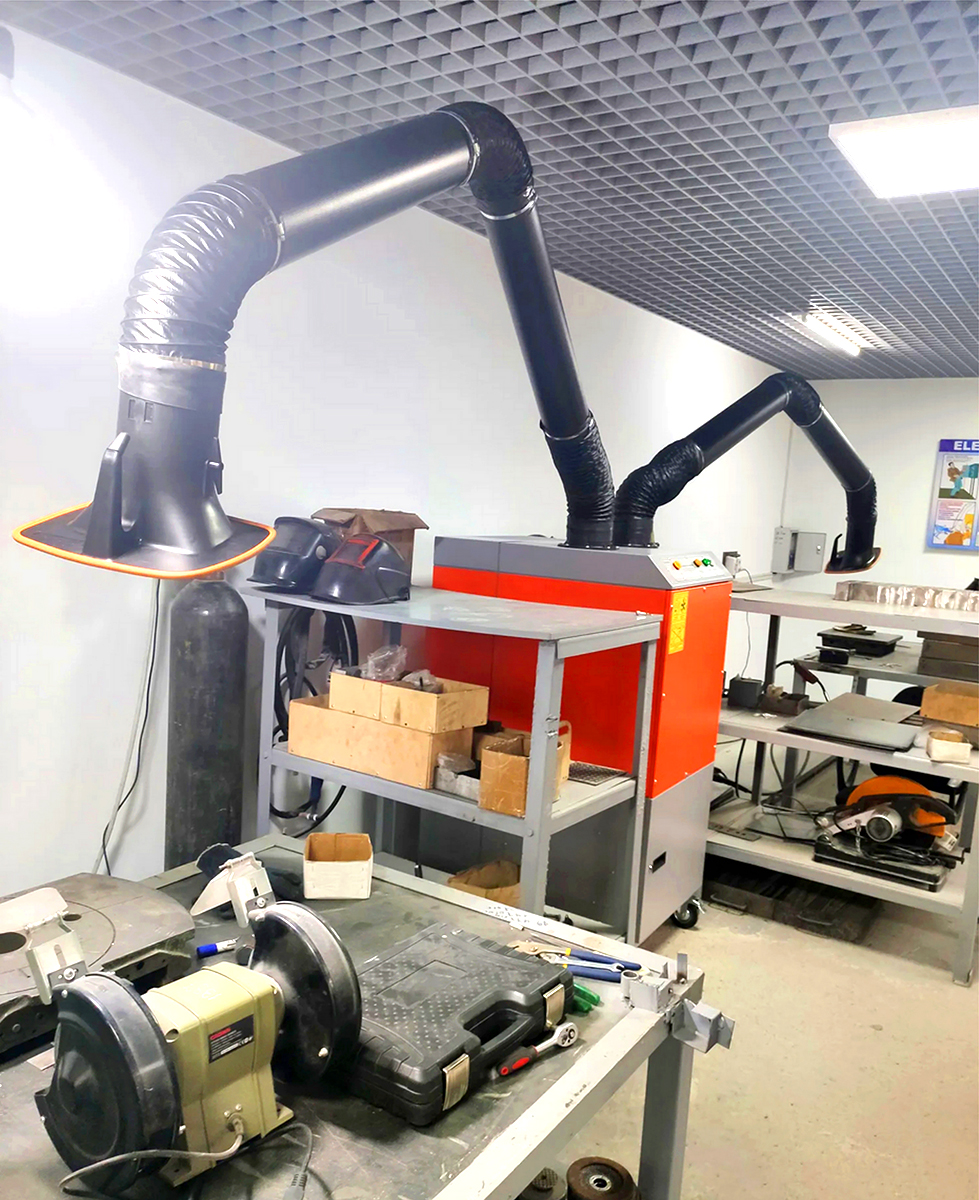

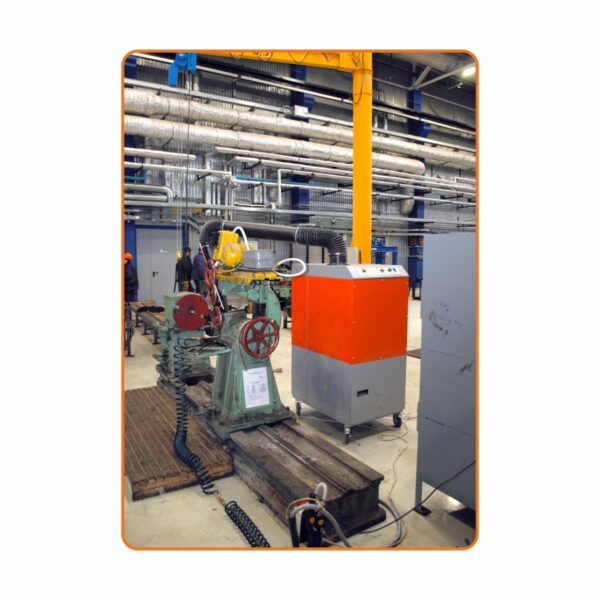

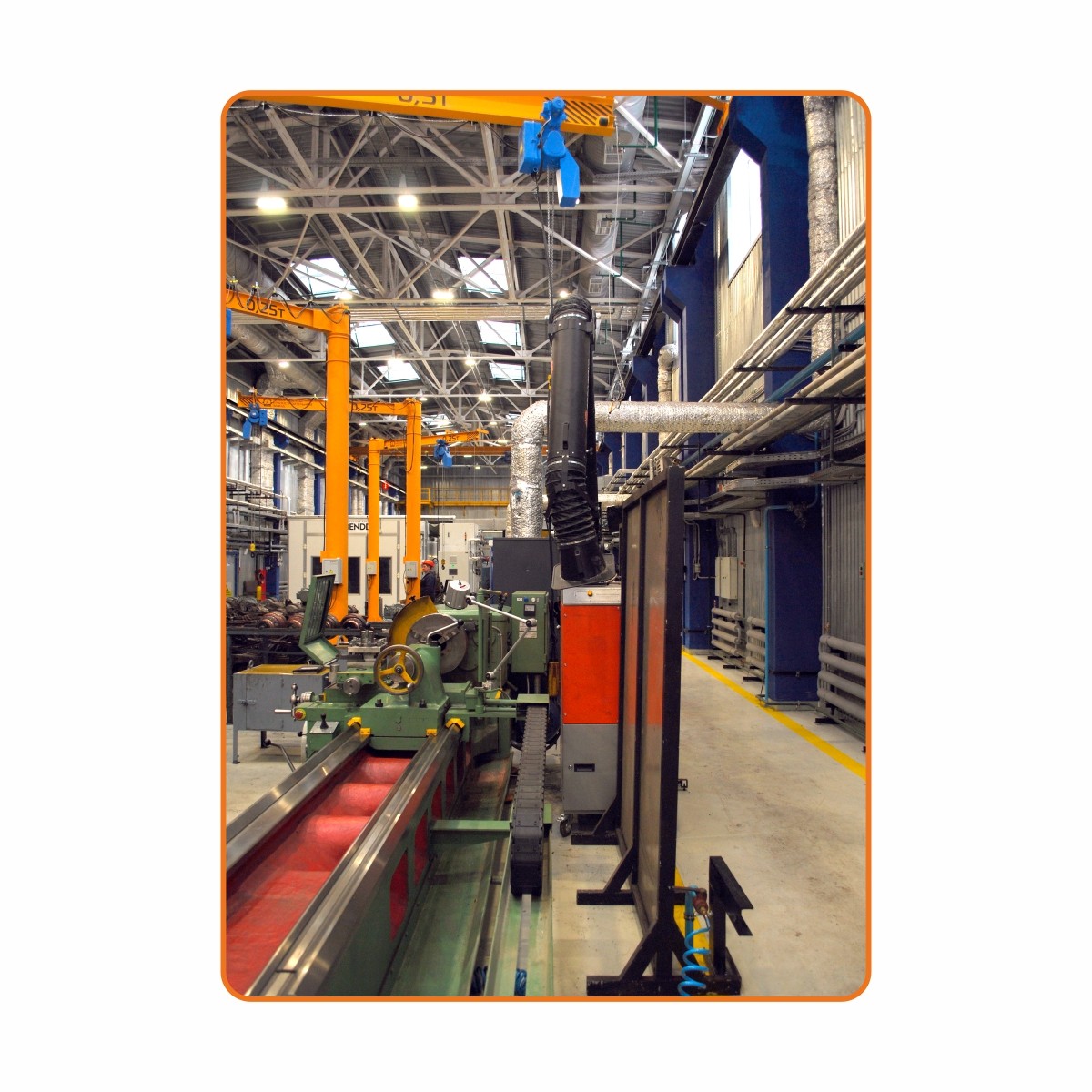

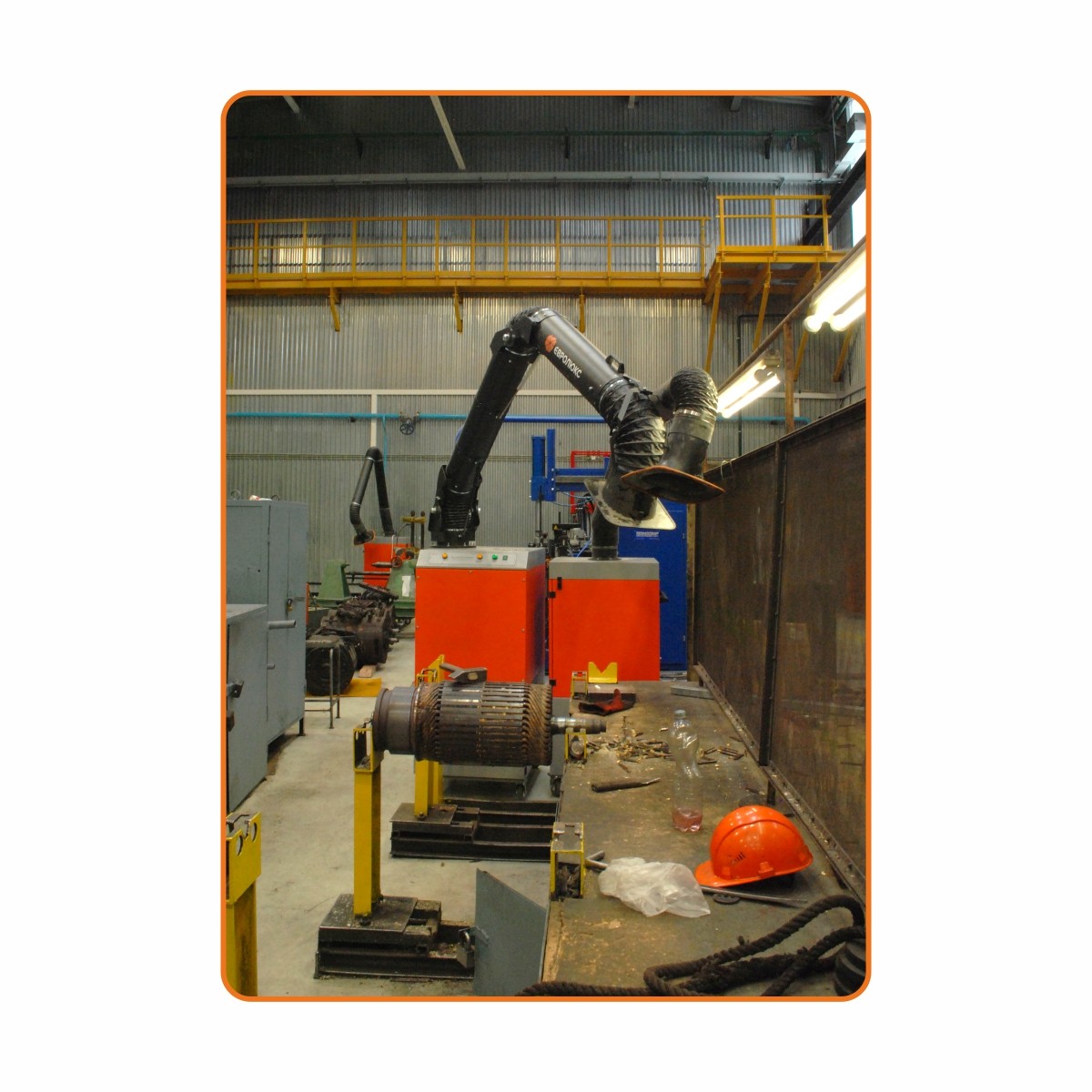

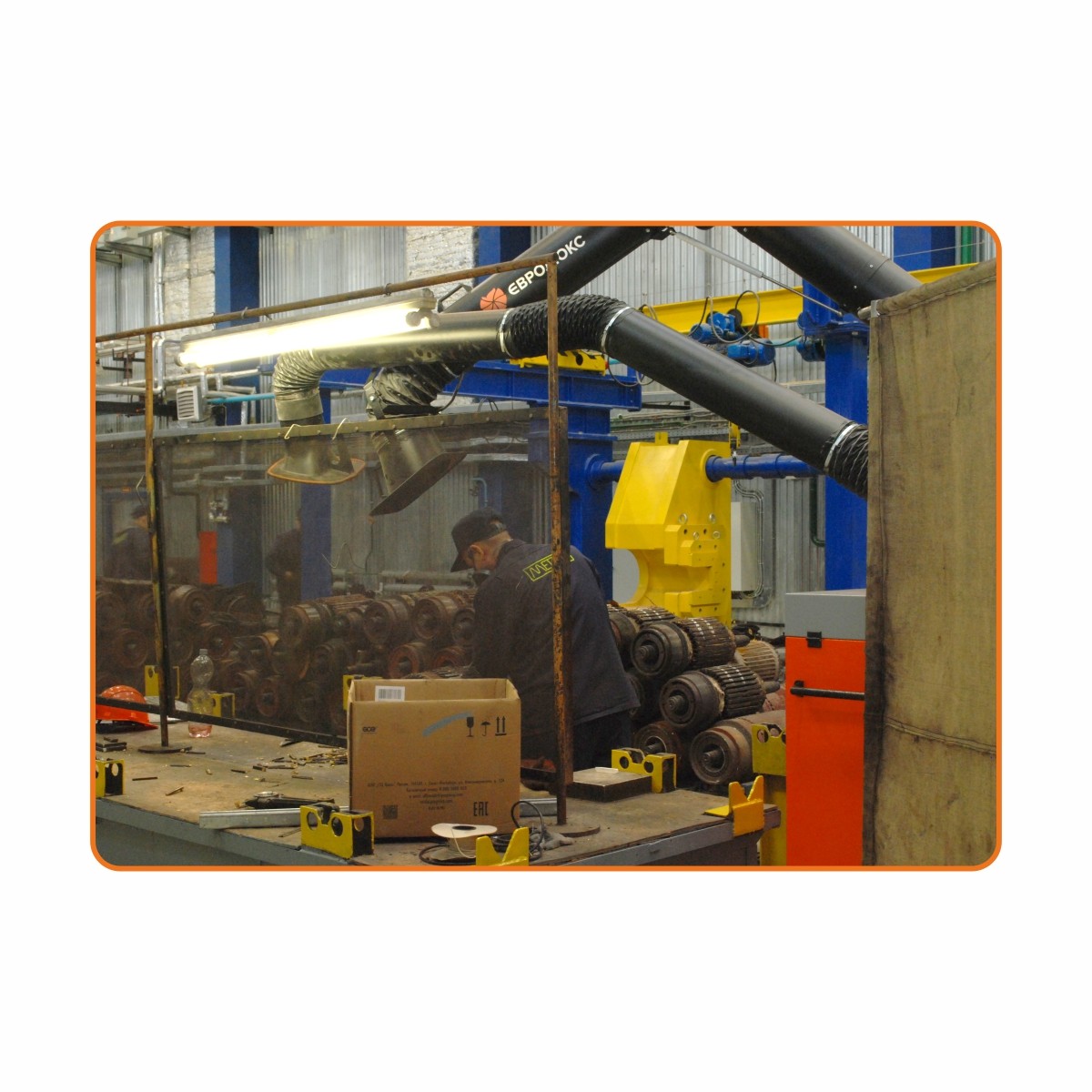

Передвижная фильтровентиляционная установка ФВУ Фильтр-Мастер XXL с автоматической очисткой фильтровальных элементов (картриджей). ФВУ удаляет и фильтрует сварочный аэрозоль и дым от рабочих зон сварочных постов, продукты «сухой» шлифовки, заточки металла и прочей сухой невзрывоопасной неслипающейся производственной пыли.
Эта фильтровентиляционная установка вдвое эффективнее своих собратьев, благодаря двум диагонально расположенным фильтровальным элементам (картриджам). Картриджи выполнены из полиэстера с тефлоновой мембраной ePTFE. Класс фильтрации по ГОСТ Р ЕН 779-2014 — F9
При отсутствии общецеховой сети подачи сжатого воздуха, рекомендуем заказывать модификацию с встроенными компрессором и влагомаслоотделителем.
Выпускается с двумя типами двигателей мощностью 1,5 кВт или 3,0 кВт. ФВУ выпускается и в навесном исполнении, и не занимает рабочее пространство.
КОМПЛЕКТ ПОСТАВКИ:
- Фильтровальная камера с устройством предварительной очистки и отсек, где установлен самоочищающийся картридж. Картридж выполнен из полиэстера с тефлоновой мембраной ePTFE. И пылесборник, ёмкостью 11 литров.
- Блок пневматической очистки картриджа состоящий из ресивера сжатого воздуха, подаваемого от наружной сети, электромагнитного клапана и ротационного перфорированного сопла, закрепленного на рамке.
- Вентиляционная звукоизолированная камера в нижней части агрегата с установленным в ней малошумным радиальным вентилятором. Акустический уровень шума на расстоянии 1 метра от агрегата составляет не более 70 дБ (А).
- Навесной пульт управления и автоматики для управления системой пневматической очистки фильтроэлемента, поставляется в комплекте с электрическим кабелем (L=5м) с вилкой 16А.

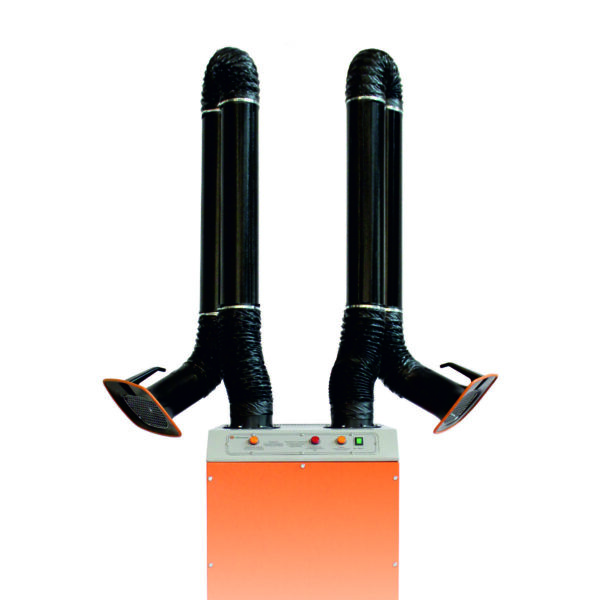

- ФВУ Фильтр-Мастер XXL комплектуется двумя вытяжными устройствами Ø 150 или Ø 160 мм или одним ВУ Ø 200 мм. В всех случаях с радиусом действия ВУ от 2-х до 4-х метров.
- Фильтровентиляционная установка комплектуется надёжными опорами с регулировкой высоты либо колёсами для удобного напольного размещения и перемещения в производственных помещениях.
ПРИНЦИП ОЧИСТКИ И ФИЛЬТРАЦИИ:
Способ регенерации (самоочистки) картриджа имеет уникальную технологию. Внутри каждого картриджа устанавливается ротационное (крутящееся) перфорированное сопло. Таким образом, что длина сопла равна высоте картриджа. При достижении установленного параметра перепада давления до и после картриджа, промышленный контроллер запускает алгоритм системы самоочистки. То есть система управления начинает циклично подавать импульсы сжатого воздуха (5-6 атм.) из встроенного ресивера через электромагнитный клапан в ротационное сопло. Сопло начинает вращаться, равномерно распределяя сжатый воздух на внутреннюю поверхность фильтровального элемента. Таким образом пыль стряхивается с фильтра в пылесборник. Очистка происходит в соответствии с выставленными заводскими настройками, которые можно изменить под требования клиента.
МОДЕЛЬНЫЙ РЯД И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
Модель ФМ XXL-П-3,0/380 артикул 709 19 07 (передвижная) |
|
| Производительность | 2 300 м3/час |
| Мощность | 3,0 кВт |
| Параметры эл. сети | 3х380 В, частота 50гц |
| Габариты ДхШхВ | 655 х 930 х 1475 мм |
| Масса | 200 кг |
