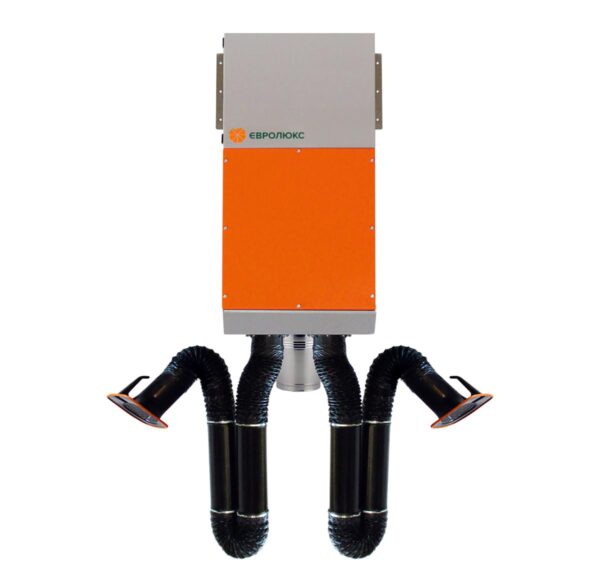

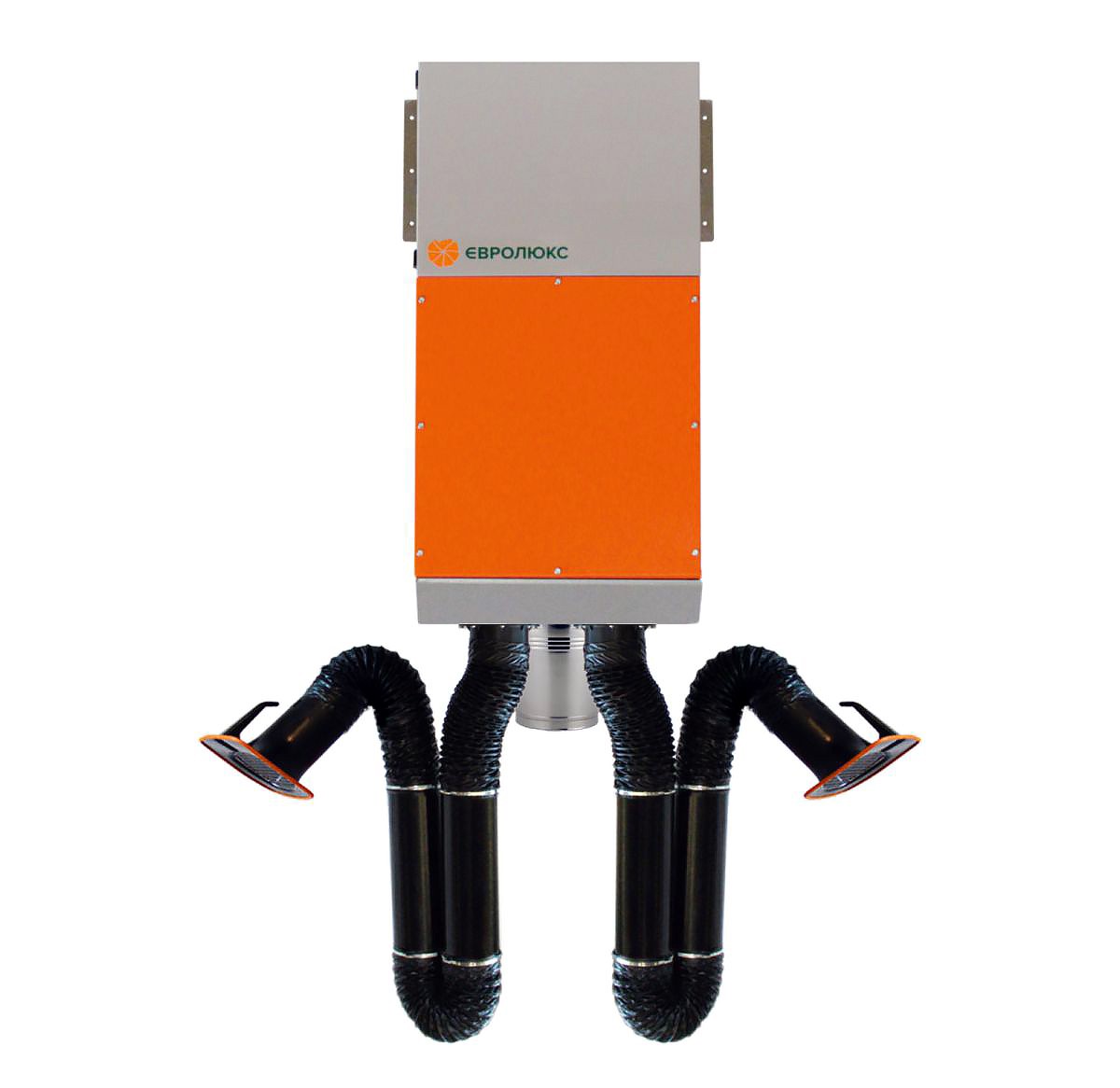

Навесная Фильтровентиляционная установка (ФВУ) Фильтр-Мастер XXL-Н, с мощностью двигателя 3,0 кВт. ФВУ очищает воздух от различных видов дыма и пыли, образующихся в процессе сварочных работ. В том числе при сварке высоколегированных металлов, а также процессах сухой металлообработки. ФВУ Фильтр-Мастер XXL-Н-К готова к постоянной работе в течение 8 часов в день и более.
Эта фильтровентиляционная установка вдвое эффективнее своих собратьев, благодаря двум диагонально расположенным фильтровальным элементам (картриджам). Класс фильтрации по ГОСТ Р ЕН 779-2014 — F9
При отсутствии общецеховой сети подачи сжатого воздуха, рекомендуем заказывать модификацию с встроенными компрессором и влаго-маслоотделителем.
Выпускается с двумя типами двигателей мощностью 1,5 кВт или 3,0 кВт. А также навесном исполнении не занимает рабочее пространство.
КОМПЛЕКТ ПОСТАВКИ:
- Фильтровальная камера с устройством предварительной очистки и отсек, где установлен самоочищающийся картридж. Картридж выполнен из полиэстера с тефлоновой мембраной ePTFE. А также и пылесборник, ёмкостью 11 литров.
- Блок пневматической очистки картриджа состоящий из ресивера сжатого воздуха, подаваемого от наружной сети, электромагнитного клапана и ротационного перфорированного сопла, закрепленного на рамке.
- Вентиляционная звукоизолированная камера в нижней части агрегата с установленным в ней малошумным радиальным вентилятором. Акустический уровень шума на расстоянии 1 метра от агрегата составляет не более 70 дБ (А).
- Навесной пульт управления и автоматики для управления системой пневматической очистки фильтроэлемента, поставляется в комплекте с электрическим кабелем (L=5м) с вилкой 16А.
- ФВУ Фильтр-Мастер XXL-Н-К имеет соединительное отверстие входного патрубка Ø150мм для соединения воздуховода. Либо прямого соединения через специальный присоединительный фланец (входит в комплект поставки) одного или двух вытяжных рукавов Ø150/ 160 / 200 мм
ПРИНЦИП ОЧИСТКИ И ФИЛЬТРАЦИИ:
Способ регенерации (самоочистки) картриджа имеет уникальную технологию. Внутри каждого картриджа устанавливается ротационное (крутящееся) перфорированное сопло. Таким образом, что длина сопла равна высоте картриджа. При достижении установленного параметра перепада давления до и после картриджа, промышленный контроллер запускает алгоритм системы самоочистки. То есть система управления начинает циклично подавать импульсы сжатого воздуха (5-6 атм.) из встроенного ресивера через электромагнитный клапан в ротационное сопло. Сопло начинает вращаться, равномерно распределяя сжатый воздух на внутреннюю поверхность фильтровального элемента. Таким образом пыль стряхивается с фильтра в пылесборник. Очистка происходит в соответствии с выставленными заводскими настройками, которые при необходимости можно изменить под требования клиента.
МОДЕЛЬНЫЙ РЯД И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Модель / Артикул | ФМ XXL-Н-3,0 (380) / 711 19 04 |
| Производительность | 1 900 м³/час |
| Мощность | 3,0 кВт |
| Параметры эл. сети | 3х380 В, частота 50гц |
| Габариты ДхШхВ | 755 х 655 х 1365 мм |
| Масса | 142 кг |
