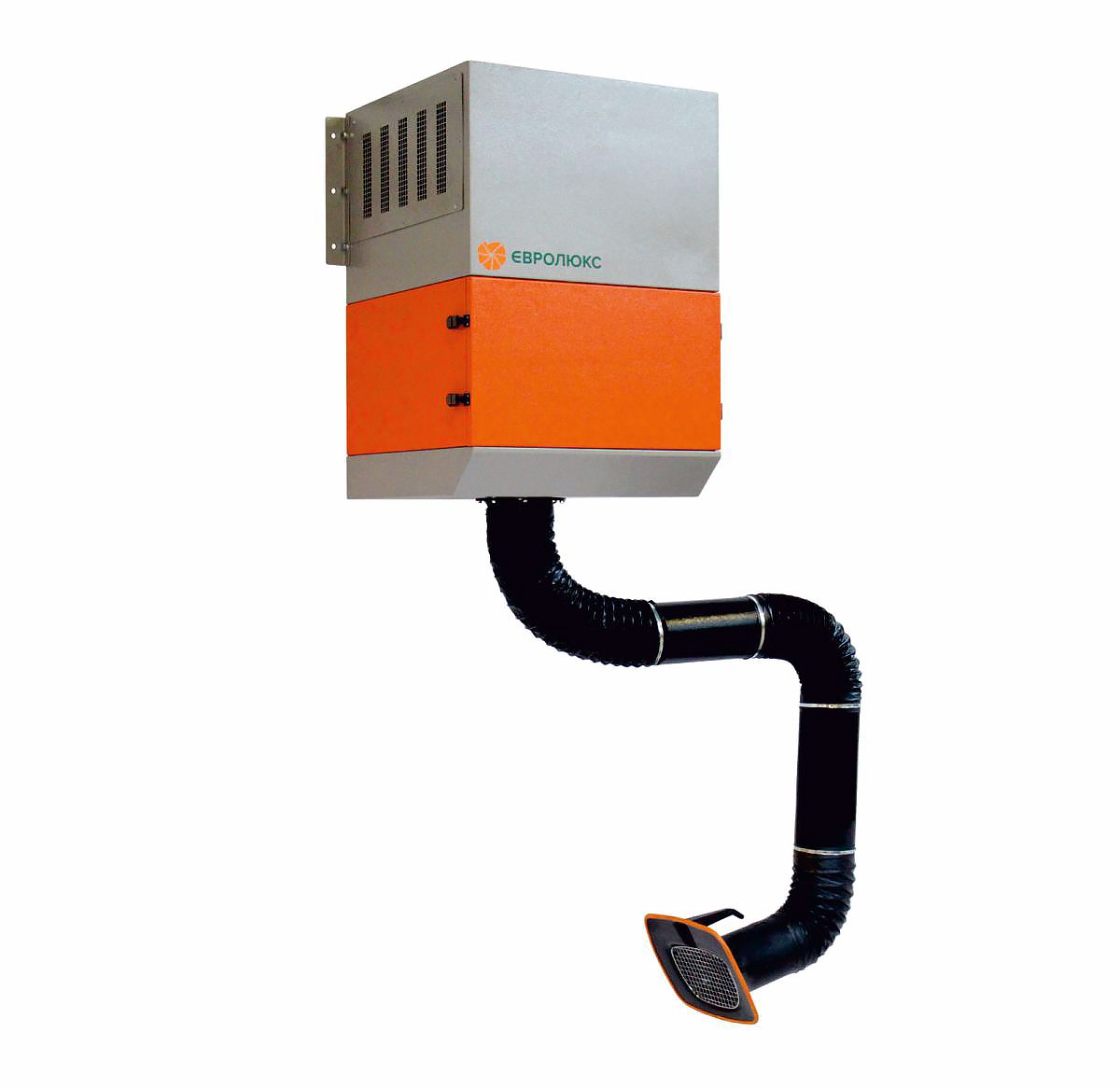

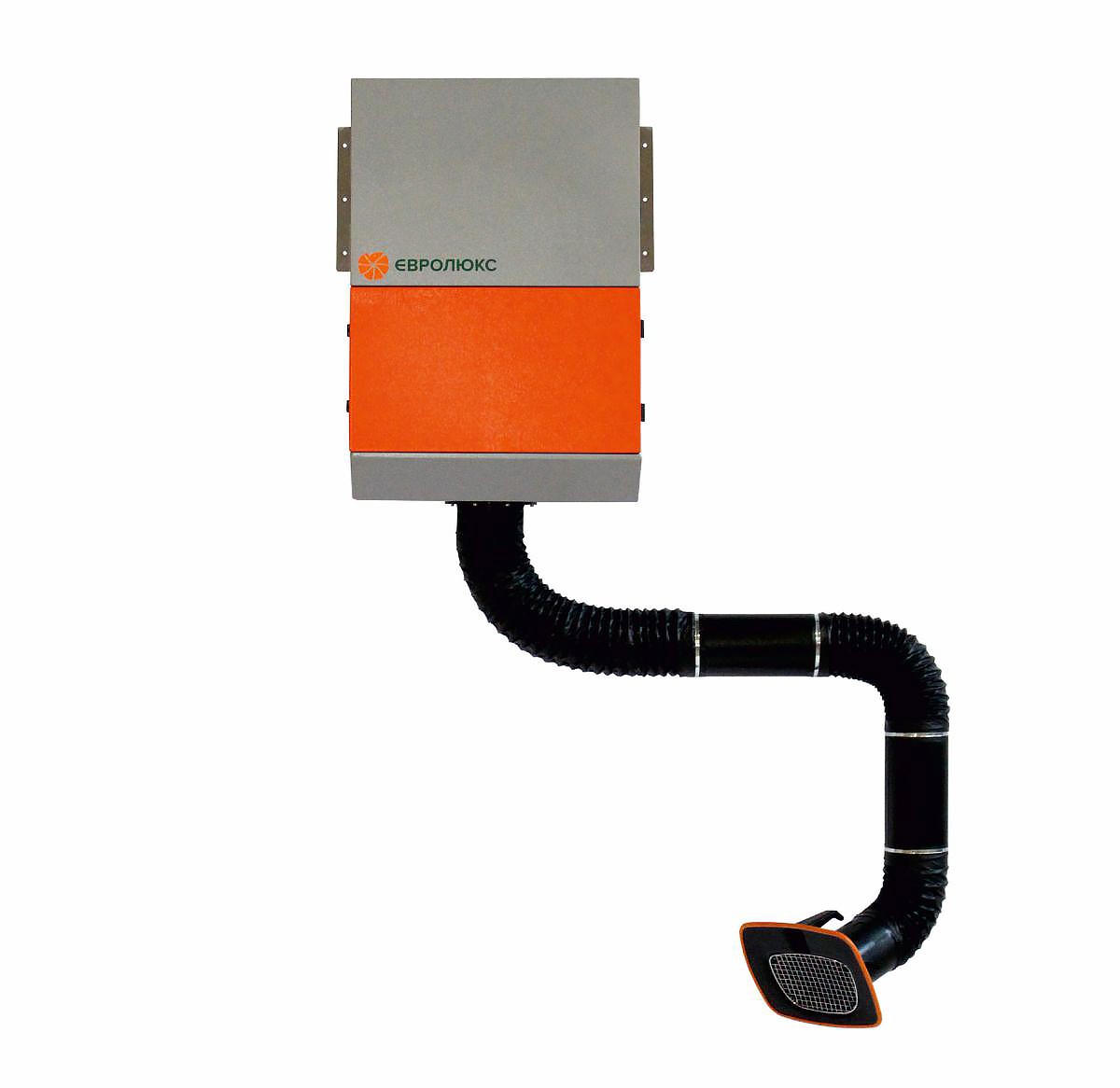

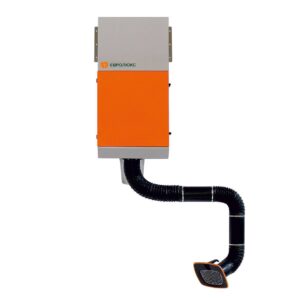

Навесная механическая фильтровентиляционная установка ФВУ серии Фильтр-Мастер Н-У с мощностью двигателя 1,1 кВт. ФВУ очищает воздух от сухих аэрозолей и от неслипающейся пыли. Очищаемый воздушный поток не должен содержать агрессивных и взрывоопасных смесей, несклонных к тлению и самовозгоранию. Выброс очищенного воздуха производится в верхней части, сбоку через вентиляционную решетку. Замена фильтровальных элементов осуществляется через дверцы, расположенные с лицевой стороны.
Линейка Фильтр-Мастер-Н-У оснащается двумя типами двигателей мощностью 1,1 кВт и 1,5 кВт.
ФВУ серии Фильтр-Мастер Н-У рассчитана на работу в течение 4-х часов в закрытых помещениях в условиях умеренного климата, категории 3 по ГОСТ 15150-69. При температуре окружающей среды +10…+450С при относительной влажности воздуха 80% при 25°С. Температура перемещаемого воздушного потока не должна превышать +80°С.
КОМПЛЕКТАЦИЯ ФВУ Фильтр-Мастер Н-У:
- Предварительный, сменный и накопительный фильтры;
- Вентилятор с выпускным шумоглушителем;
- Органы управления и контроля устройства размещены в блоке, который монтируется в непосредственной близости от ФВУ;
- Установка может комплектоваться одним или двумя вытяжными рукавами Ø 150 или Ø 160 мм с радиусом рабочей зоны от 2 до 4 метров, либо вытяжными шлангами аналогичного диаметра;
- ФВУ монтируется на опорной стойке, колонне или на стене помещения;
- Установка поставляется в частично собранном виде, с блоком автоматики и управления включая вентилятор, электрический кабель длиной 5м и евровилкой 16А.
ПРИНЦИП ОЧИСТКИ И ФИЛЬТРАЦИИ:
Загрязненный воздух удаляется от источника выделения вредных веществ вытяжным устройством, затем воздушный поток попадает в фильтровальную камеру ФВУ, где проходит двух-ступенчатую очистку.
Первый этап – предварительная фильтрация, здесь улавливаются наиболее крупные частицы механических примесей размером до 50 микрон. Предварительный фильтр снабжён сменным фильтрующим материалом, который при загрязнении необходимо менять, чтобы продлить срок службы основного фильтрующего элемента. Сменный предварительный фильтр поставляется в комплекте из 10шт.
Второй этап – основная очистка от мельчайших частиц примесей до 0,1 микрон со степенью фильтрации 99,9%. В отличие от предфильтра, чистить его не требуется и не допускается. При засорении основного фильтровального элемента требуется произвести его замену. Замена фильтровальных вкладышей производится через боковую дверцу устройства без снятия отсасывающего рукава.
Третий этап – дополнительная очистка от запахов и газов фильтровальным элементом из активированного угля. Данный фильтр также не требует очистки, при засорении его необходимо заменить на новый.
ФВУ Фильтр-Мастер-Н-У эксплуатируются как конечное устройство по рециркуляционной схеме, с возвратом очищенного воздуха обратно в производственное помещение. Предварительный фильтр периодически необходимо менять, чтобы продлить срок службы основного фильтра тонкой очистки. Накопление пыли на фильтровальных элементах контролируется датчиком перепада давления.
МОДЕЛЬНЫЙ РЯД И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
Модель ФМ-Н-У-1,1/220 артикул 704 19 01 |
|
| Производительность | 1 000 м³/час |
| Мощность | 1,1 кВт |
| Параметры эл. сети | 200 В, частота 50гц |
| Габариты ДхШхВ | 655 х 755 х 1120 мм |
| Масса | 131 кг |
|
Модель ФМ-Н-У-1,1/380 артикул 704 19 02 |
|
| Производительность | 1 000 м³/час |
| Мощность | 1,1 кВт |
| Параметры эл. сети | 3х380 В, частота 50гц |
| Габариты ДхШхВ | 655 х 755 х 1120 мм |
| Масса | 131 кг |
