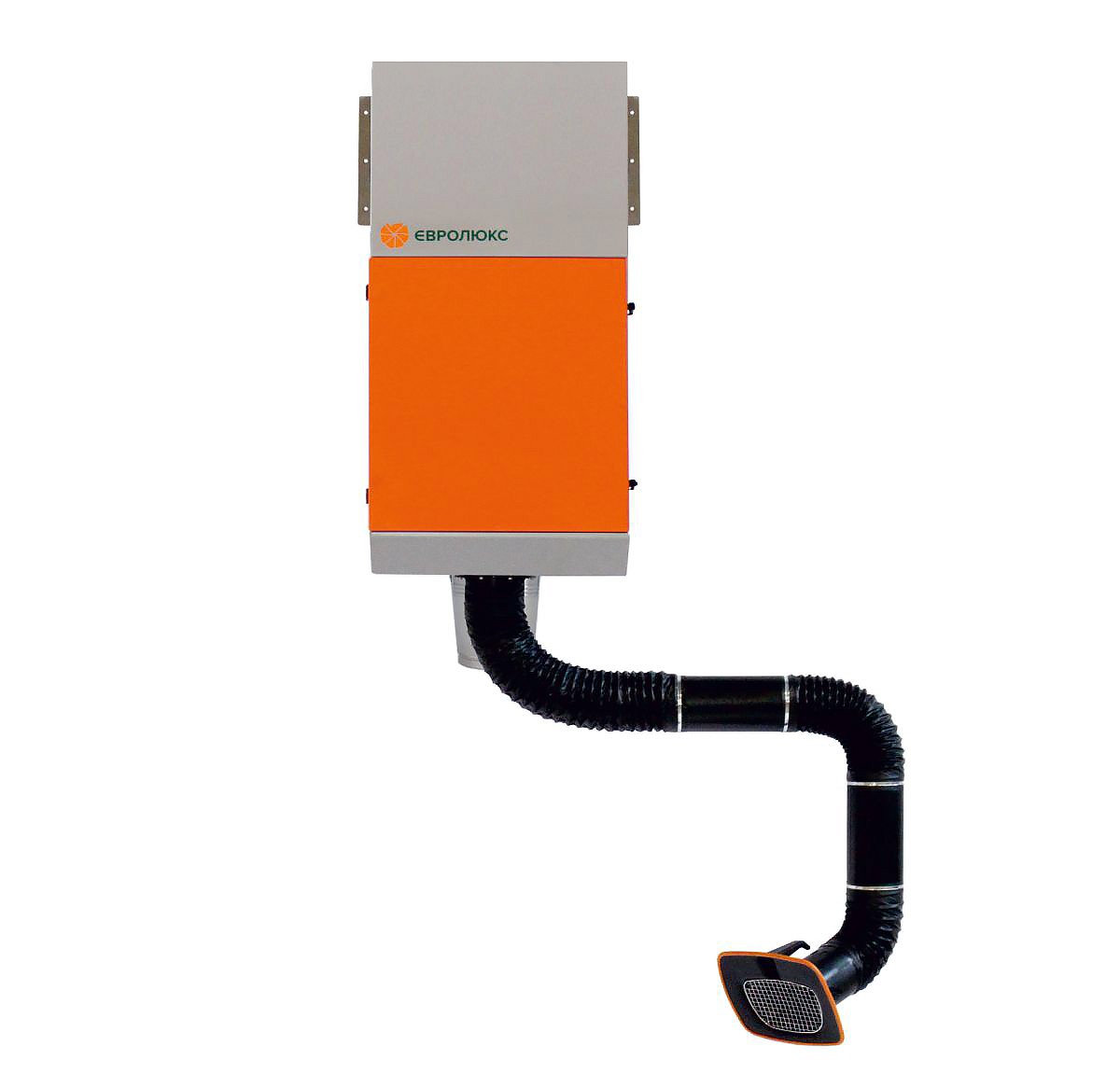

Навесная Фильтровентиляционная установка (ФВУ) Фильтр-Мастер XL-Н-К, с мощностью двигателя 1,1 кВт, встроенными компрессором и влаго-маслоотделителем. ФВУ очищает воздух от различных видов дыма и пыли, образующихся в процессе сварочных работ. В том числе при сварке высоколегированных металлов, а также процессах сухой металлообработки. ФВУ Фильтр-Мастер XL-Н-К готова к постоянной работе в течение 8 часов в день и более.
Управление Фильтр-Мастер XL-Н-К осуществляется через пульт который крепиться на стену или колонну.
Если есть необходимость обслужить сразу два рабочих места рекомендуем агрегаты серии Фильтр-Мастер XXL.
КОМПЛЕКТАЦИЯ ФВУ Фильтр-Мастер XL-H-К 1,1 кВт:
- Фильтровальная камера с устройством предварительной очистки и отсек с вертикально расположенным самоочищающимся картриджем. Картридж с активной площадью фильтрации 12 м², изготовлен из полиэстера с тефлоновой мембраной ePTFE. Обеспечивает класс фильтрации по ГОСТ Р ЕН 779-2014 — F9.
- Пылесборник, расположен снаружи в нижней части ФВУ. Имеет объем 11 литров
- Блок пневматической очистки картриджа состоит из ресивера сжатого воздуха, электромагнитного клапана и ротационного перфорированного сопла.
- Вентиляционная звукоизолированная камера в нижней части агрегата с установленным в ней малошумным радиальным вентилятором. Акустический уровень шума на расстоянии 1 метра от агрегата составляет не более 70 дБ (А).
- Навесной пульт для управления системой пневматической очистки фильтроэлемента, поставляется в комплекте с электрическим кабелем (L=5м) с вилкой 16А.
- ФВУ Фильтр-Мастер XL-Н-К имеет соединительное отверстие входного патрубка для соединения воздуховода. Либо прямого соединения через специальный присоединительный фланец (входит в комплект поставки) одного вытяжного рукава Ø150 или 160
- Фильтровентиляционная установка поставляется в частично собранном виде, в комплекте с блоком автоматики и управления включая вентилятор и электрический кабель (L=5м) с евровилкой 16А.
ПРИНЦИП ОЧИСТКИ И ФИЛЬТРАЦИИ:
Способ регенерации (самоочистки) картриджа имеет уникальную технологию. Внутри каждого картриджа устанавливается ротационное (крутящееся) перфорированное сопло. Таким образом, что длина сопла равна высоте картриджа. При достижении установленного параметра перепада давления до и после картриджа, промышленный контроллер запускает алгоритм системы самоочистки. То есть система управления начинает циклично подавать импульсы сжатого воздуха (5-6 атм.) из встроенного ресивера через электромагнитный клапан в ротационное сопло. Сопло начинает вращаться, равномерно распределяя сжатый воздух на внутреннюю поверхность фильтровального элемента. В следствие этого пыль стряхивается с фильтра в пылесборник. Очистка происходит в соответствии с выставленными заводскими настройками, которые при необходимости можно изменить под требования клиента.
МОДЕЛЬНЫЙ РЯД И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
Модель ФМ XL-Н-К-1,1/220 артикул 708 19 01 |
|
| Производительность | 1 200 м³/час |
| Мощность | 1,1 кВт |
| Параметры эл. сети | 200 В, частота 50гц |
| Габариты ДхШхВ | 855 х 655 х 1365 мм |
| Масса | 142 кг |
|
Модель ФМ XL-Н-К1,1/380 артикул 708 19 03 |
|
| Производительность | 1 200 м³/час |
| Мощность | 1,1 кВт |
| Параметры эл. сети | 3х380 В, частота 50гц |
| Габариты ДхШхВ | 855 х 655 х 1365 мм |
| Масса | 142 кг |
