ФИЛЬТРОВЕНТИЛЯЦИОННАЯ УСТАНОВКА ФВУ Фильтр-Мастер-У 1,5 кВт (220/380В) с угольным фильтром

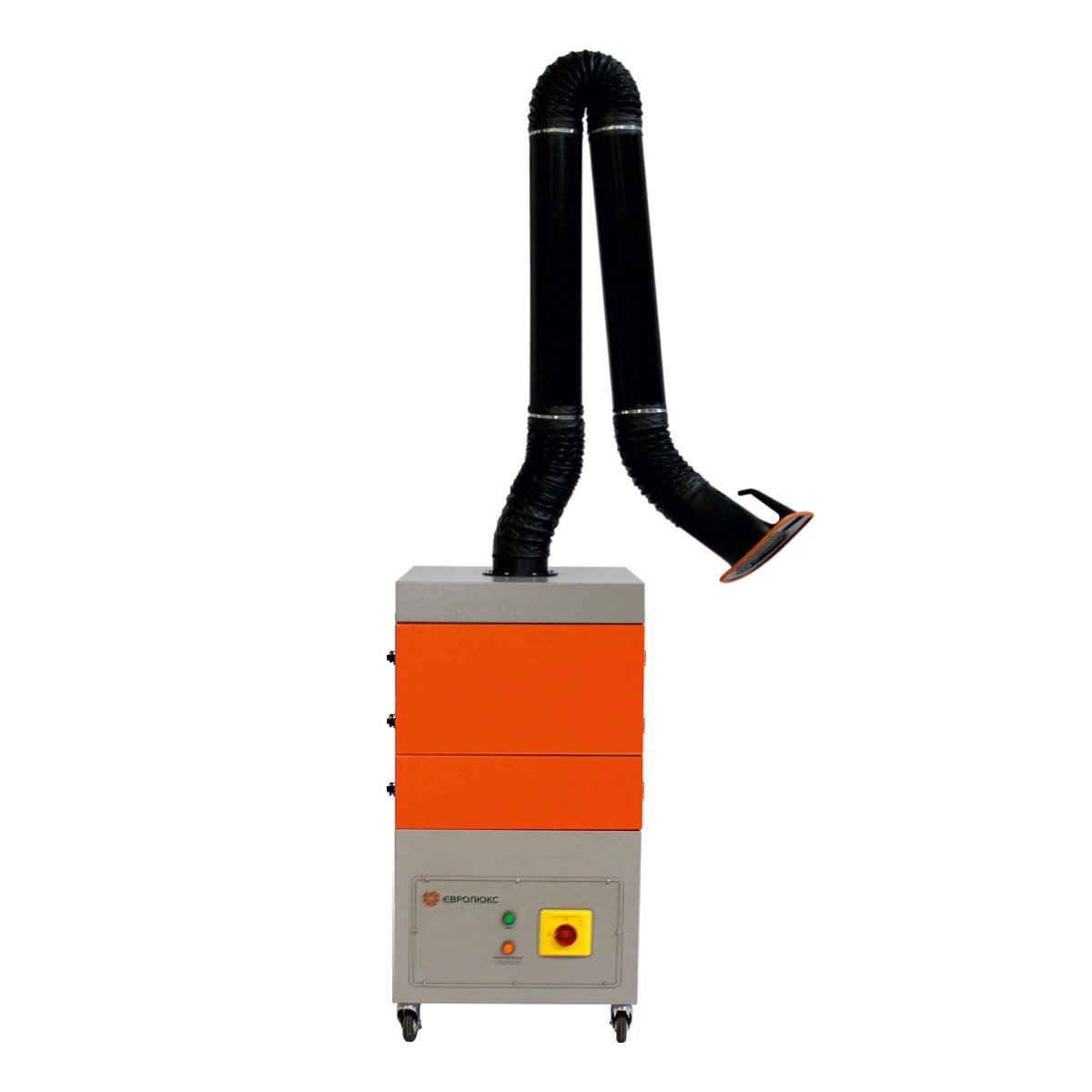

Передвижная механическая фильтровентиляционная установка ФВУ серии Фильтр-Мастер-У, с мощностью двигателя 1,5 кВт. Предназначен для очистки воздуха от дыма и пыли, в том числе при сварке высоколегированных металлов. А также в процессах сухой металлообработки. Корпус агрегата изготавливается из листовой стали и окрашивается высококачественной порошковой краской. Сверху корпуса агрегата крепится отсасывающий вытяжной рукав.

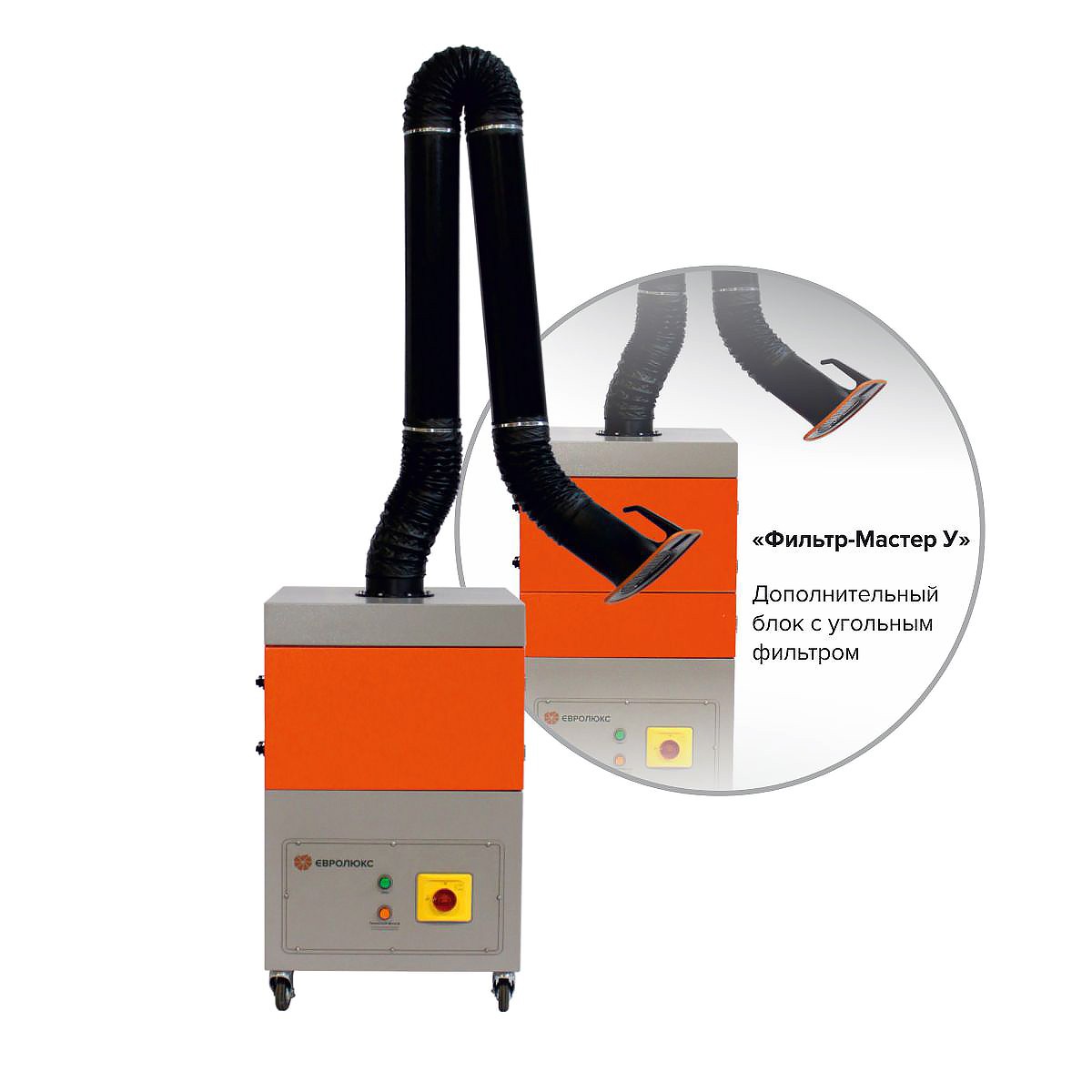

ФВУ Фильтр-Мастер-У с дополнительным угольным фильтром массой 20кг, который способствует более тщательной фильтрации воздуха от вредных примесей и запахов.

Выброс очищенного воздуха производится в нижней части, сбоку через вентиляционную решетку. Замена фильтровальных элементов осуществляется через дверцу, расположенную с лицевой стороны устройства.

Производиться в следующих вариантах исполнения:

• стационарном (на опорах);
• передвижном (на колесах);
• с напряжением питания сети 220В или 380В;
• с  двигателем мощностью 1,1 кВт и 1,5 кВт.

ФВУ Фильтр-Мастер-У рассчитана на работу в течение 4-х часов в закрытых помещениях в условиях умеренного климата, категории 3 по ГОСТ 15150-69. При температуре окружающей среды +10…+45⁰С при относительной влажности воздуха 80% при 25°С. Температура перемещаемого воздушного потока не должна превышать +80°С.

Средний эксплуатационный ресурс основного фильтровального элемента тонкой очистки на агрегатах с механическими фильтрами от 6 месяцев до 1 года. Точный срок службы фильтровального элементов устройства зависит от интенсивности работы фильтровентиляционного агрегата.

КОМПЛЕКТАЦИЯ ФВУ Фильтр-Мастер-Н:

1. Предварительный, сменный и накопительный фильтры с площадью фильтрации 18м²;
2. Угольный фильтр;
3. Вентилятор с выпускным шумоглушителем;
4. Органы управления и контроля устройства размещены в нижней части установки;
5. Установка может комплектоваться одним вытяжным рукавом Ø 150 или Ø 160 мм с радиусом рабочей зоны от 2 до 4 метров, либо вытяжным шлангом аналогичного диаметра;
6. Фильтровентиляционная установка поставляется в частично собранном виде, в комплекте с блоком автоматики и управления, включая вентилятор и электрический кабель длиной 5м с евровилкой 16А.

ПРИНЦИП ОЧИСТКИ И ФИЛЬТРАЦИИ:

Загрязненный воздух удаляется от источника выделения вредных веществ вытяжным устройством, затем воздушный поток попадает в фильтровальную камеру ФВУ, где проходит трёх-ступенчатую очистку.

Первый этап – предварительная фильтрация, здесь улавливаются наиболее крупные частицы механических примесей размером до 50 микрон. Предварительный фильтр снабжён сменным фильтрующим материалом, который при загрязнении необходимо менять, чтобы продлить срок службы основного фильтрующего элемента. Сменный предварительный фильтр поставляется в комплекте из 10шт.

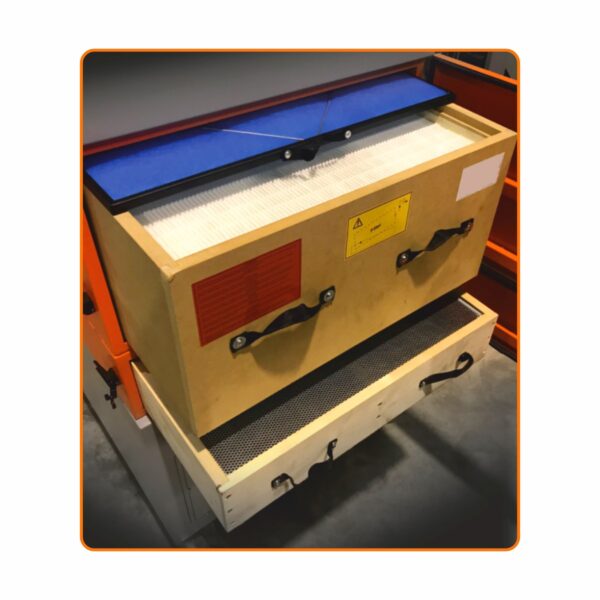

Второй этап – основная очистка от мельчайших частиц примесей до 0,1 микрон со степенью фильтрации 99,9%. В отличие от предварительного фильтра, чистить его не требуется и не допускается. При засорении основного фильтровального элемента требуется произвести его замену. Замена фильтровальных вкладышей производится через боковую дверцу устройства без снятия отсасывающего рукава.

Третий этап – дополнительная очистка от запахов и газов фильтровальным элементом из активированного угля. Данный фильтр также не требует очистки, при засорении его необходимо заменить на новый.

ФВУ Фильтр-Мастер-Н-У эксплуатируются как конечное устройство по рециркуляционной схеме, с возвратом очищенного воздуха обратно в производственное помещение. Предварительный фильтр периодически необходимо менять, чтобы продлить срок службы основного фильтра тонкой очистки. Накопление пыли на фильтровальных элементах контролируется датчиком перепада давления.

МОДЕЛЬНЫЙ РЯД И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
