МИНИ-ВЫТЯЖНОЕ УСТРОЙСТВО ВУ Ø 75/100/125 мм

Мини- вытяжное устройство Ø 75 /100 / 125 мм (всех модификаций) — для удаления вредных веществ пыли, паров газов и аэрозолей образую­щихся при процессах пайки, лужения, точечной сварки и т.п. Вытяжное устройство соответствует ТУ 282514-005-67512471-19.

Используется:

• в радиоэлектронной,
• химической,
• фармацевтической
• и других отраслях промышленности.

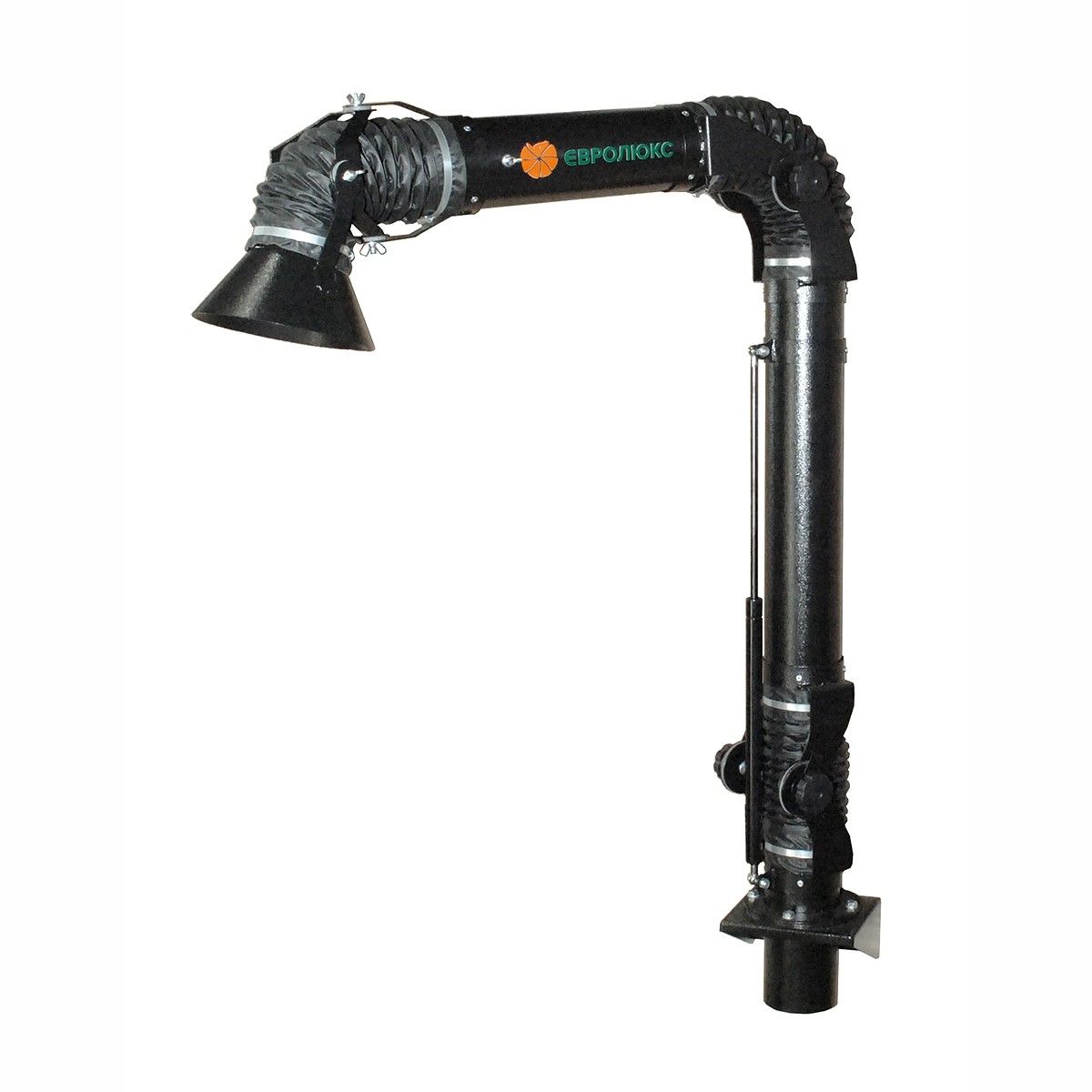

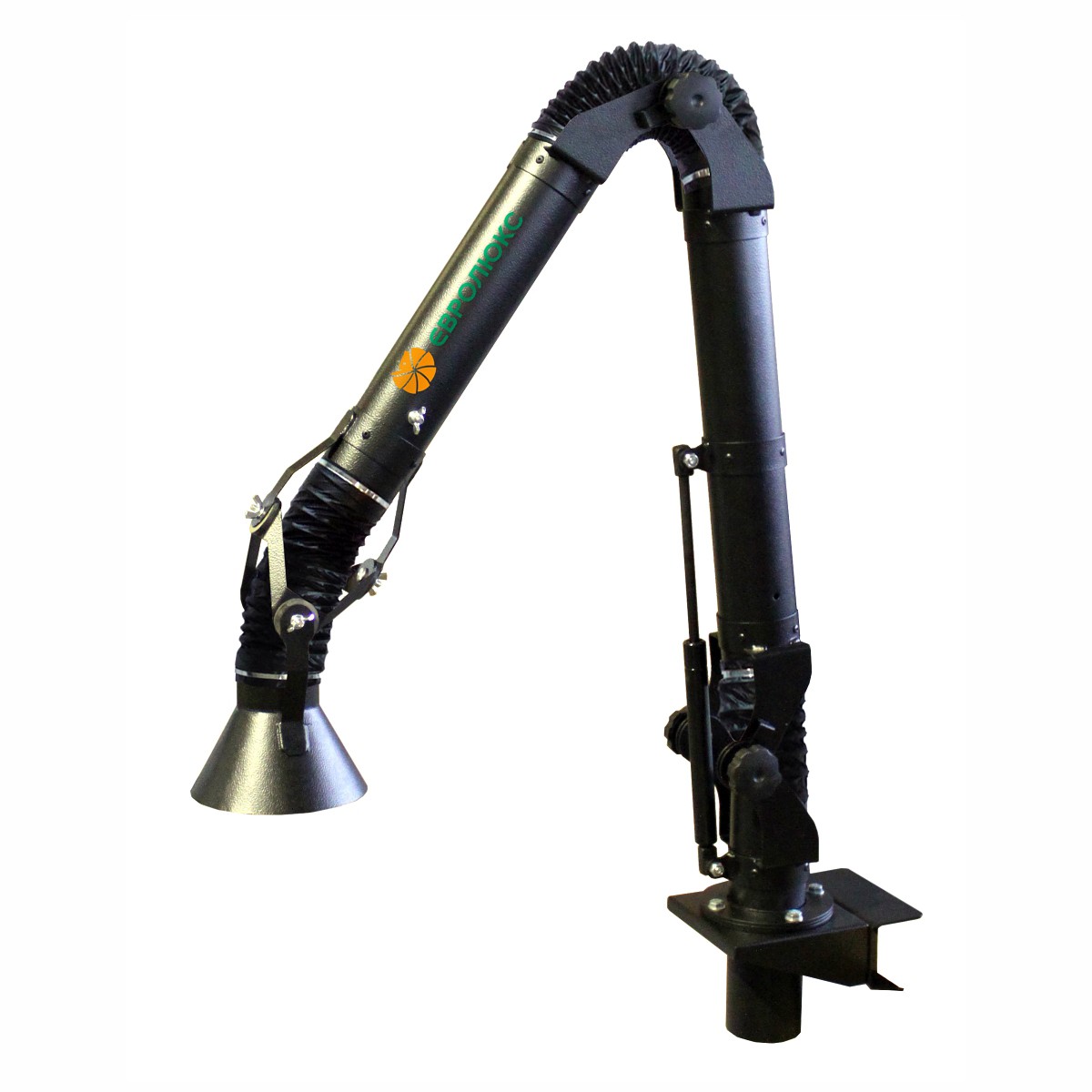

Конструкция вытяжного устройства  максимально приближает воронку к источнику выделения вредных веществ для высокой  эффективности их улавливания. Вытяжное устройство состоит из воронки, трёх жестких воздуховодов. Для соединения и фиксации устройства использованы шарниры и фрикционы, еще применяется с консольной балкой для увеличения радиуса обслуживания. Вытяжные устройства в наличии в широком спектре моделей с различными длинами секций

ВИДЫ КРЕПЛЕНИЯ:

• в столешницу,
• на струбцину,
• на кромку стола или
• настенное крепление.

В конструкции устройства предусмотрен кронштейн для крепления к стене или колонне цеха. Рекомендуемая высота установки устройства 40-50см над рабочей поверхностью.  Вытяжное устройство поворачивается вокруг своей оси на 360º, а также быстро и просто монтируется.

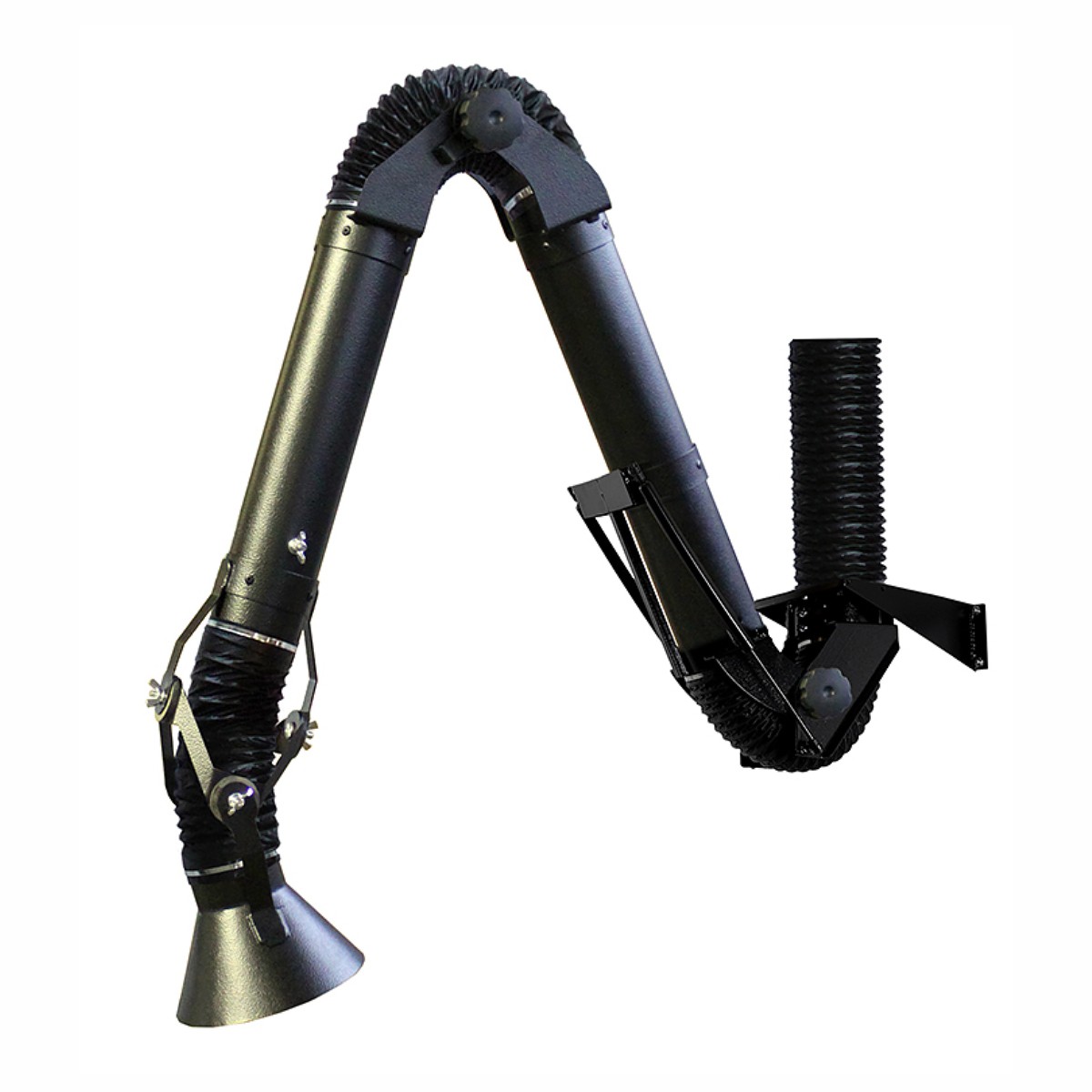

Устройство верхнего подключения с индексом «Н» (под опорой), устанавливается на стене или колонне цеха, а также металлоконструкции. Для подключения устройства к вентиляционной сети, вентилятору или фильтру необходимо предусмотреть гибкий воздуховод (гофрированный шланг).

Дополнительно вытяжные устройства могут быть оснащены:

• рожковой воронкой;
• подсветкой, расположенной в воронке устройства;
• консолью для увеличения радиуса обслуживания;
• заслонкой для возможной регулировки расхода воздуха (в комплекте со всеми моделями).

Мини-вытяжное устройство применяется со всеми моделями фильтровентиляционных установок (ФВУ).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
