Промышленный радиальный вентилятор серии FD — среднего давления по ГОСТ 5976-90. Радиальные вентиляторы серии FD используются для различных задач, где требуется вытяжка чистого или слегка загрязненного воздуха (содержание пыли не более 0,1 г/м3):
- Процессы сварки, пайки
- Удаление выхлопных газов
- Удаление дымов и масляных туманов
- Удаление неслипающейся и невзрывоопасной пыли
Предназначены для эксплуатации в условиях умеренно холодного климата 3-ей категории размещения по ГОСТ 15150 при температуре окружающей среды от –40 до +400С при относительной влажности воздуха 80% при 25°С.
Корпус вентилятора изготовлен из сварной листовой стали в форме улитки. Рабочее колесо и конфузор вентилятора изготовлены из алюминиевого сплава. Рабочее колесо проходит обязательную динамическую и статическую балансировку на специальных стендах и аэродинамические испытания по ГОСТ 10921-90. Устройства комплектуются двух и трехфазными двигателями. Крепление вентилятора в базовом исполнении — на фланцевом болтовом соединении непосредственно на кронштейн или патрубок вытяжного рукава. Так же по желанию заказчика, возможна поставка вентилятора на раме из профилированной трубы с ручкой на роликах для удобства перемещения. Расположение выпускного отверстия вентилятора можно расположить в желаемой пространственной ориентации. Вентиляторы могут поставляться в искробезопасном исполнении. В такой комплектации комплект электрооборудования поставляется в искробезопасном исполнении и корпус с рабочими элементами проходит дополнительную проверку на накопление статического заряда.

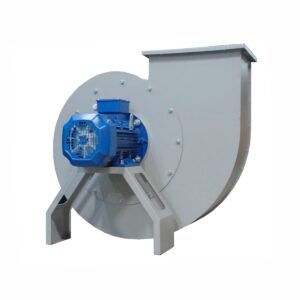

В нашей линейке есть стационарные радиальные вентиляторы серии F и радиальные вентиляторы с кронштейном серии FX
Преимущества:
- рабочее колесо с загнутыми назад лопатками;
- высокий КПД;
- низкий уровень шума;
- прочный стальной корпус;
- колеса и удобные ручки для возможности перемещения
Основной состав комплекта поставки промышленного вентилятора серии FD:
- Вентилятор
- Конфузор с встроенным корпусом для фильтра G3 (раструб Ø160 мм)
- Фланец (приварной) выходного патрубка 280х136
- Ручка для перемещения
- Эл. двигатель с вилкой и кабелем
- Сварная рама с поворотными колёсами.

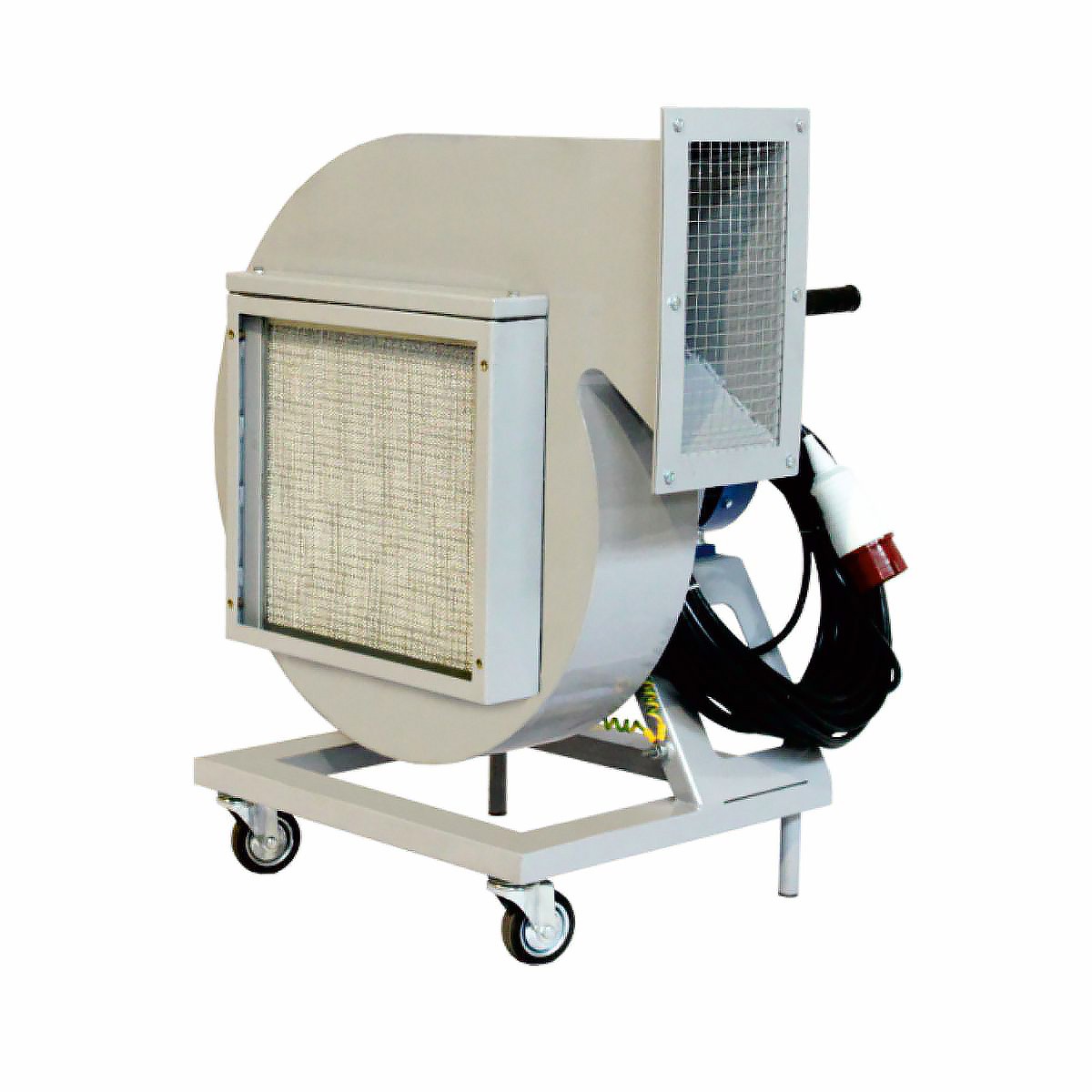

Вентиляторы поставляются в собранном виде в комплекте с рамой на колесах и удобными рукоятками, которые позволяют быстро перемещать вентилятор в нужную вам точку. Это очень востребовано при решении задач по эффективному поддержанию санитарно-гигиенических параметров воздуха в производственных помещениях при проведении сварочных работ в труднодоступных отдалённых местах и замкнутых пространствах, что наиболее востребовано в таких отраслях промышленности как судостроение, вагоностроение, машиностроение и т.д. Также в комплекте поставки есть электрический кабель в стандартном исполнении длиной 5м (возможны комплектации с 15, 30 м) с вилкой эл. подключения с заземлением. Пускатель двигателя является опцией и заказывается отдельно. При установке конфузора на предварительном фильтре образует систему отсоса газов, при установке конфузора на приварном фланце – систему приточной вентиляции.
График промышленных вентиляторов серии FD — график
МОДЕЛЬНЫЙ РЯД И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
Модель |
Характеристика |
| FD-500
Артикул 112 19 09 Напряжение 220 В / 50 Гц Артикул 112 19 01 Напряжение 380 В / 50 Гц |
Производительность 150-900 м³/час
Давление 1000-300 Па Мощность 0,37 кВт (Д х Ш х В х Ø) 376 х 410 х 360 х 160 мм Масса 18 кг |
| FD-800
Артикул 112 19 10 Напряжение 220 В / 50 Гц Артикул 112 19 02 Напряжение 380 В / 50 Гц |
Производительность 350-1400 м³/час
Давление 1400-600 Па Мощность 0,55 кВт (Д х Ш х В х Ø) 470 х 607 х 658 х 200 мм Масса 26,5 кг |
| FD-1000
Артикул 112 19 11 Напряжение 220 В / 50 Гц Артикул 112 19 03 Напряжение 380 В / 50 Гц |
Производительность 300-1600 м³/час
Давление 1600-500 Па Мощность 0,75 кВт (Д х Ш х В х Ø) 470 х 607 х 658 х 200 мм Масса 29 кг |
FD-1400Артикул 112 19 12 Напряжение 220 В / 50 ГцАртикул 112 19 04 Напряжение 380 В / 50 Гц |
Производительность 500-2100 м³/час
Давление 1600-700 Па Мощность 1,1 кВт (Д х Ш х В х Ø) 470 х 607 х 658 х 200 мм Масса 35 кг |
| FD-2000
Артикул 112 19 13 Напряжение 220 В / 50 Гц Артикул 112 19 05 Напряжение 380 В / 50 Гц |
Производительность 800-2500 м³/час
Давление 3300-900 Па Мощность 1,5 кВт (Д х Ш х В х Ø) 488 х 720 х 768 х 250 мм Масса 39 кг |
| FD-3000
Артикул 112 19 07 Напряжение 380 В / 50 Гц |
Производительность 800-2700 м³/час
Давление 3600-800 Па Мощность 3,0 кВт (Д х Ш х В х Ø) 563 х 731 х 821 х 250 мм Масса 59,5 кг |
| FD-5000
Артикул 112 19 08 Напряжение 380 В / 50 Гц |
Производительность 1500-7000 м³/час
Давление 2750-1000 Па Мощность 4,0 кВт (Д х Ш х В х Ø) 640 х 861 х 902 х 307 мм Масса 84 кг |
