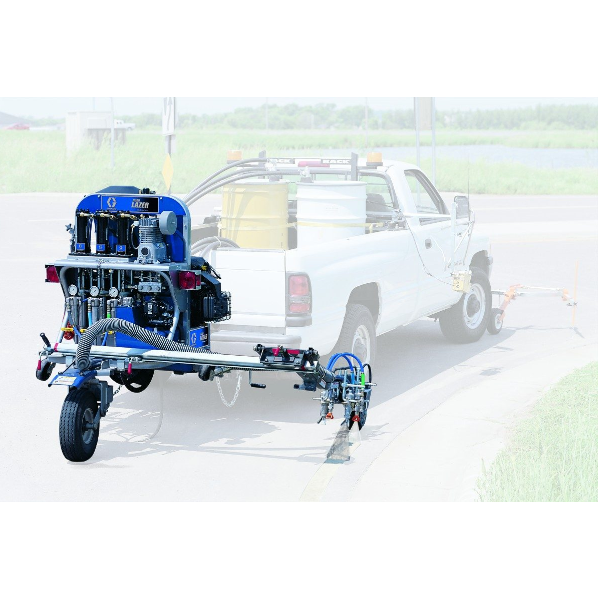

Разметочная машина для профессионального нанесения точных линий с высокой скоростью на трассах, производительность 18л/мин. Четкость линий на скорости 16км/час. Скорость нанесения предварительных линий 32 км/час.
Режимы нанесения разметки:
- Ручной режим
- Автоматический режим
- Полуавтоматический режим
- Зигзагообразная разметка
- Сплошные и прерывистые линии
- Линии с затенением и контрастные линии
- Предварительные линии
- С использованием стеклянных микрошариков
Видеосистема Video Guidance System и механическая направляющая установленные на автомобиле, показывают оператору видеоизображение осевого направления для центрирования полос носимых линий слева и справа относительно автомобиля.
Спецификация видеосистемы
— 9″ ЖК-монитор: 22.9 см x 14.5 см x 3.2 см
— Соотношение сторон: 16:9, широкоформатный TFT экран
— Камера (16 мм): 6.4 см x 5 см x 5 см
— Источник электроэнергии: 12 В DC
— Диапазон рабочих температур: от -42°C до 65°C
Весь процесс выполнения работы может осуществлять 1 человек, благодаря контрольный панели Skipline установленной в кабине автомобиля и видеокамере позволяющей следить за нанесением дорожной разметки.
Программируемый контроллер Skipline состоит из блока управления и кабеля длиной 9 метров. Это основное средство управления устройством RoadLazer, которое включает и выключает пистолеты-распылители и вспомогательное оборудование.
Преимущества разметочной системы RoadLazer RoadPak:
- Легкое крепление всей системы к фаркопу автомобиля одним человеком всего за несколько секунд.
- Использование мощных производительных поршневых насосов с гидравлическим приводом из нержавеющей стали.
- Возможность использования красок на водной основе, растворителе и светоотражающие шарики.
- Четкость линий на скорости до 16 км/ч.
- Нанесение предварительной разметки на скорости до 32 км/ч.
- Вместительный бак на 208 л для стеклошариков.
- Забор краски происходит на прямую из бочек с материалами.
- Мощные пневматические колеса с системой отсутствий колебаний во время движения.
- Система контроля расхода материала, которая в режиме реального времени способна рассчитать стоимость работы.
- Видеоконтроль за проведением нанесения разметки.
- Давление во всех насосах регулируется всего одним краном.
- Производительность подачи стеклошариков в распылители контролируется одной кнопкой.
- Простая промывка после окончания выполнения работы.
- Отсоединение всей системы от фаркопа автомобиля после окончания работ осуществляется за несколько секунд.
В комплект поставки входит:
- 1-насосное устройство RoadPak
- Вдвигаемая опорная рама устройства RoadPak
- Консоль пистолета-распылителя устройства RoadPak
- Балка консоли пистолета-распылителя
- Блок управления устройством RoadLazer/RoadPak
- Направляющая система для устройства RoadPak
ТЕХНИЧЕСКИЕ ХАРАКТРИСТИКИ
| Разметочная машина Graco RoadLazer Roadpak | |
| Максимальная производительность | 19 л/мин |
| Максимальное давление материала | 200 бар |
| Максимальное гидравлическое давление | 134 бар |
| Рабочее давление пневматического триггера | 5,5-14 бар |
| Мощность мотора Kohler | 18 л.с. |
| Ёмкость бака с гидравлическим маслом | 15 л |
| Ёмкость бака для стеклошариков | 204 л |
| Компрессорное масло | 9502 SAE 30W без моющих присадок |
| Гидравлическое масло согласно ISO 46 | 169236, 207428 |
| Максимальная скорость нанесения разметки | 16 км/ч |
| Высота | 2,3 м |
| Вес система с одним насосом | 386 кг |
| Вес система с двумя насосами | 431 кг |
