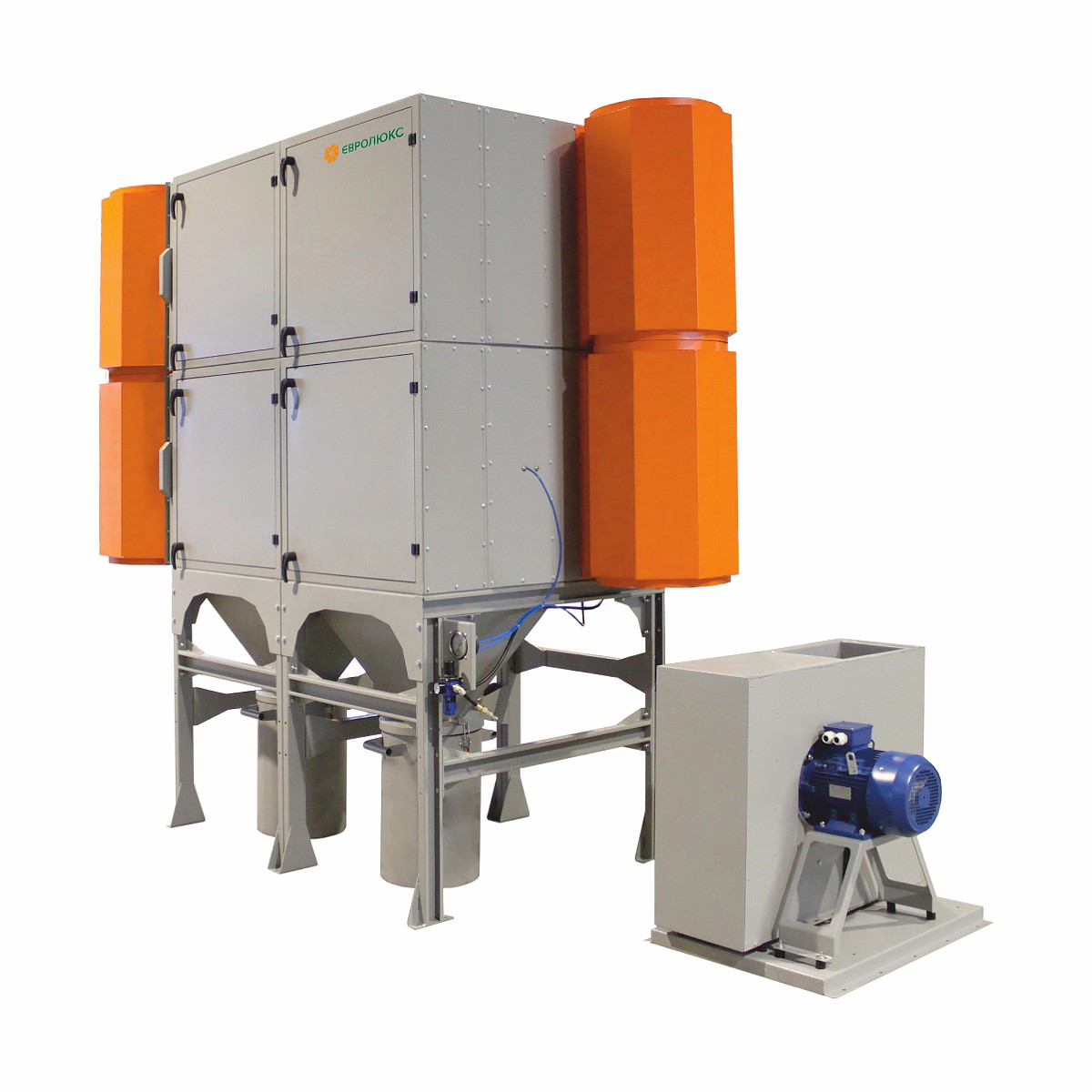

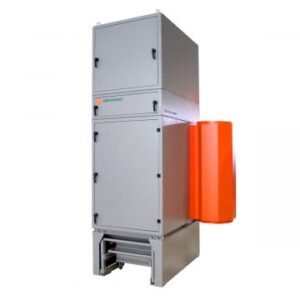

Фильтровентиляционная установка ФВУ серии FCS ECO – это универсальные модульные самоочищающиеся кассетные фильтровентиляционные установки по очистке загрязненного воздуха.
Для удаления и фильтрации:
- сварочного аэрозоля,
- возгонов,
- паяльного дыма,
- пыли с преобладанием мелкодисперсной фракции с размером частиц меньше 0,5 мкм.

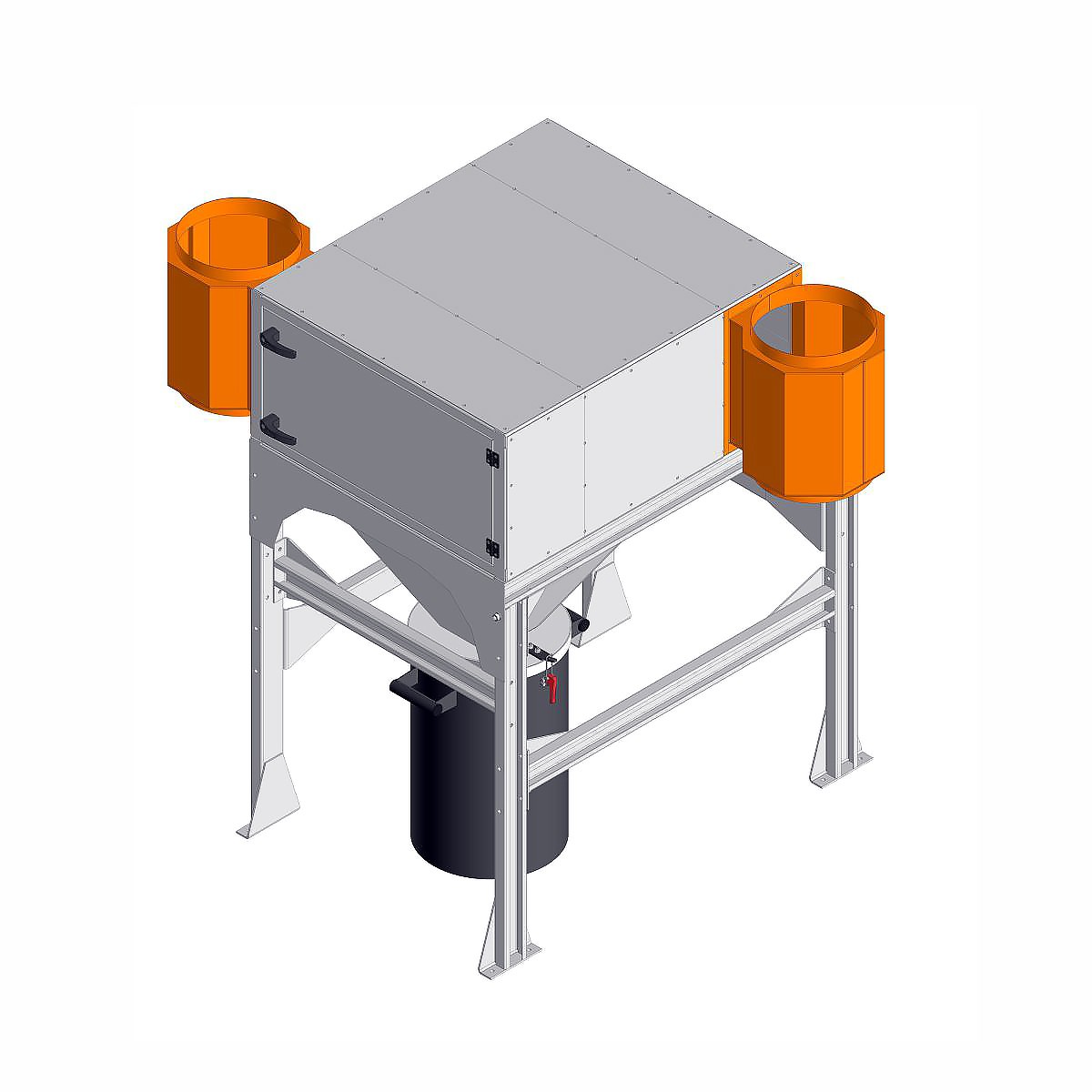

Благодаря горизонтальному расположению картриджей, модули ФВУ можно наращивать в ширину и в высоту. Модульная конструкция позволяет подобрать идеальную конфигурацию ФВУ для помещений с ограничениями по высоте и по площади.
Существенным преимуществом фильтров FCS ECO является тщательно продуманная конструкция входных и выходных патрубков, а также возможность их установки на левой, правой, либо верхней части корпуса. Это значительно упрощает монтаж воздуховодов и позволяет подводить их к фильтру с любой удобной стороны.
На ФВУ серии FCS ECO устанавливаются общие для всего модуля дверцы с регулируемыми петлями, замками, и высококачественным уплотнителем. Уплотнитель обеспечивает высокую герметичность фильтра на протяжении длительного срока. При открытии дверцы вы получаете полный обзор и доступ ко всей внутренней полости модуля. Это позволяет быстро производить замену картриджей, а также оперативно осуществлять визуальный контроль их состояния.
Для облегчения сборки, обслуживания и быстрого запуска фильтров в эксплуатацию разработаны готовые комплекты пневматики для всех конфигураций ФВУ FCS ECO. С целью повышения эффективности встряхивания и равномерного отделения пыли со всей поверхности картриджа, а также для снижения расхода сжатого воздуха, внутри каждого картриджа устанавливается специальная вставка — рассекатель.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФИЛЬТРОВАЛЬНЫХ ЭЛЕМЕНТОВ
| Материал | AEF-PE-U — полиэстер |
| Класс фильтрации по ГОСТ Р ЕН 779-2007, DIN EN 779 | F9 |
| Cредняя эффективность | Еm ≥95 % (для частиц пыли размером больше 0,5 мкм). |
| Класс фильтров по DIN EN 60335 | M |
| Коэффициент проницаемости | 0,1 % (для пыли, содержащей 90 % частиц с размером от 0,2 до 2 мкм). |
| Активная фильтрующая поверхность | 12 м² |
| Масса | 7,5 кг |
| Линейная масса | 2,5 дтекс |
| Плотность | 265 г/м² |
| Толщина | 0,66 мм. |
| Воздухопроницаемость (нагрузка) | 430 г/м3/ м²/ч при ΔP=200 Па |
| Макс. рабочая температура: | сухой воздух — 1200С
влажный воздух — 800С |
| Химические свойства / стойкость к: | гидролизу — средняя
кислотам — хорошая щелочам — средняя водопоглощение — макс. 0,4 % |
| Пылевой поток с нагрузкой 200 м3/ м²/ч | ˂0,1 |
| Степень очистки (через 10 мин) | 0,3-0,5 мкм — 97%
0,5-1,0 мкм — 98% 1,0-3,0 мкм — 99% 3,0-5,0 мкм — 100% ˃ 5,0 мкм — 100% |
МОДЕЛЬНЫЙ РЯД И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Для удобства подбора разработано 28 типовых комбинаций ФВУ серии FCS ECO. При необходимости возможна разработка установки под ваши нужды и габаритные параметры. Установки маркируются в зависимости от компоновки:
- горизонтальная (L),
- вертикальная (H)
- квадратная (без маркировки).
|
ФВУ серии FCS ECO с предустановленным вентилятором |
|
|

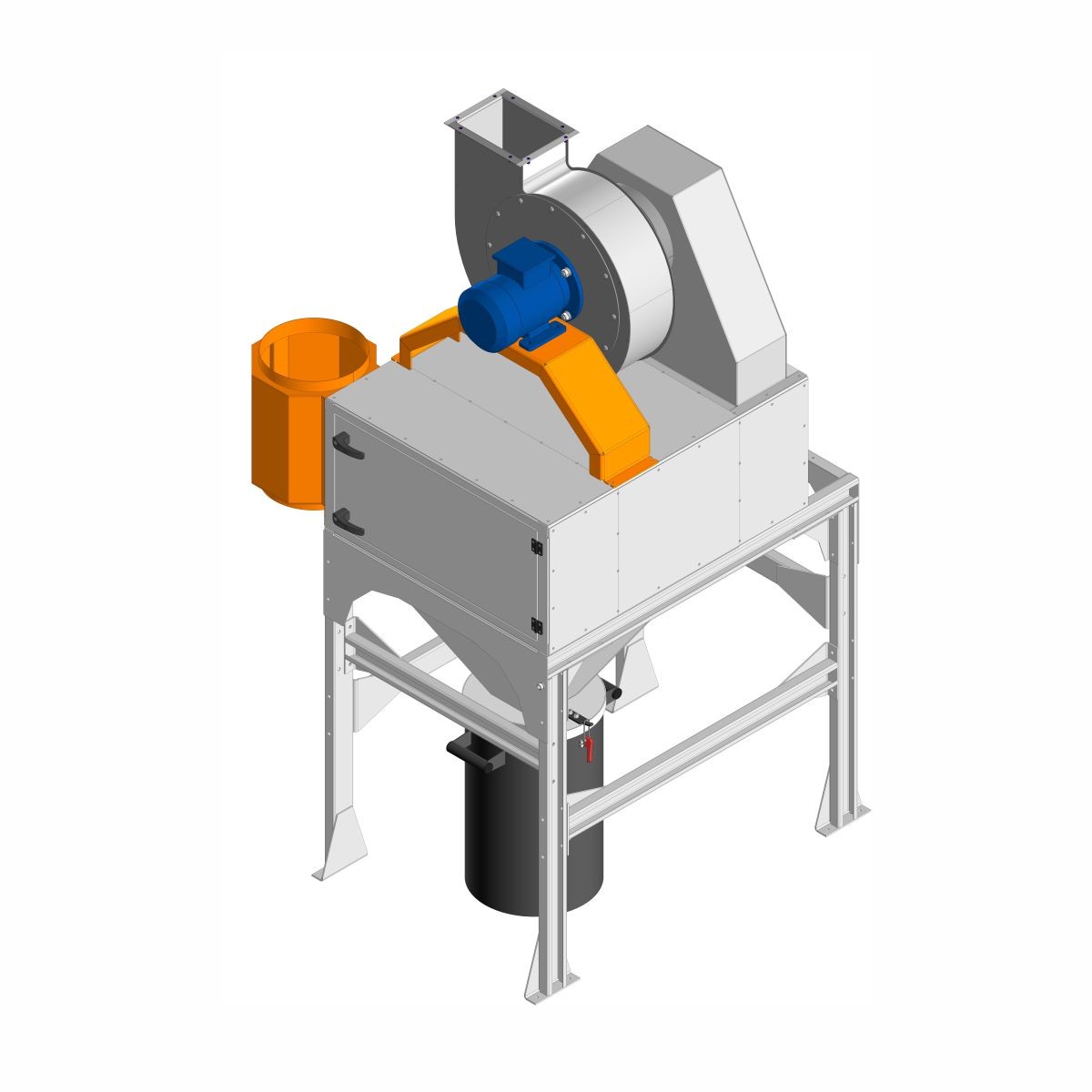

Модель FCS ECO-02-VR-2000 Артикул 801 10 01 |
|
| Производительность | 600 — 2000 м3 / час |
| S фильтровальной поверхности | 24 м2 (2 х 12 м2) |
| Размеры Д х Ш х В (без учета воздухозаборников) | 905 х 1350 х 2395 мм |
| Масса | 276 кг |
|
Модель FCS ECO-04-VR-4000 Артикул 801 10 02 |
|
| Производительность | 1200 — 4000 м3 / час |
| S фильтровальной поверхности | 48 м2 (4 х 12 м2) |
| Размеры Д х Ш х В (без учета воздухозаборников) | 905 х 1350 х 2845 мм |
| Масса | 365 кг |
|
Модель FCS ECO-06-VR-6000 Артикул 801 10 03 |
|
| Производительность | 1800 — 6000 м3 / час |
| S фильтровальной поверхности | 76 м2 (6 х 12 м2) |
| Размеры Д х Ш х В (без учета воздухозаборников) | 905 х 1350 х 3298 мм |
| Масса | 442 кг |
|
Модель FCS ECO-08-VR-8000 Артикул 801 10 04 |
|
| Производительность | 2400 — 8000 м3 / час |
| S фильтровальной поверхности | 96 м2 (8 х 12 м2) |
| Размеры Д х Ш х В (без учета воздухозаборников) | 905 х 1350 х 3747 мм |
| Масса | 521 кг |
|
ФВУ серии FCS ECO с предустановленным вентилятором |
|
| Производительность | от 600 до 64000 м3 / час |
| S фильтровальной поверхности | от 24 до 768 м2 |
| Масса | от 207 до 2836 кг |
