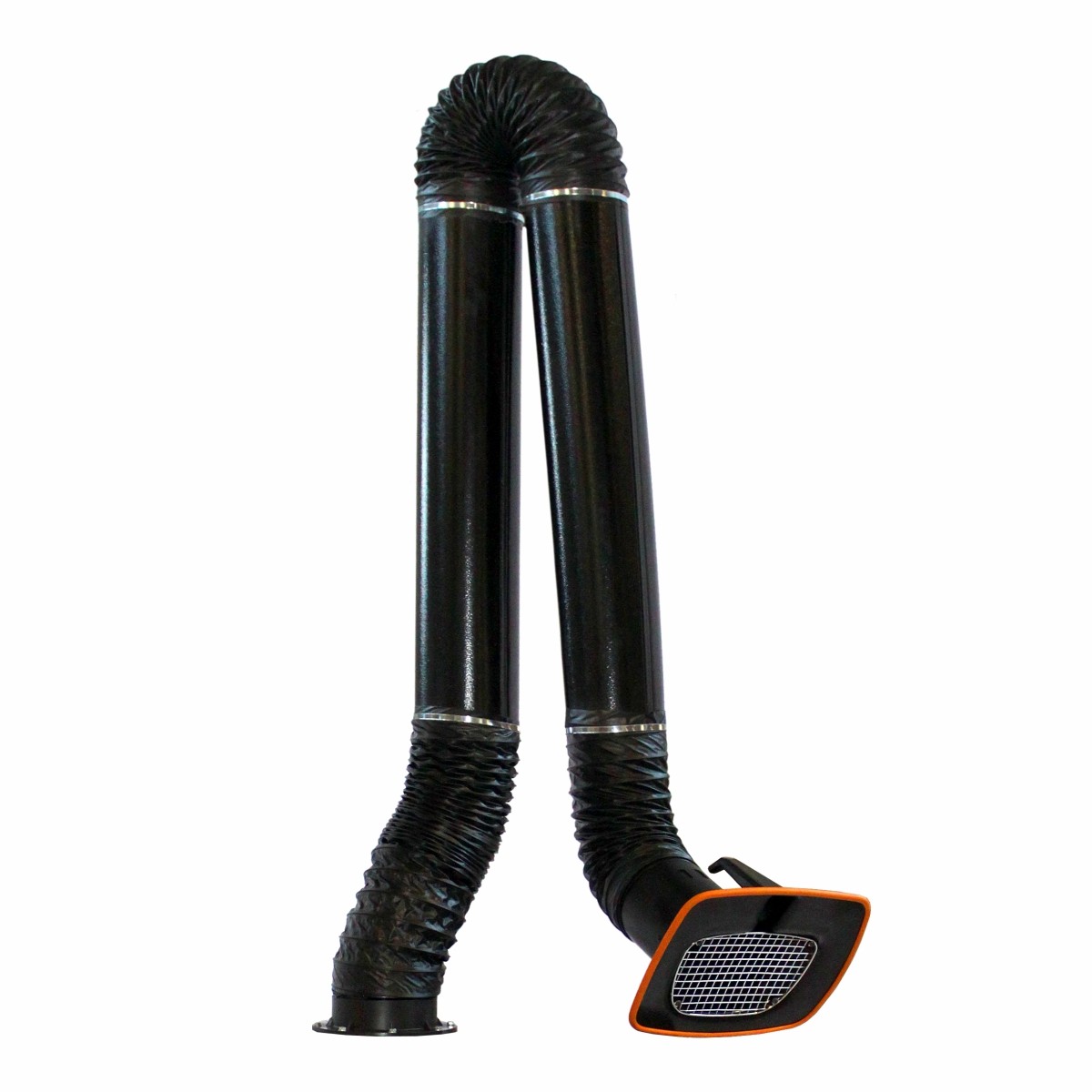

Вытяжное устройство серии ВУ / КВУ Ø150 мм — это устройство для улавливания и удаления не менее 75% загрязнённого воздуха, а именно:
- сварочных дымов и аэрозолей,
- различных видов пыли и дыма,
- вредных веществ.

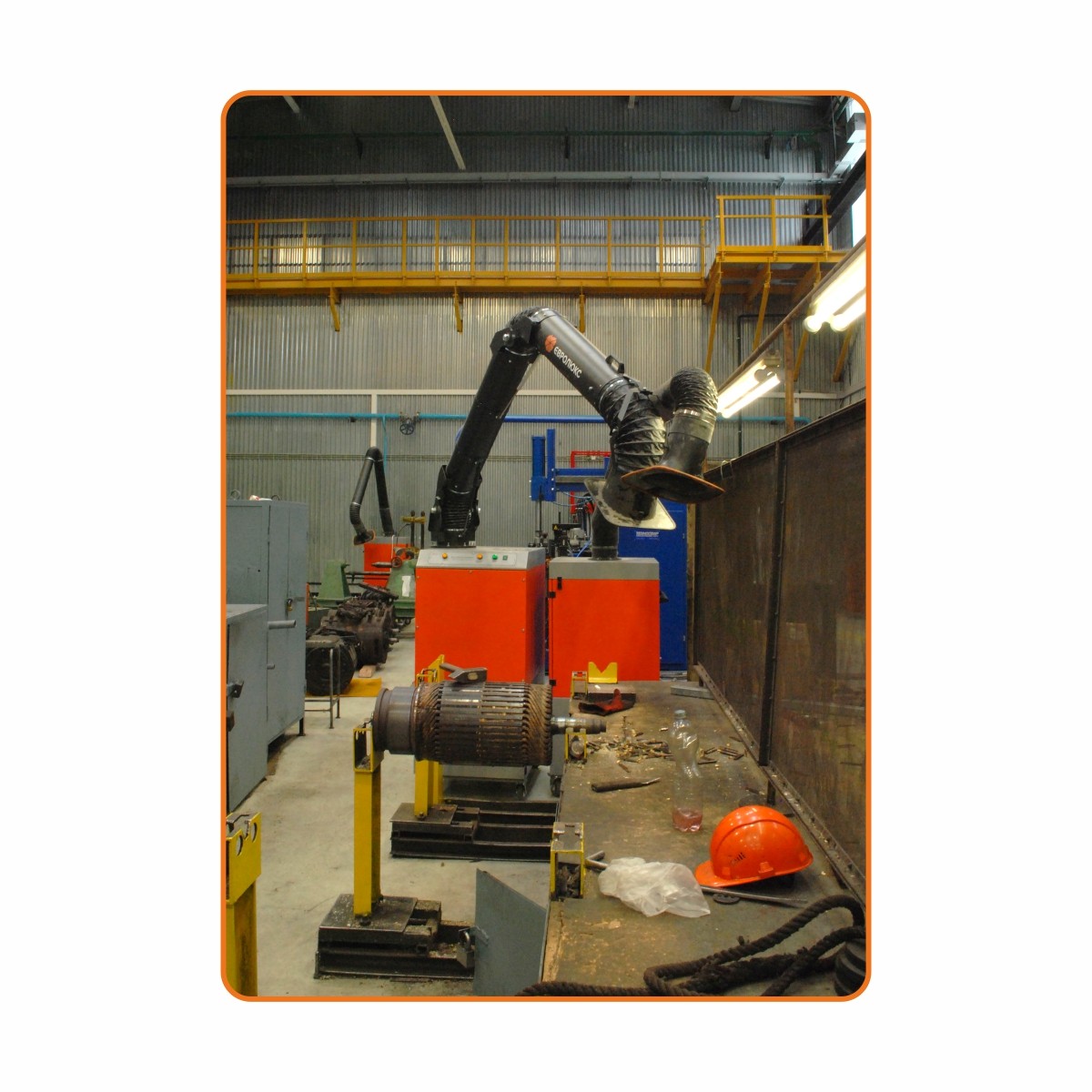

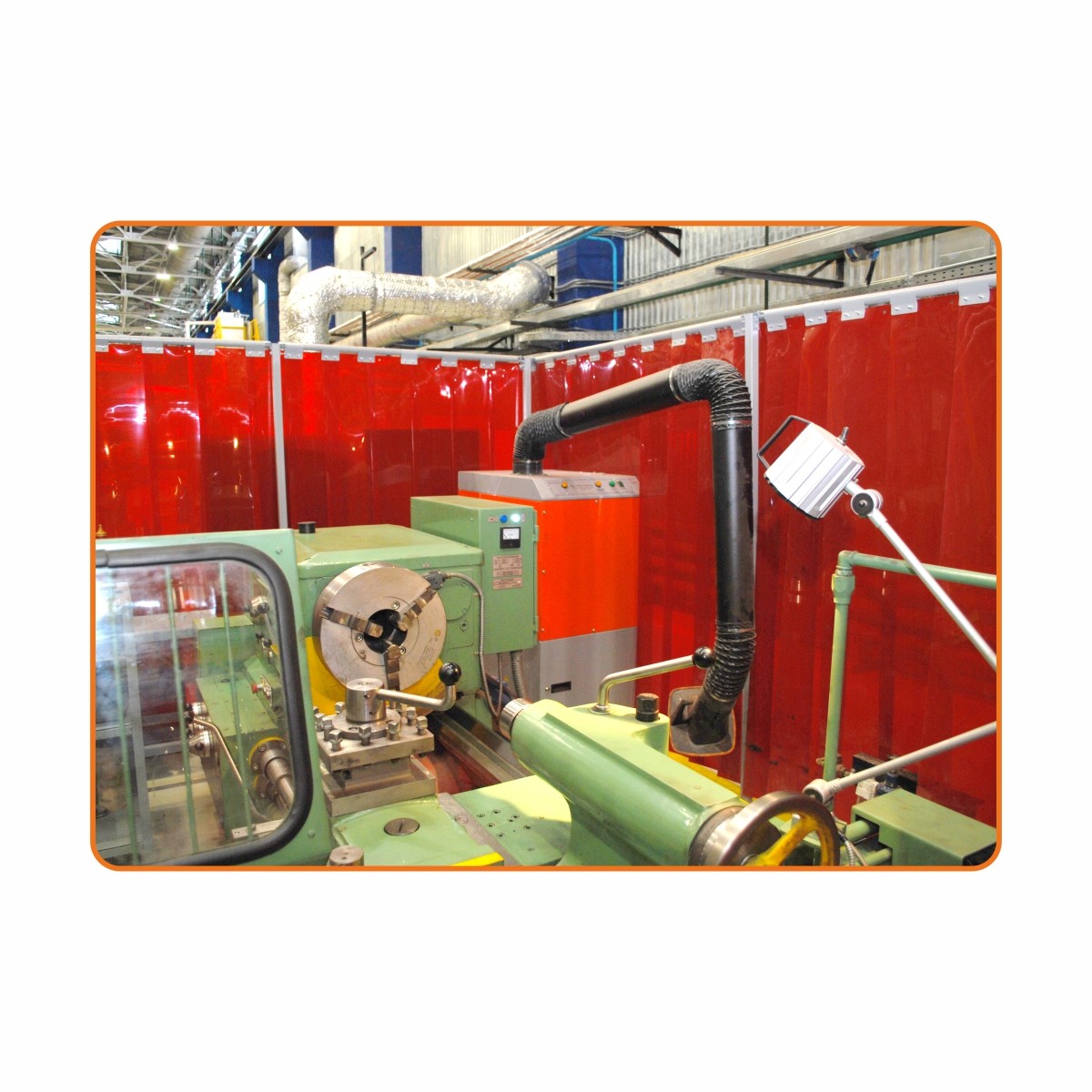

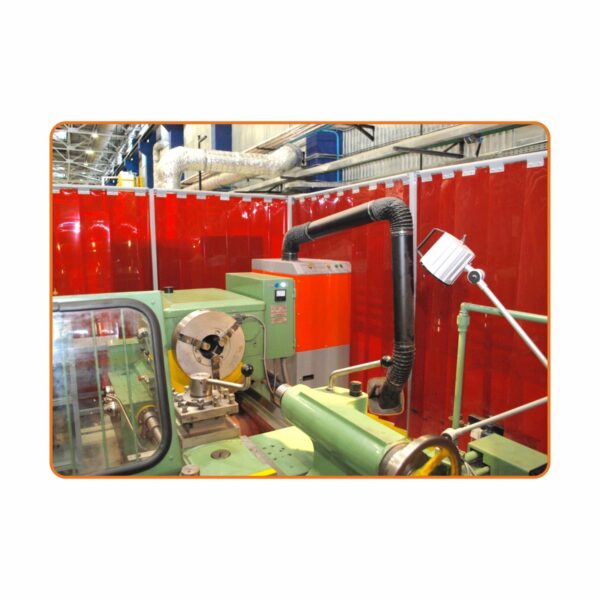

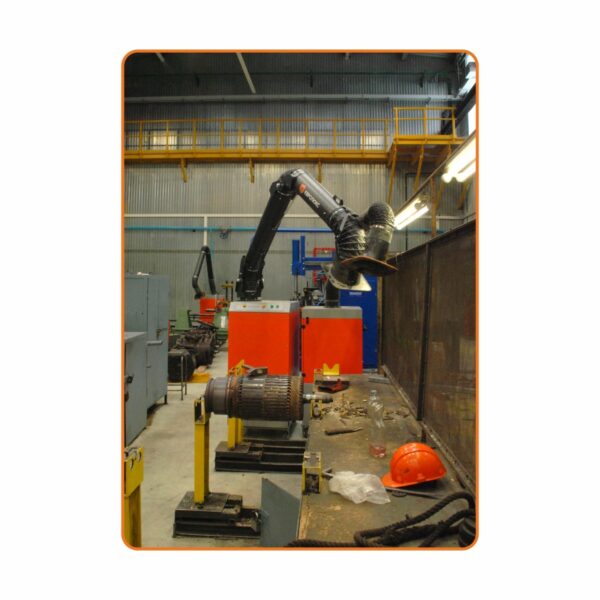

Вытяжное устройство серии ВУ / КВУ удаляют загрязнённый воздух непосредственно от мест их образования. Удаление происходит через единый воздуховод с помощью индивидуального вентилятора, либо через фильтровентиляционную систему центрального типа, фильтровентиляционные установки серии Фильтр-Мастер или поверхность сварочного вытяжного стола Металл-Мастер XL-Ф.
Рекомендации:
- расход воздуха 1000-1300м3/час.
- монтажная высота установки вытяжных устройств от 2 до 2,3м.
- температура перемещаемой воздушной среды до +700С.

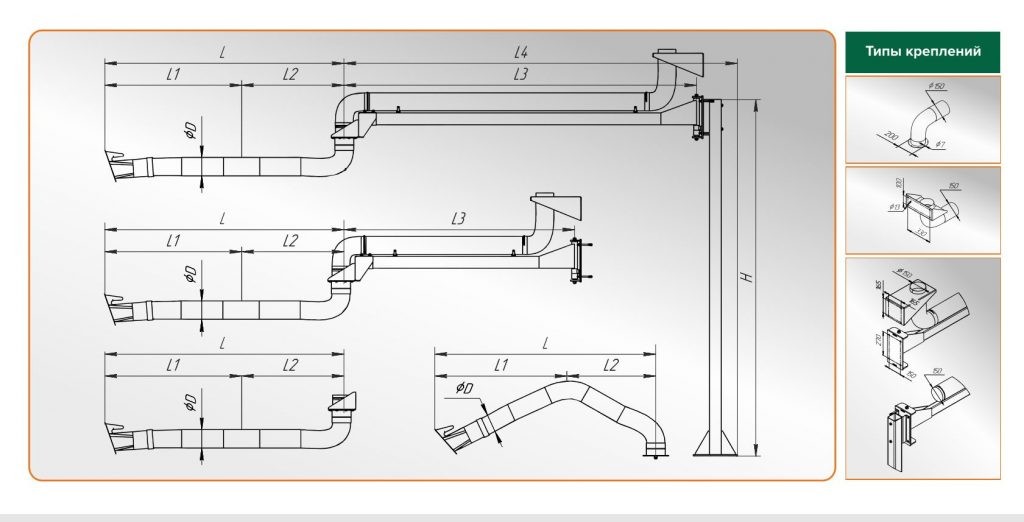

Вытяжное устройство Ø150 мм имеет много степеней свободы благодаря внутреннему опорному механизму. Конструкция устройства с поддерживающей пружиной и со сдвоенным шарикоподшипником в поворотной опоре обеспечивают плавное и лёгкое перемещение в пределах рабочего радиуса от 2 до 4 метров. Вытяжное устройство может закрепляться на несущих конструкциях цеха, колонне или опорной стойке для вытяжного рукава при помощи обвязки либо сварки. Вытяжное устройство способно поворачиваться вокруг опоры оси на 360˚. Вытяжные устройства доступны с диаметром воздуховода 160 мм или 200 мм.

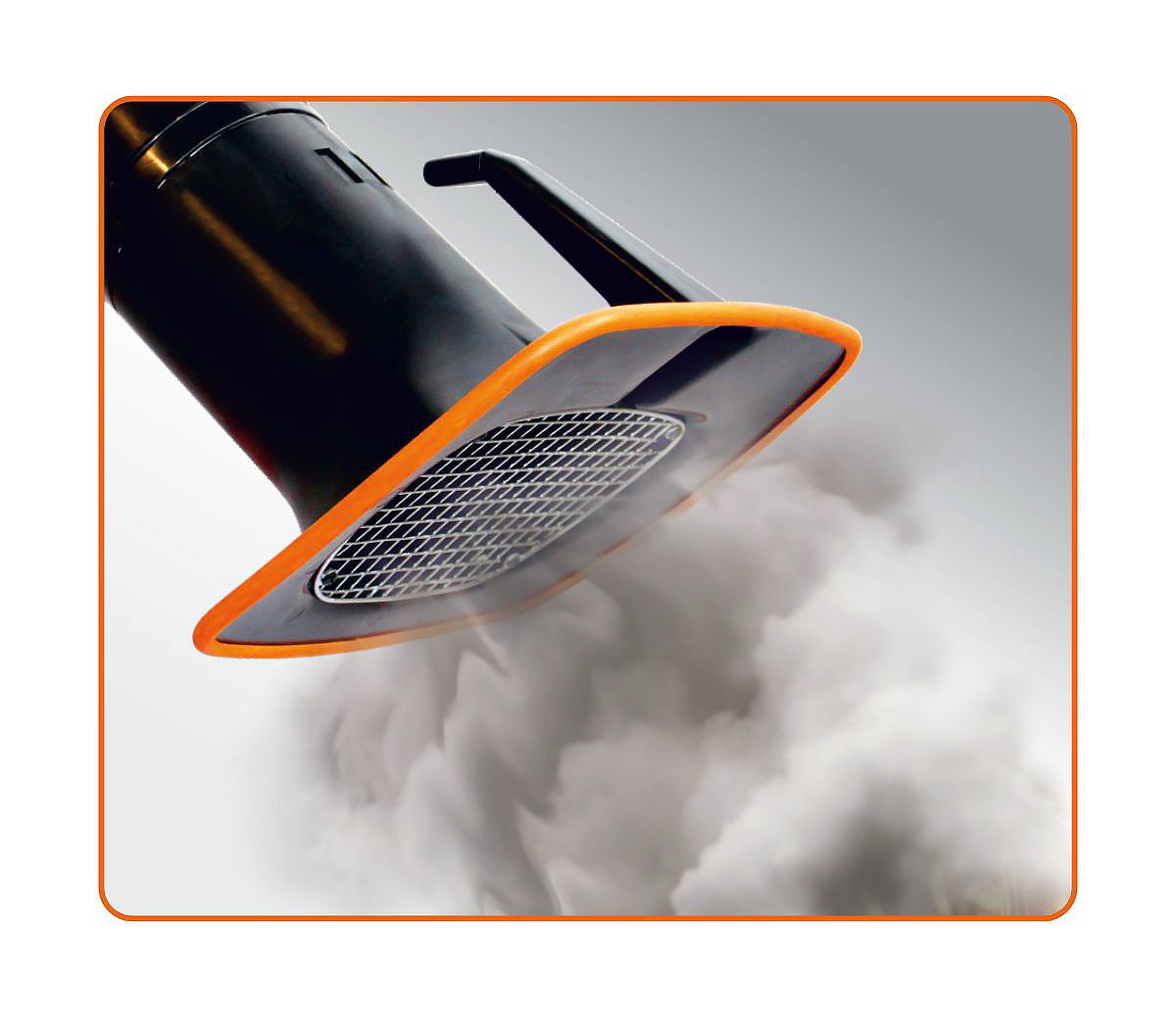

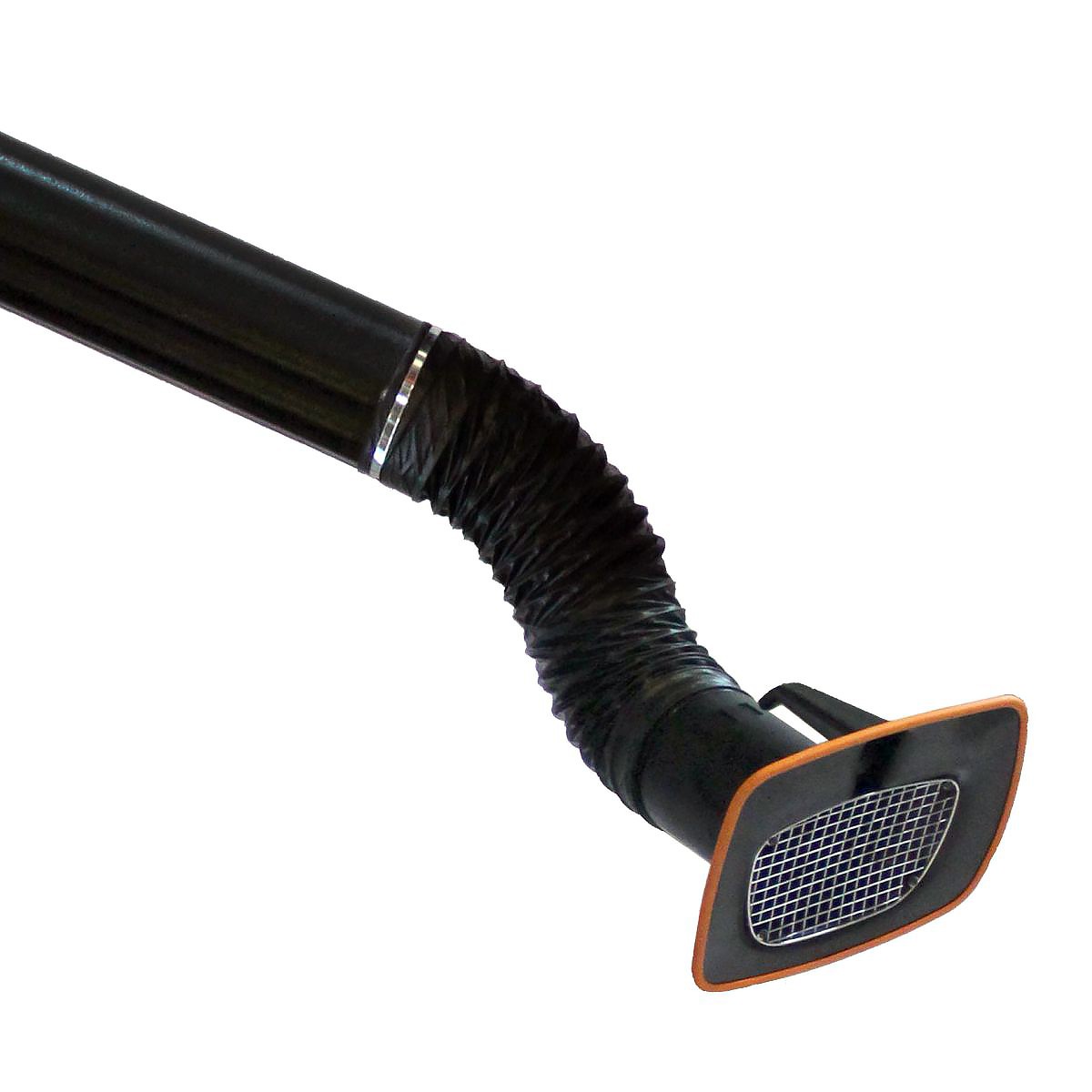

Конструкция вытяжной насадка обеспечивает охват широкой области удаления загрязнённого воздуха. А встроенные шиберные заслонки регулируют поток удаляемого воздуха.
На графике представлена зависимость давления и объема воздушного потока в вытяжных устройствах.
