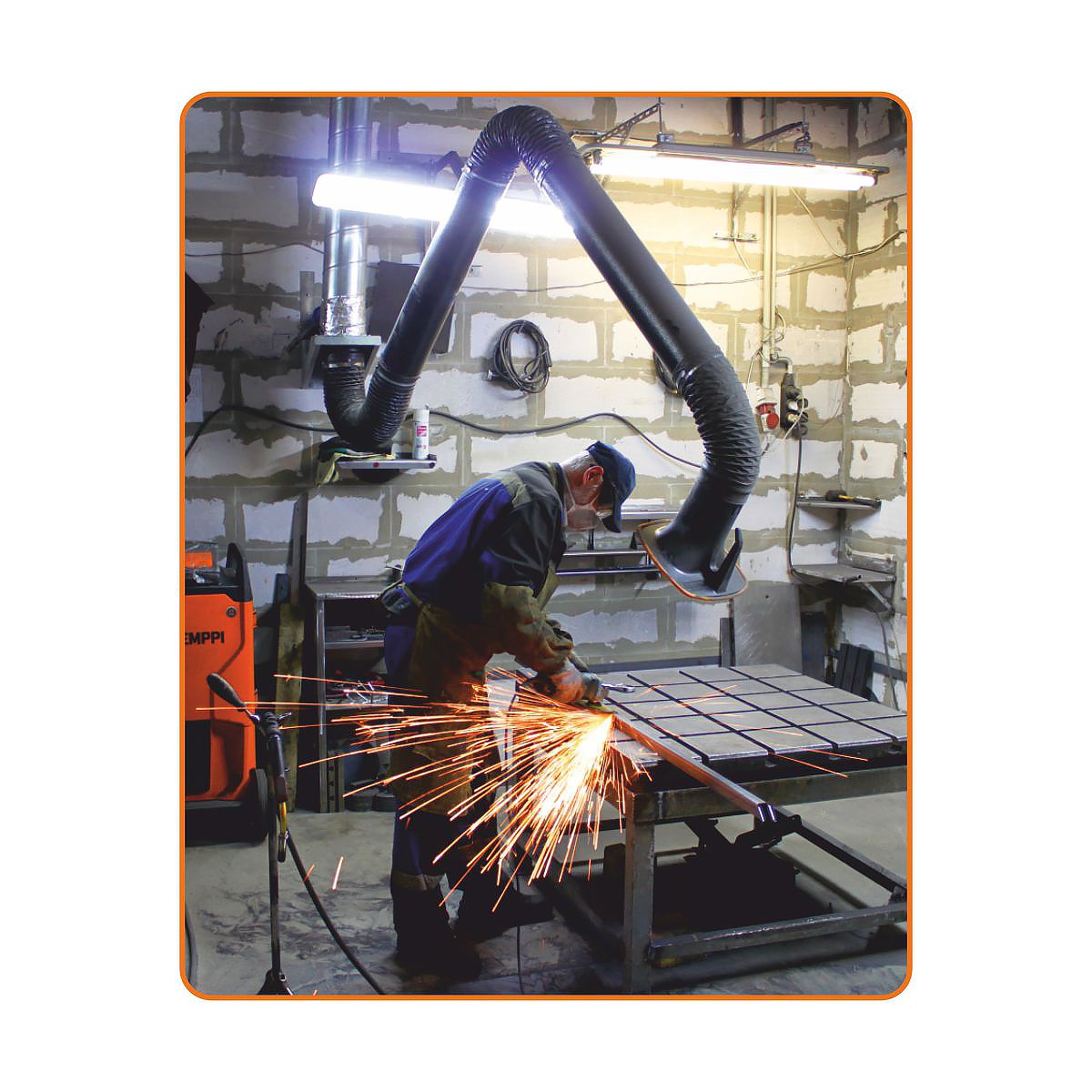

Вытяжное устройство серии ВУ / КВУ Ø160 мм — это устройство для улавливания и удаления не менее 75% загрязнённого воздуха, а именно:
- сварочных дымов и аэрозолей,
- различных видов пыли и дыма,
- вредных веществ.

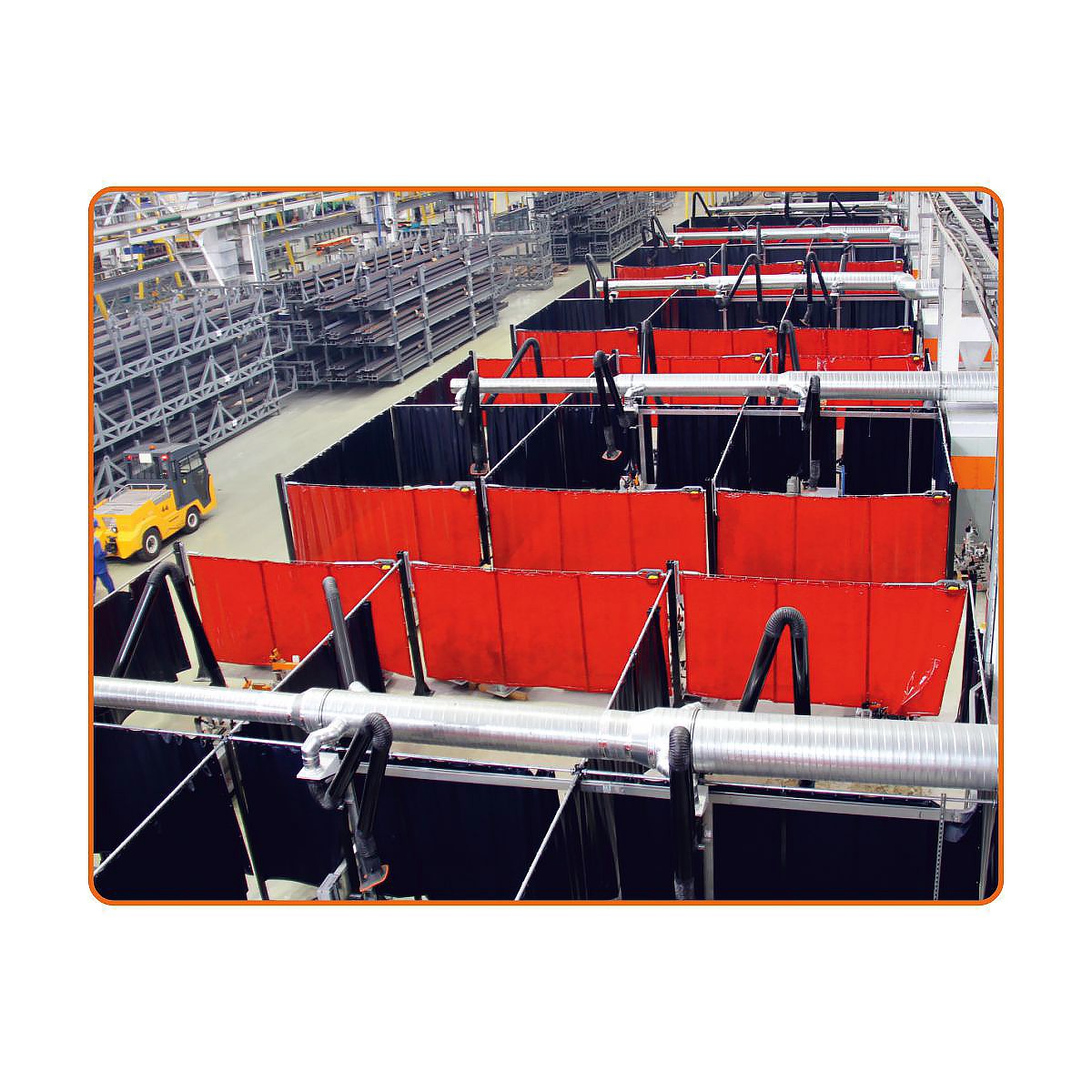

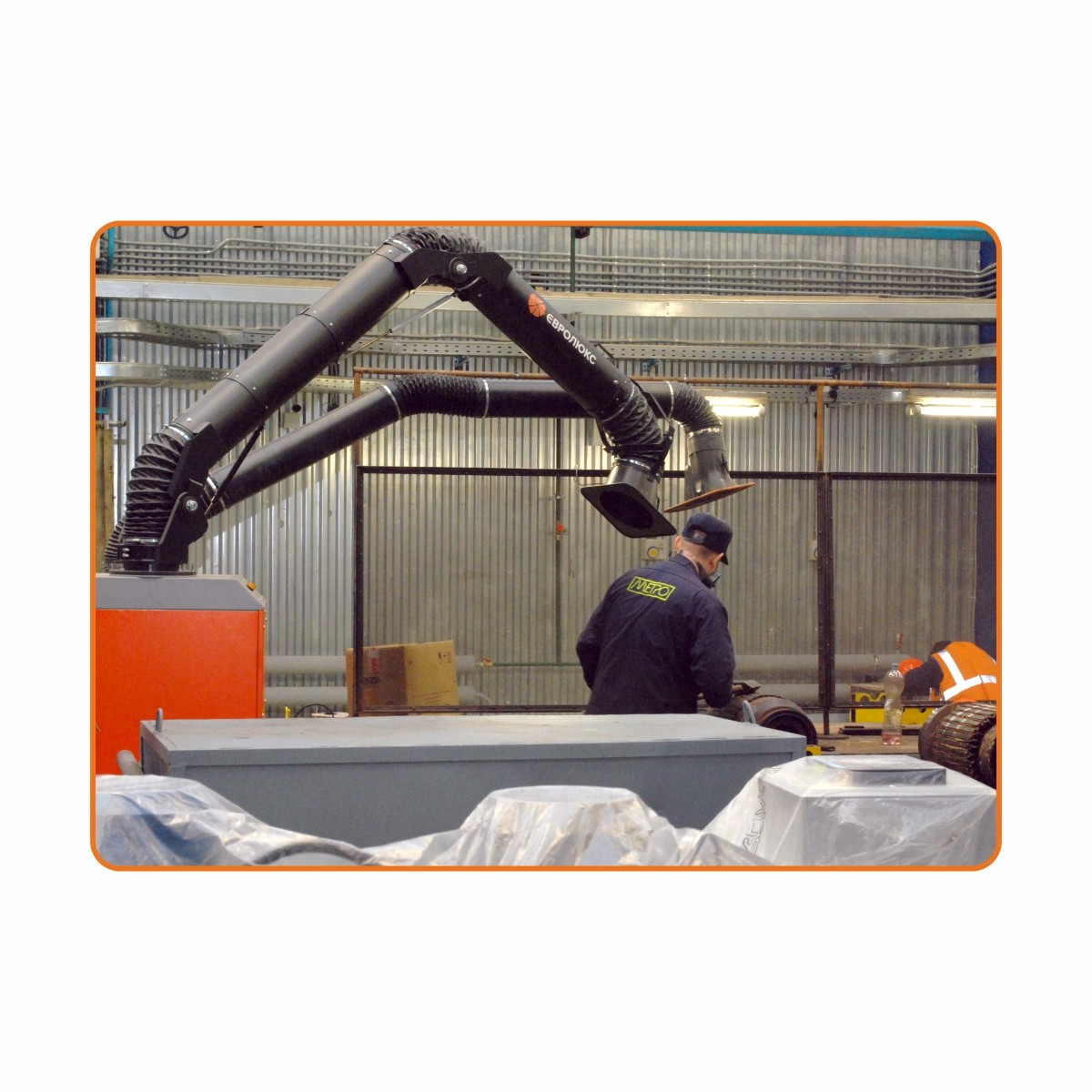

Вытяжное устройство серии ВУ / КВУ удаляют загрязнённый воздух непосредственно от мест их образования. Удаление происходит через единый воздуховод с помощью индивидуального вентилятора, либо через фильтровентиляционную систему центрального типа, фильтровентиляционные установки серии Фильтр-Мастер или поверхность сварочного вытяжного стола Металл-Мастер XL-Ф.
Рекомендации:
- расход воздуха 1000-1500м3/час.
- монтажная высота установки вытяжных устройств от 2 до 2,3м.
- температура перемещаемой воздушной среды до +700С.

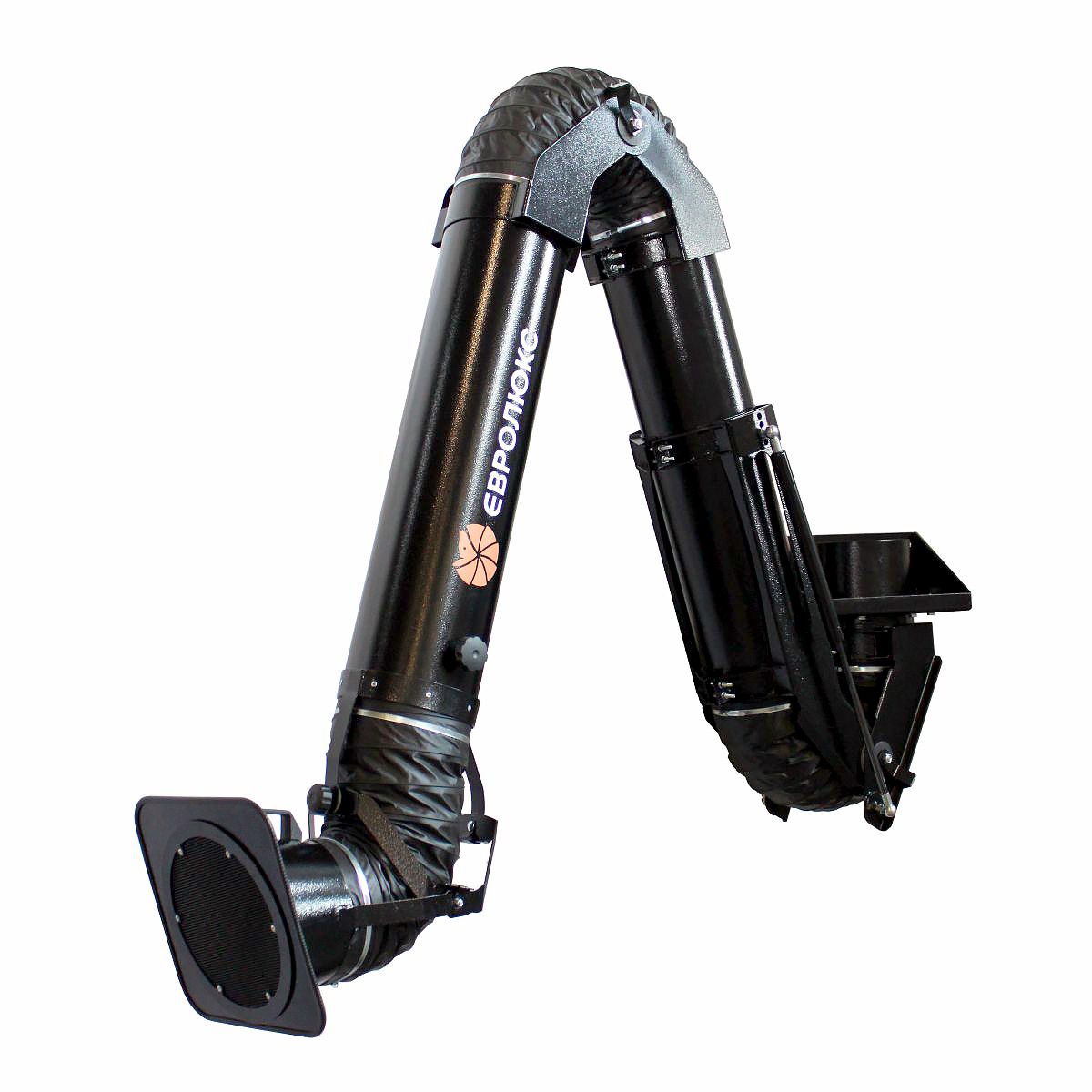

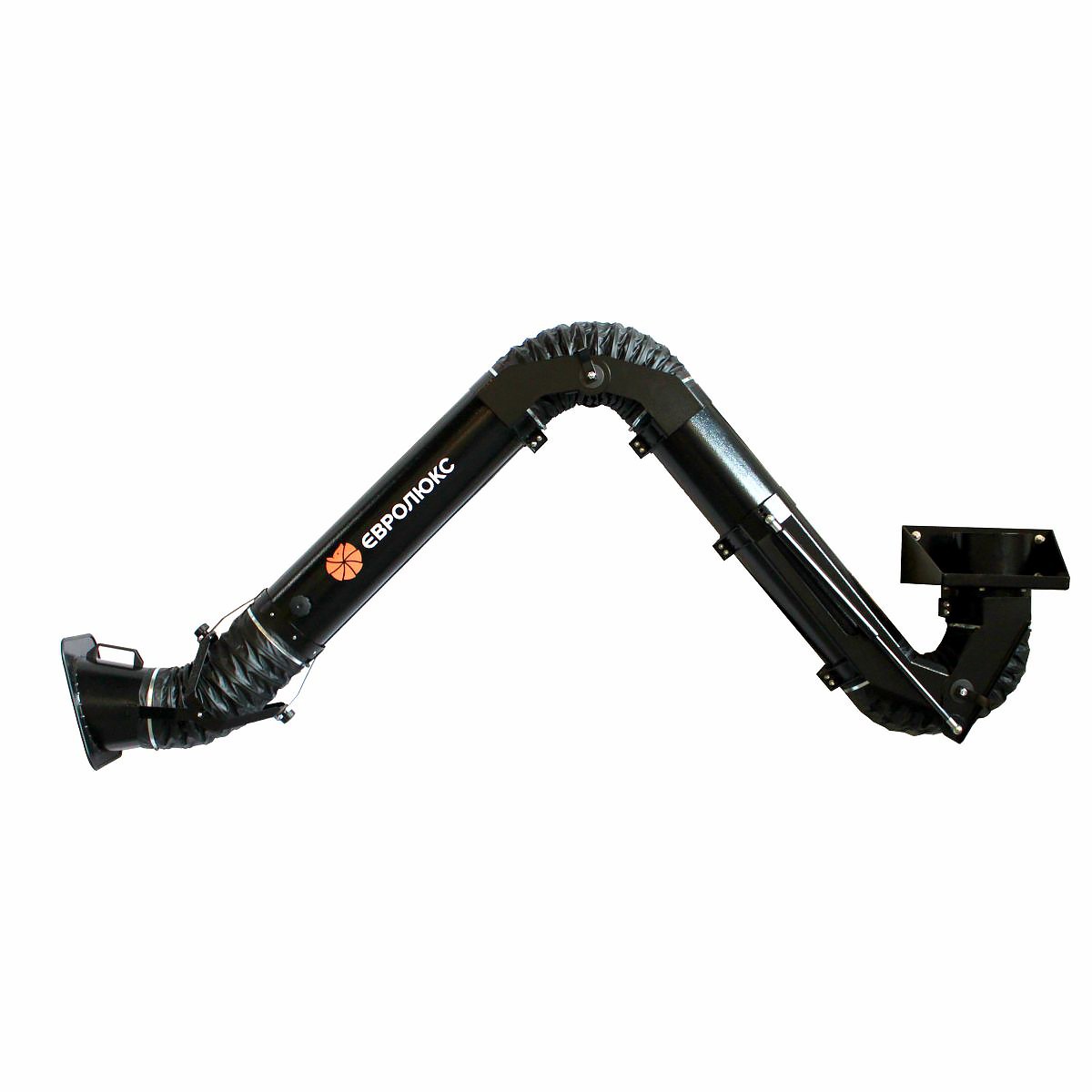

Вытяжное устройство Ø160 мм снабжено внешним поддерживающим гибридным фрикционно-пневматическим механизмом. Данный тип механизма обеспечивает плавное надежное перемещение, поддержку и фиксацию устройства во всем рабочем диапазоне от 2 до 5 метров. Вытяжное устройство может закрепляться на несущих конструкциях цеха, колонне или опорной стойке для вытяжного рукава при помощи обвязки либо сварки. Вытяжное устройство способно поворачиваться вокруг опоры оси на 360˚. Вытяжные устройства доступны с диаметром воздуховода 150 мм или 200 мм.
Конструкция вытяжной насадка обеспечивает охват широкой области удаления загрязнённого воздуха. А встроенные шиберные заслонки регулируют поток удаляемого воздуха.
Особенности и преимущества:
- Полая конструкция воздуховодов;
- Газовые амортизаторы;
- Большой выбор типоразмеров;
- Встроенная воздушная заслонка для регулировки;
- Прочная и износостойкая конструкция;
- Опционально воронке два выключателя для подсветки и вентилятора.
На графике представлена зависимость давления и объема воздушного потока в вытяжных устройствах.
