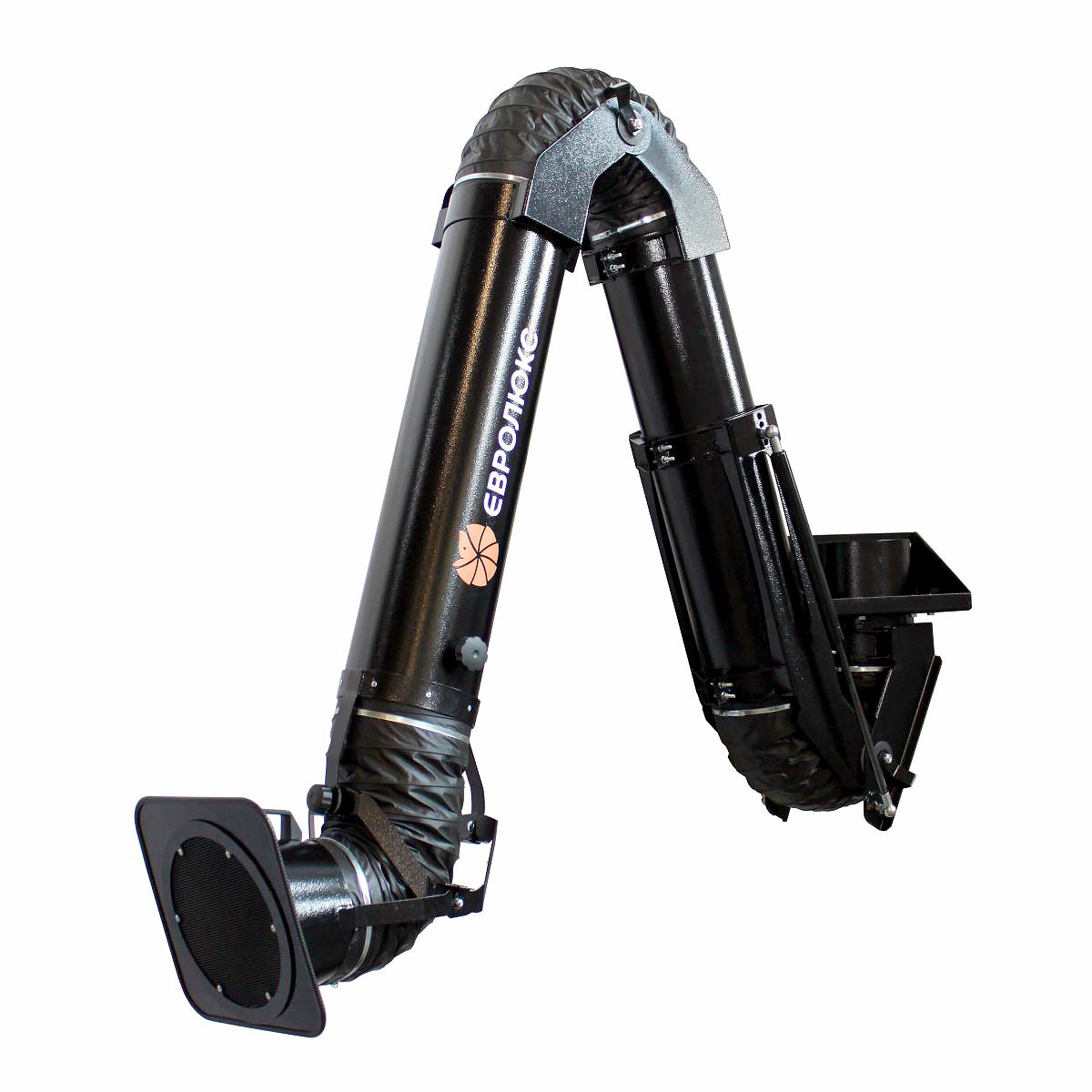

Вытяжное устройство серии ВУ/КВУ Ø200 мм — это устройство для улавливания и удаления не менее 75% загрязнённого воздуха, а именно:
- сварочных дымов и аэрозолей,
- различных видов пыли и дыма,
- вредных веществ .

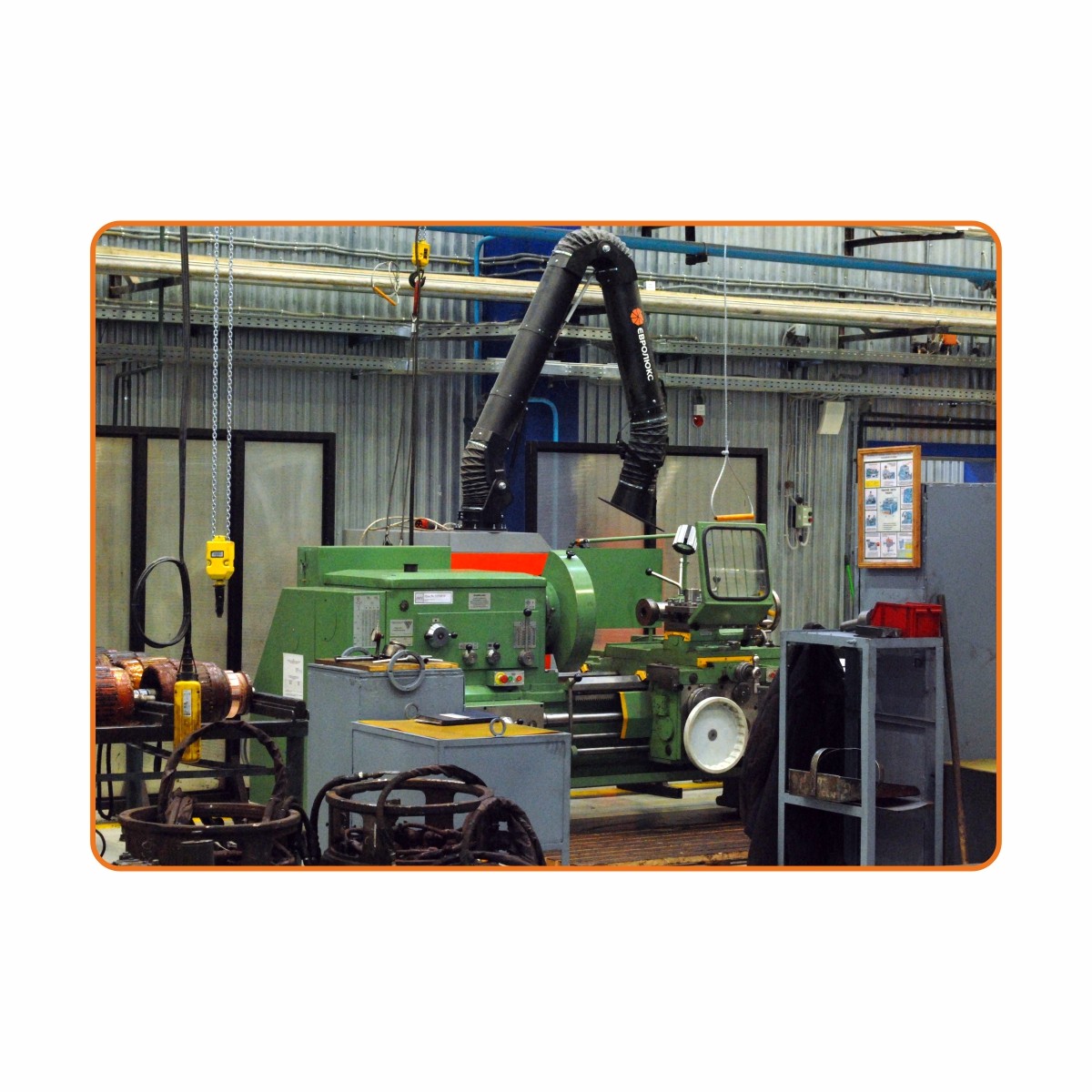

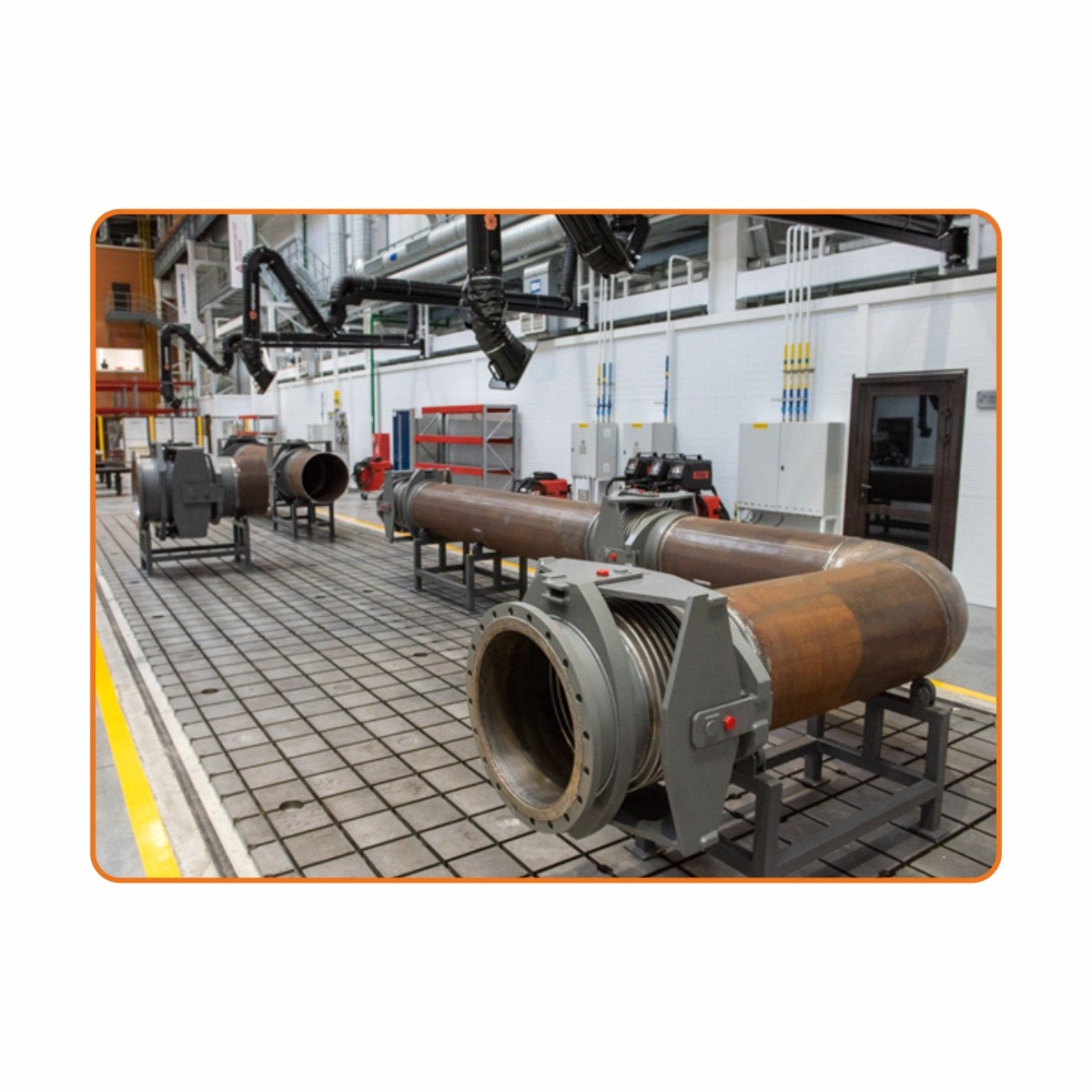

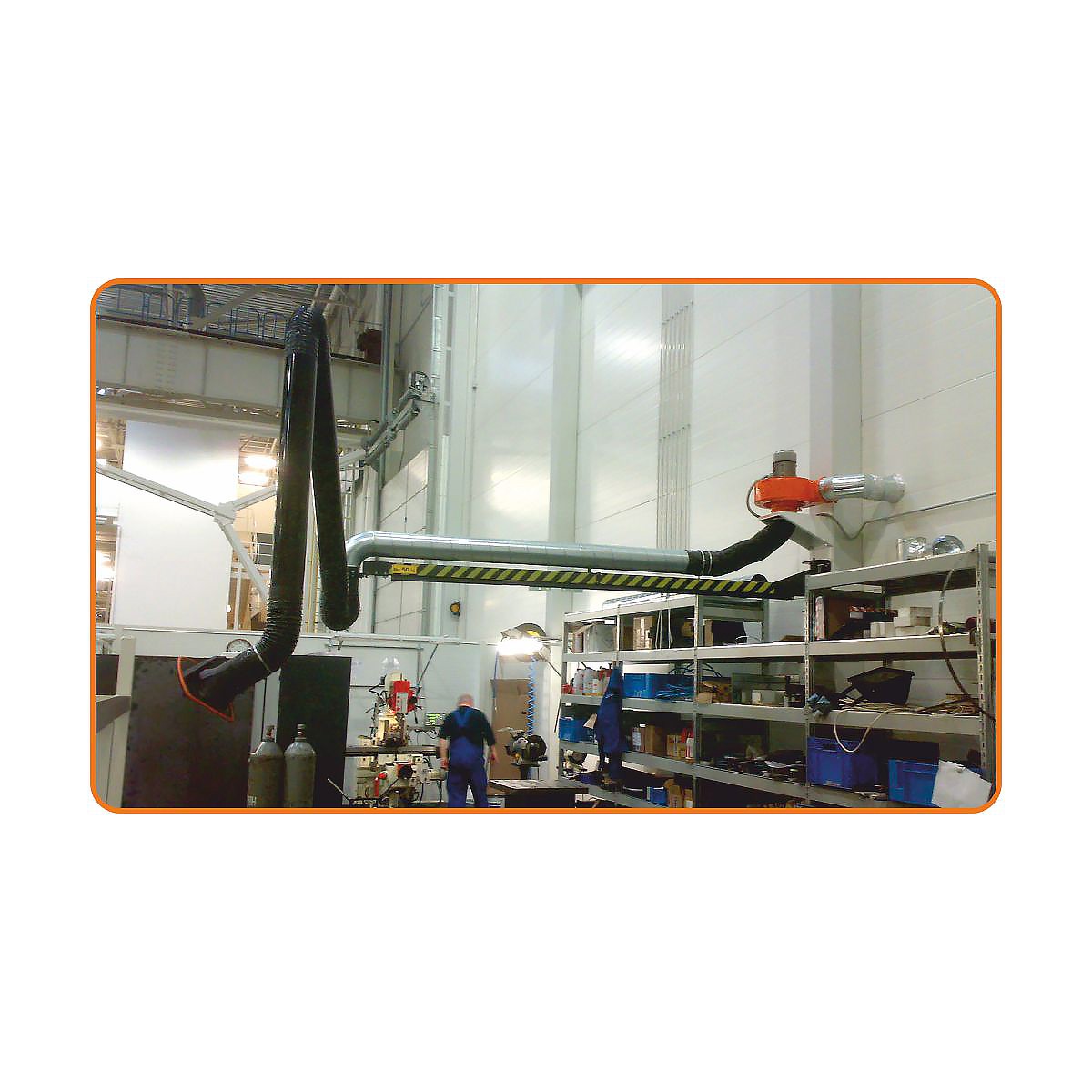

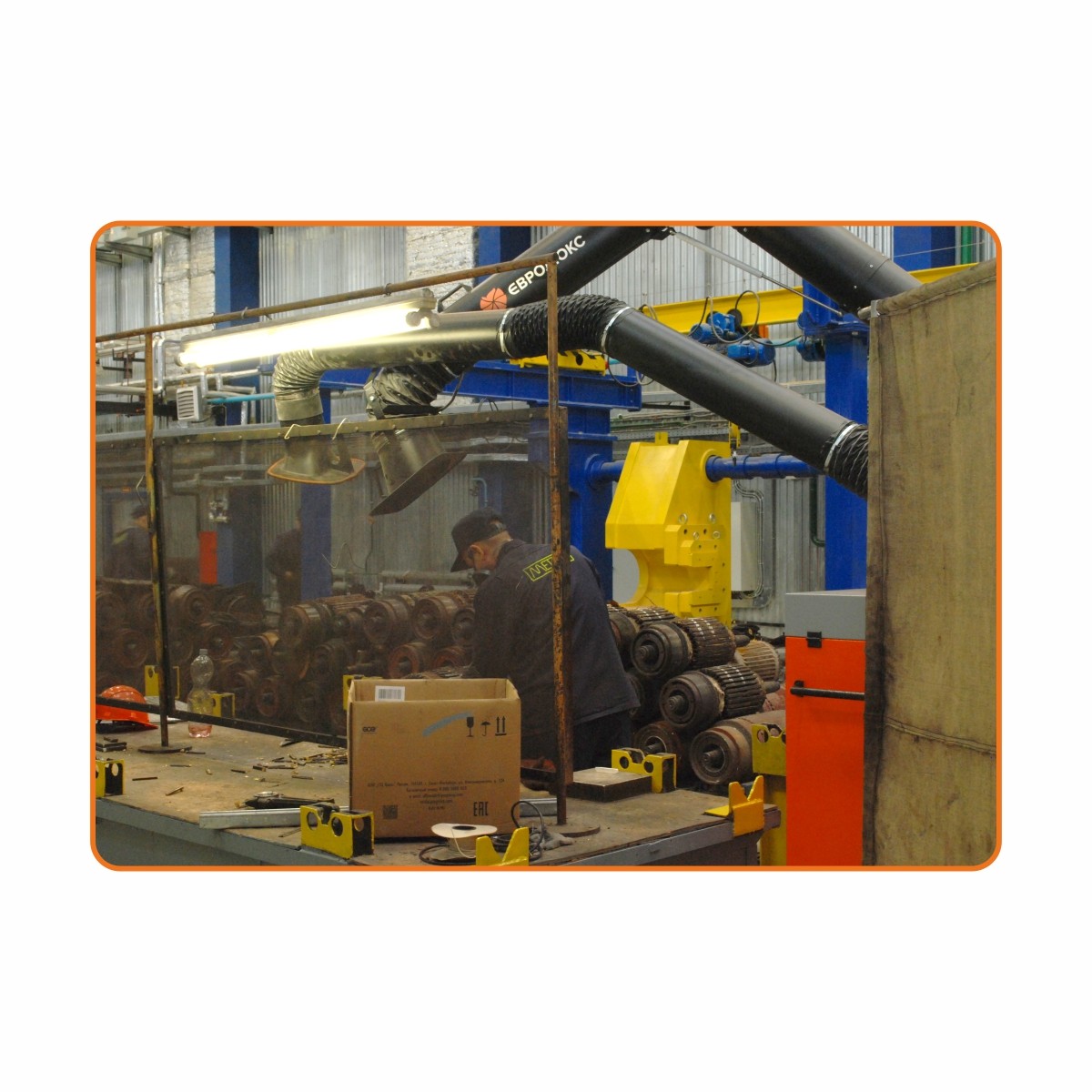

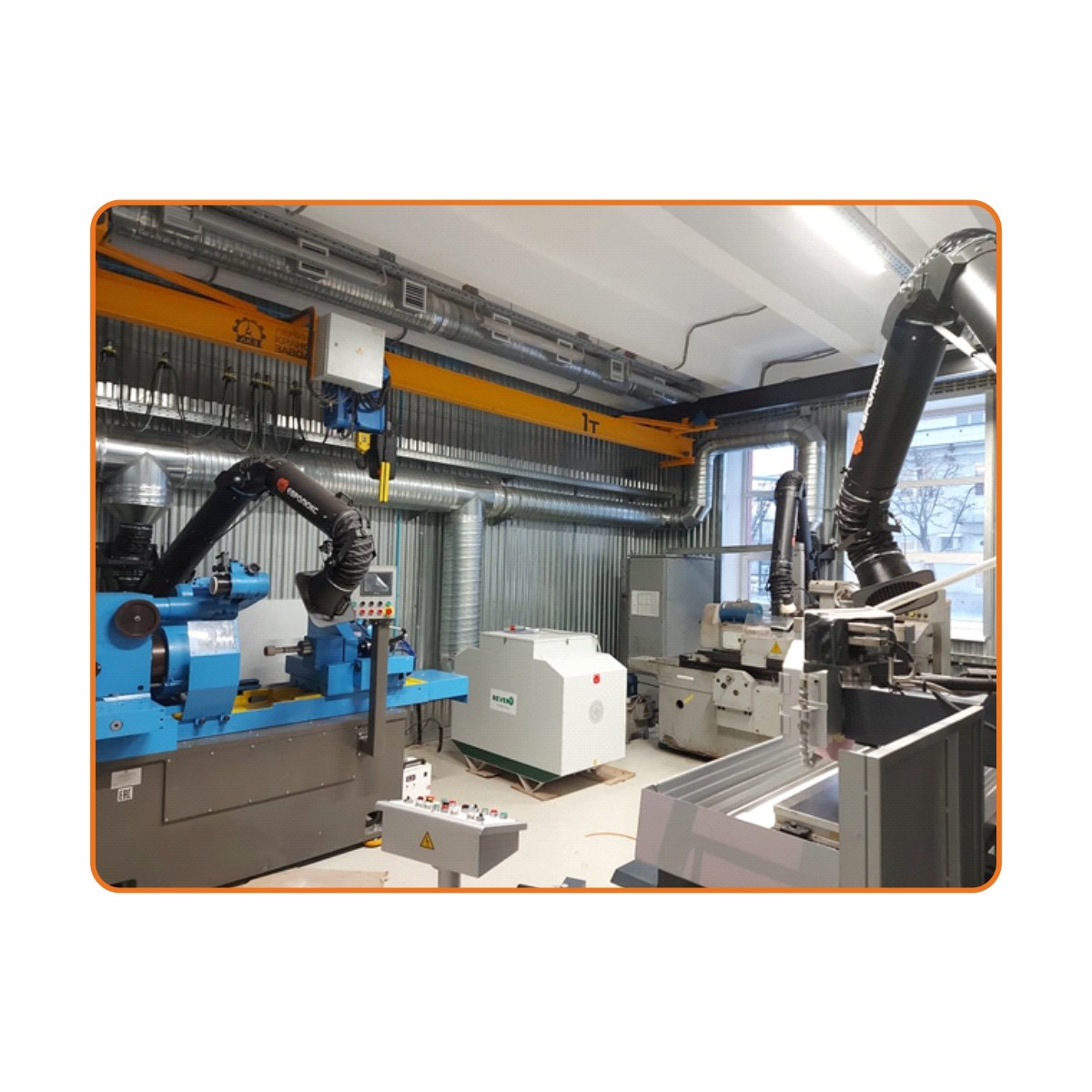

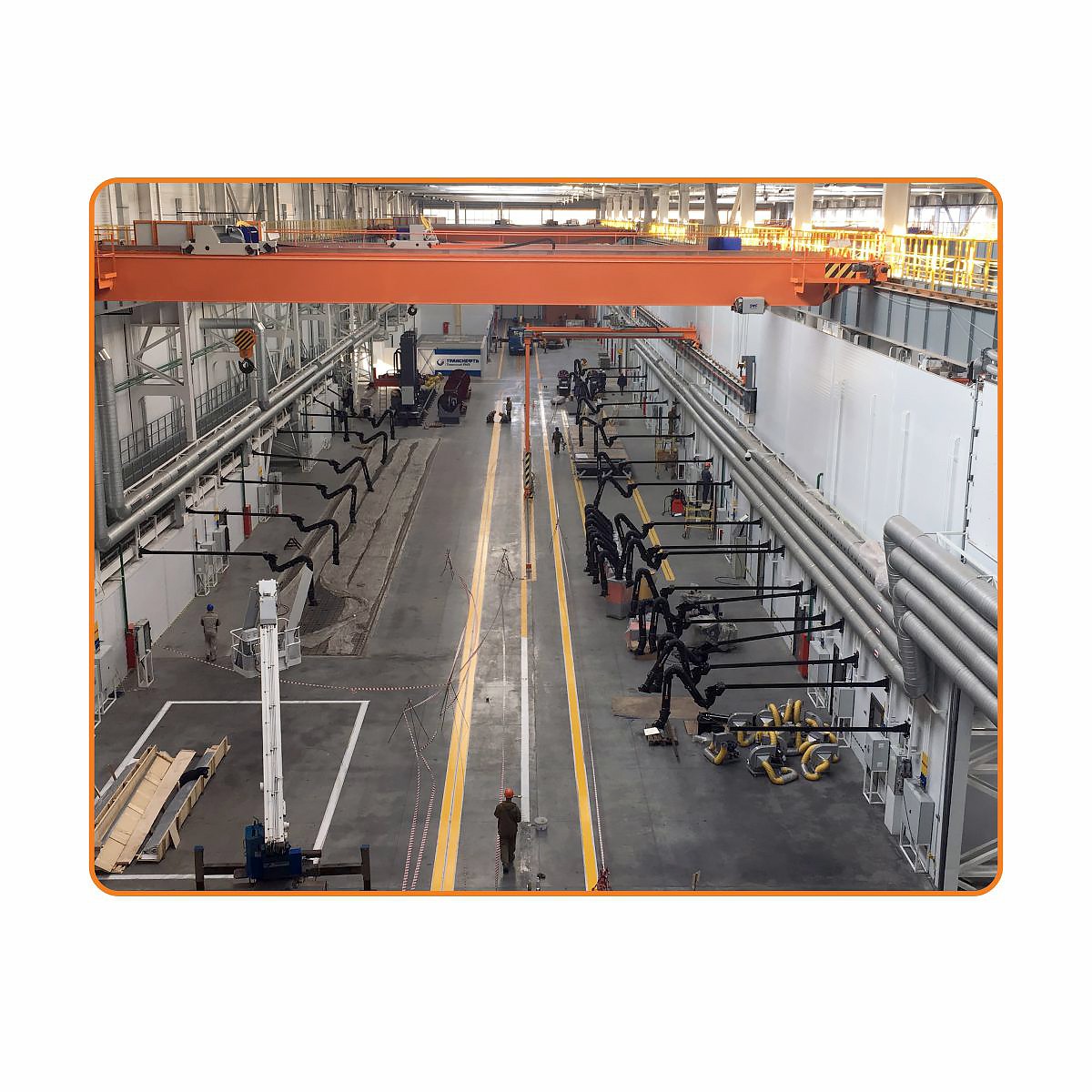

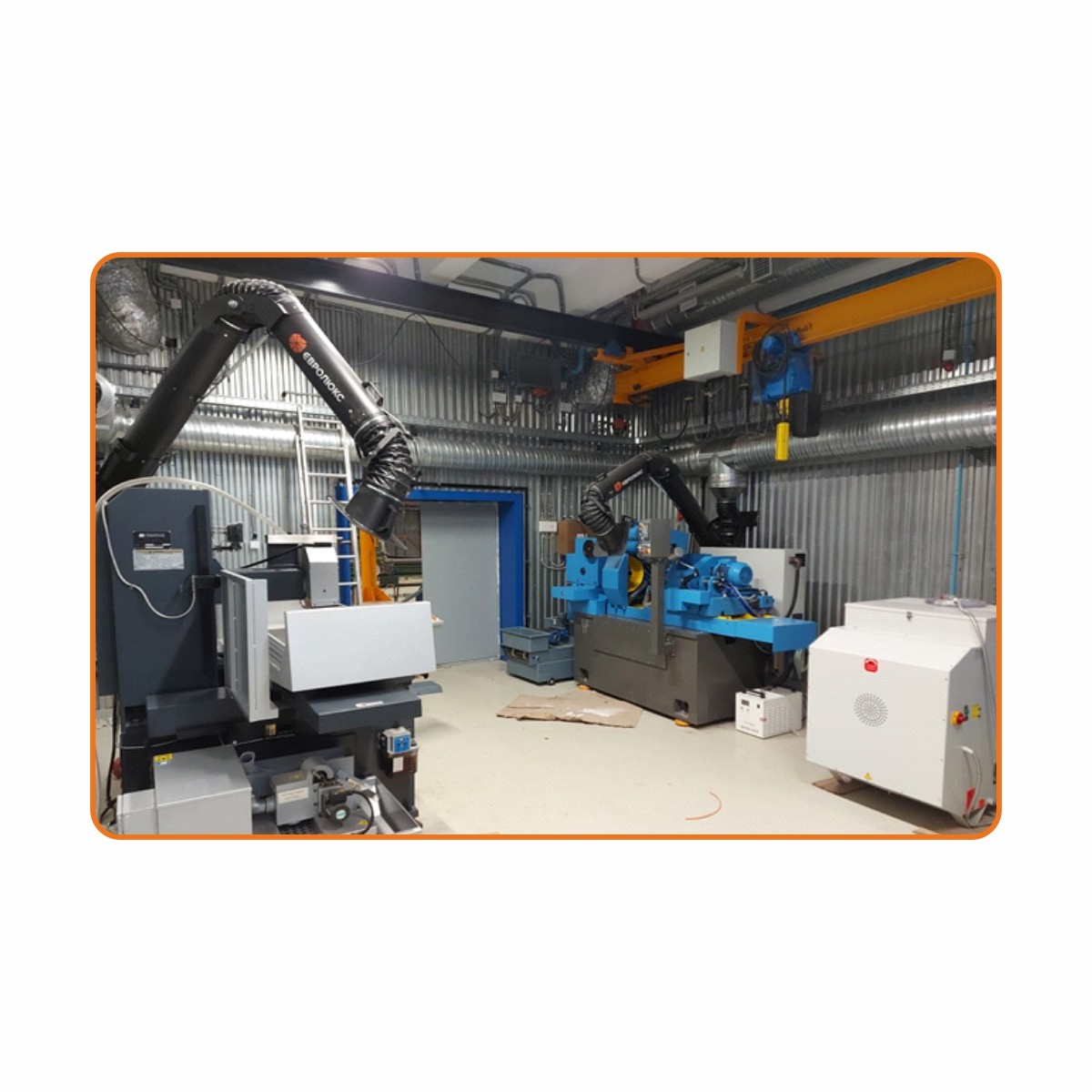

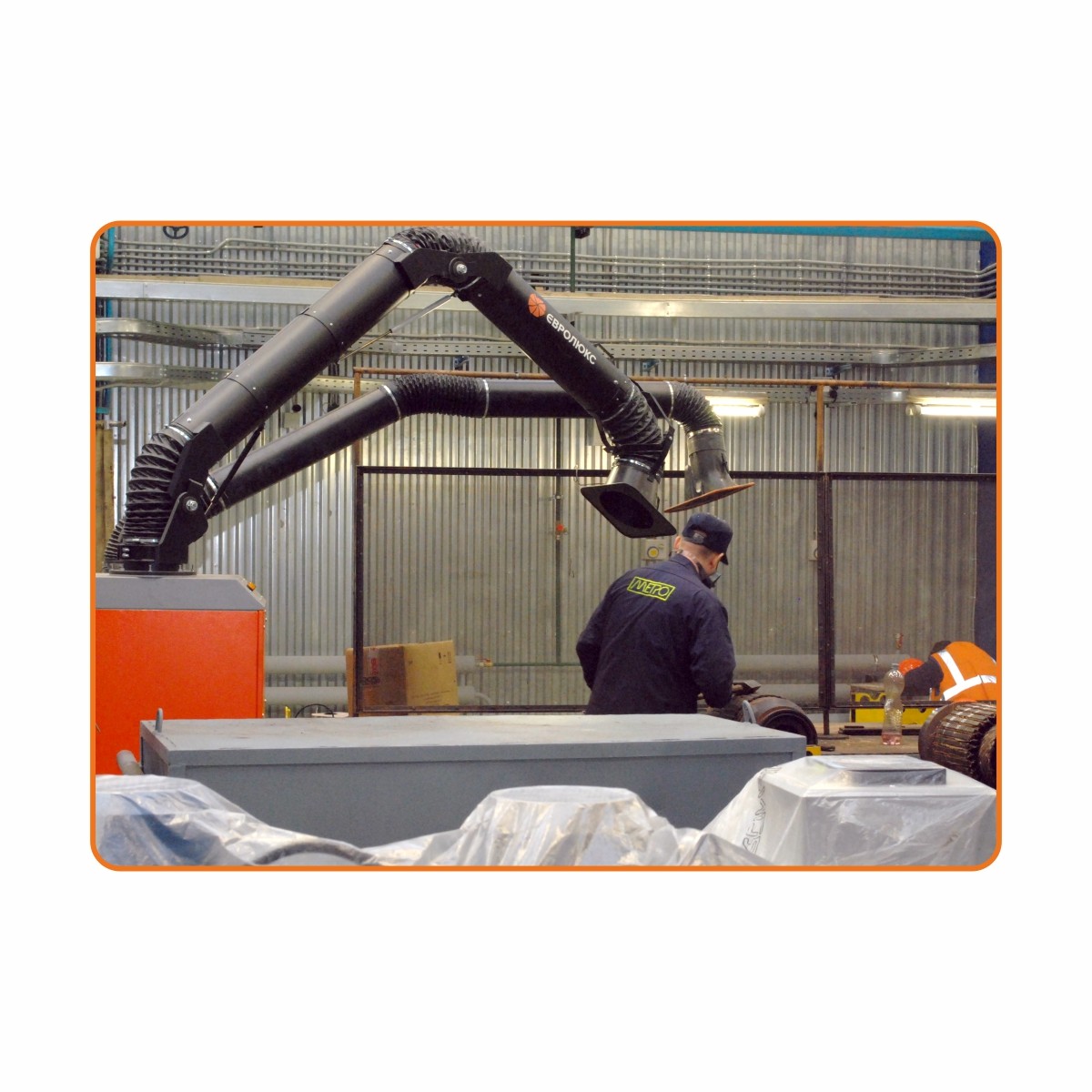

Вытяжное устройство серии ВУ / КВУ удалят загрязнённый воздух непосредственно от мест их образования. Удаление происходит через единый воздуховод с помощью индивидуального вентилятора, либо через фильтровентиляционную систему центрального типа, фильтровентиляционные установки серии Фильтр-Мастер или поверхность сварочного вытяжного стола Металл-Мастер XL-Ф.
Рекомендации:
- расход воздуха 1000-2000м3/час.
- монтажная высота установки вытяжных устройств от 2 до 3м.
- температура перемещаемой воздушной среды до +700С.

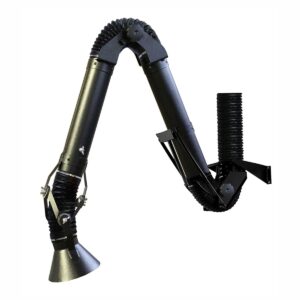

Вытяжное консольно-поворотное устройство состоит из однобалочного консольного механизма с тормозом консоли. Радиус рабочей зоны такой конструкции вытяжного устройства от 5 до 7 метров.

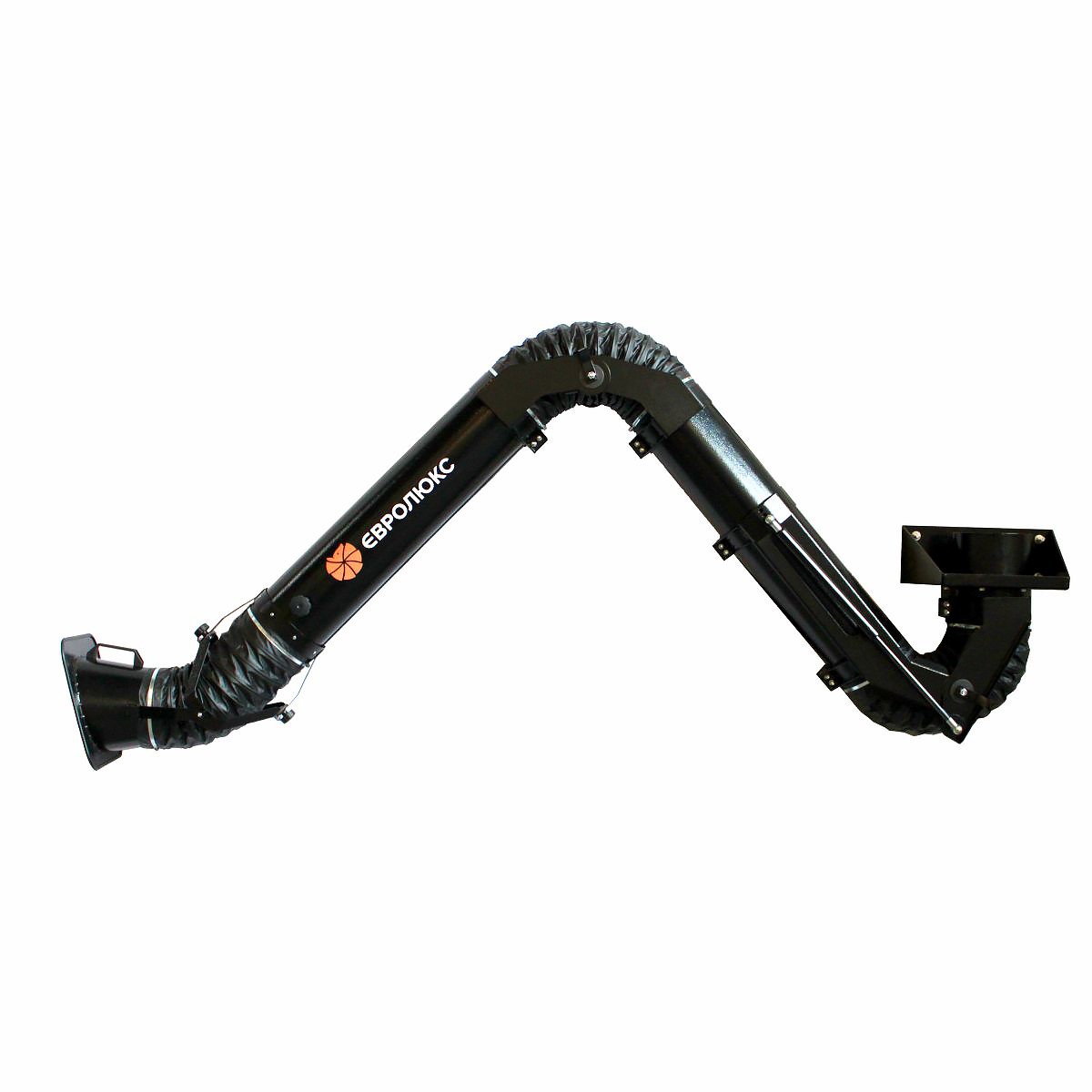

Вытяжное устройство ВУ/КВУ Ø 200 имеет внешнюю опорную поддерживающую пружину и сдвоенным шарикоподшипником в поворотной опоре, которые обеспечивают устройству плавное и лёгкое перемещение в пределах рабочей зоны действия. Вытяжное устройство может закрепляться на несущих конструкциях цеха, колонне или опорной стойке для вытяжного рукава при помощи обвязки либо сварки. А также могут поворачиваться вокруг оси опоры на 360˚. Вытяжные устройства доступны с диаметром воздуховода 160 мм или 150 мм.

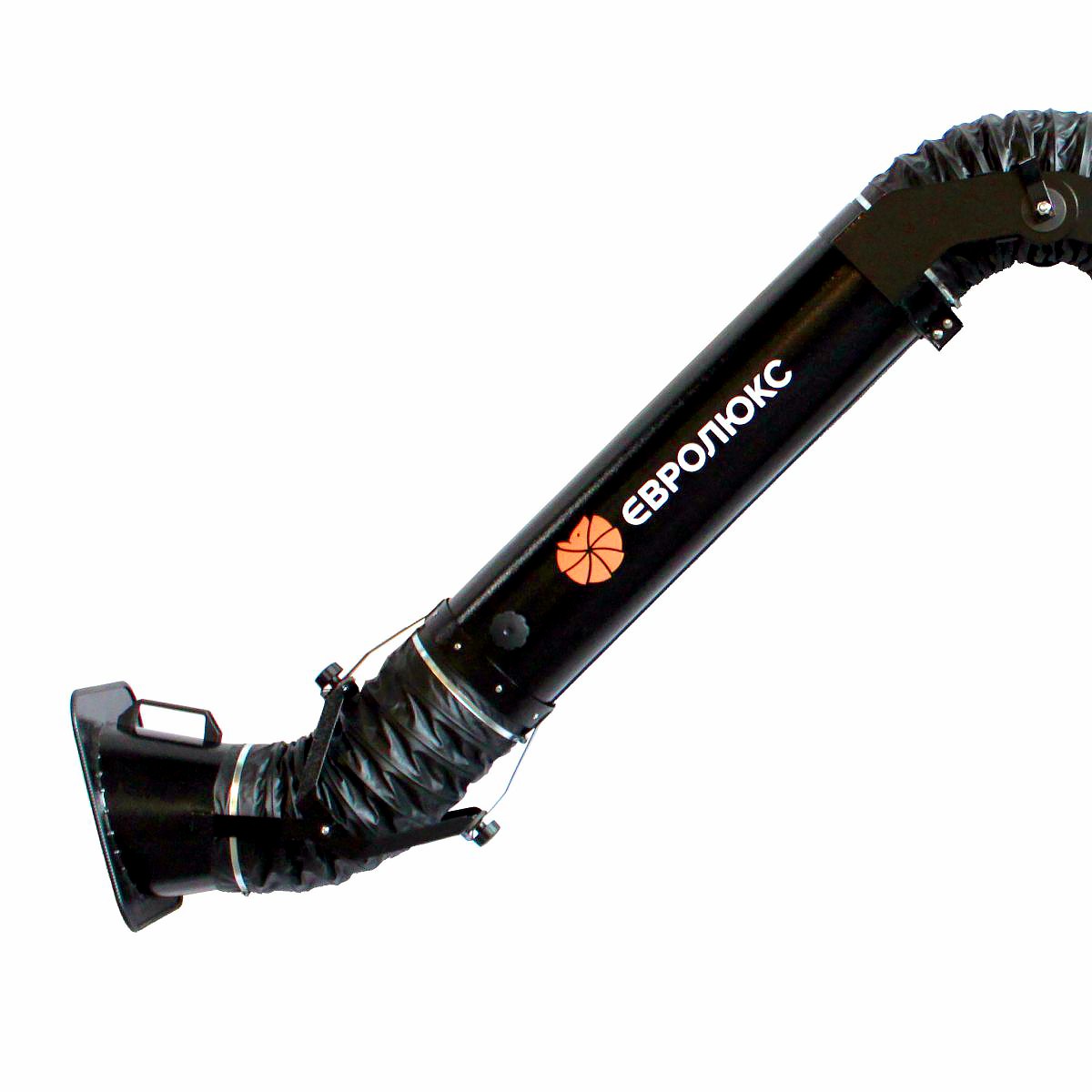

Конструкция вытяжной насадка обеспечивает охват широкой области удаления загрязнённого воздуха. А встроенные шиберные заслонки регулируют поток удаляемого воздуха.
На графике представлена зависимость давления и объема воздушного потока в вытяжных устройствах.
