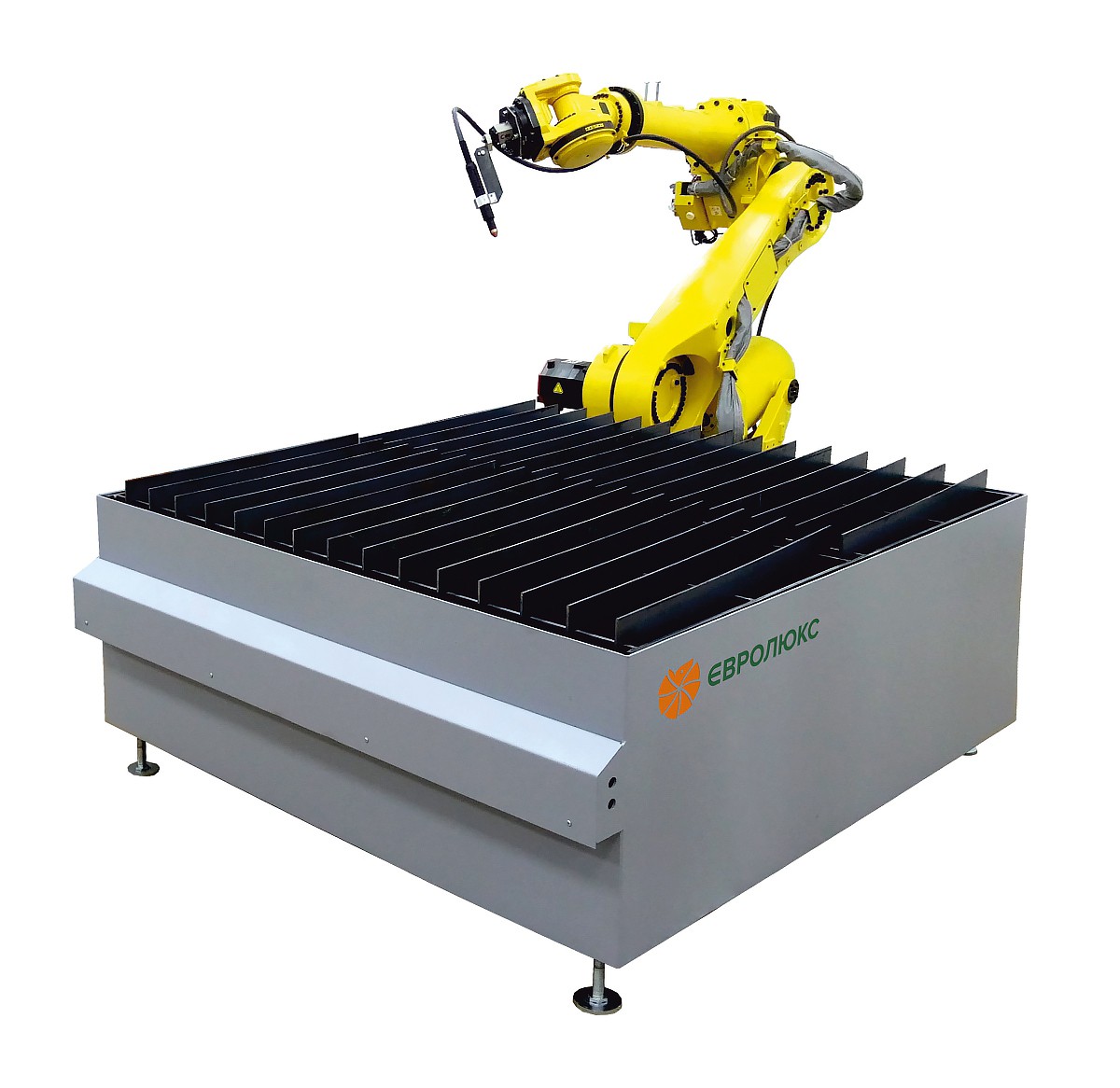

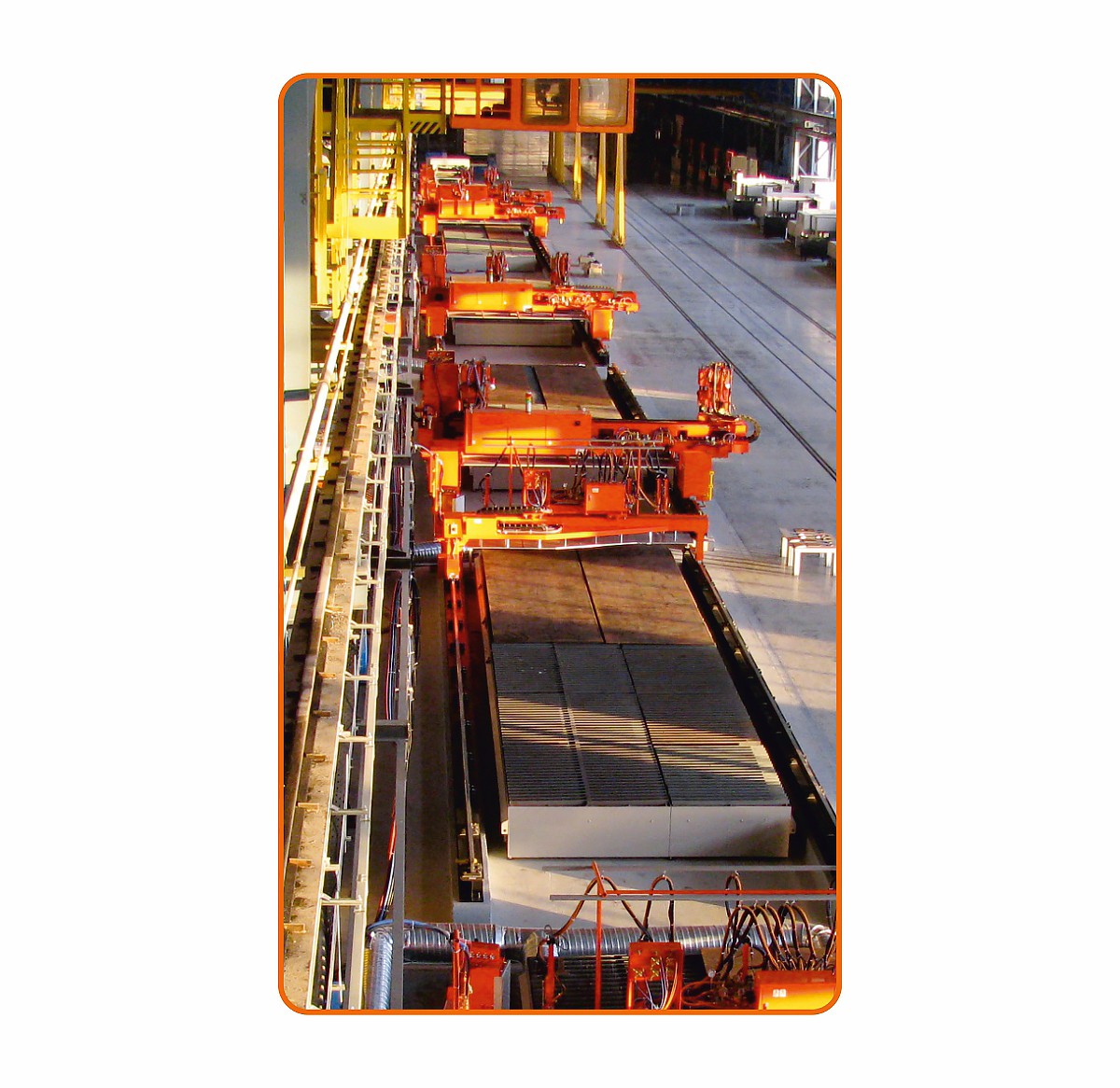

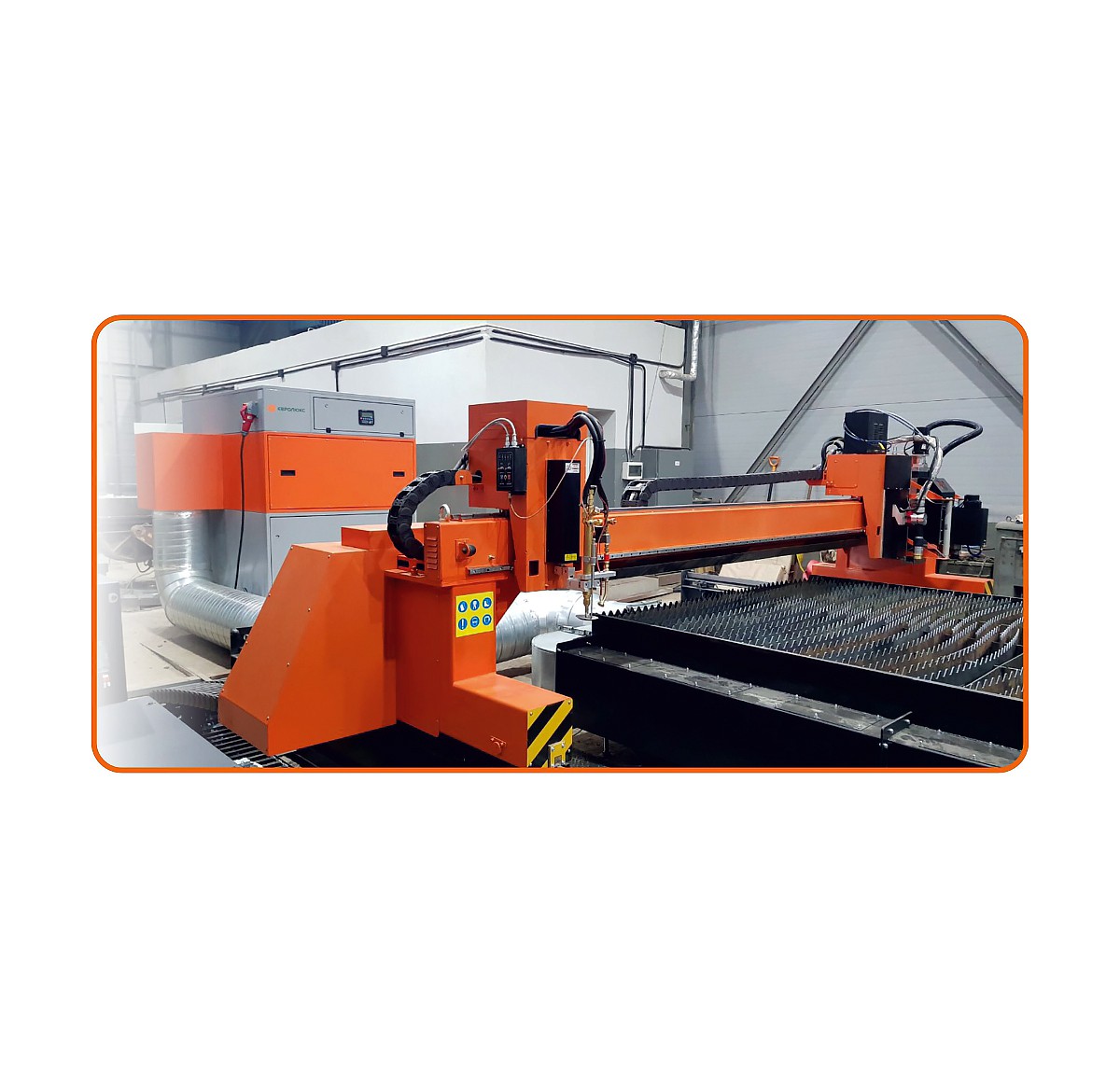

Вытяжной стол для термической резки PlasmaMaster имеет секционную конструкцию с циклонным эффектом и встроенными вытяжными каналами. В которых используется давление, возникающее при резке металла.

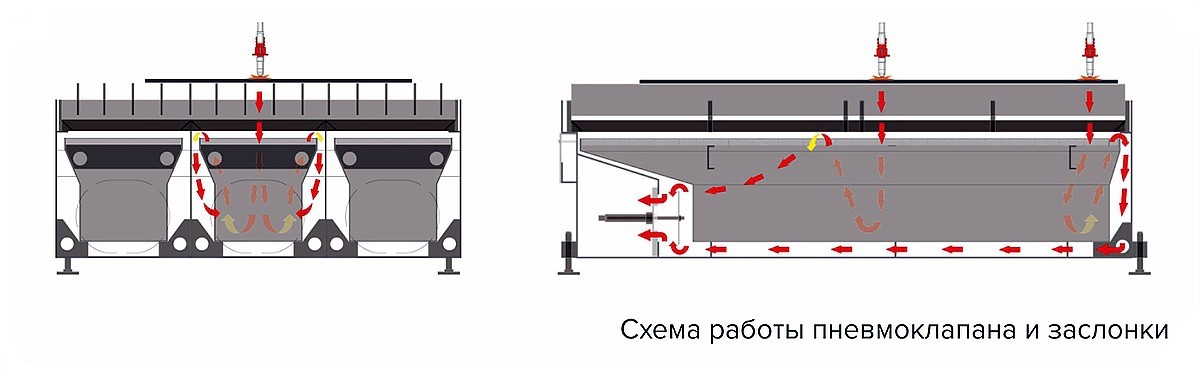

По длине стола проходит встроенный вытяжной канал с пневмоклапанами открытия и закрытия для каждой секции. Благодаря этому каналу происходит локальное удаления дыма только из секции, над которой находится портал резательного устройства, и происходит процесс резки. Такой вариант работы позволяет подключать фильтровальную установку более низкой производительности, что значительно оптимизирует производственные затраты.
Для работы пневмоклапанов необходимо обеспечить подвод к столу сжатого воздуха с рабочими параметрами:
- давление – 6 атм. (6 кгс/см2),
- чистота сжатого воздуха по ГОСТ 17433-80 класс загрязненности 11,
- по стандарту DIN ISO 8573-1 класс очистки 4.
Секционное удаление пылевых частиц и газов в столе термической резки регулируется пневматическим способом с помощью прижимной каретки прикреплённой к порталу резательного устройства. Либо электронным способом путём соединения с системой управления резательных устройств (опция).

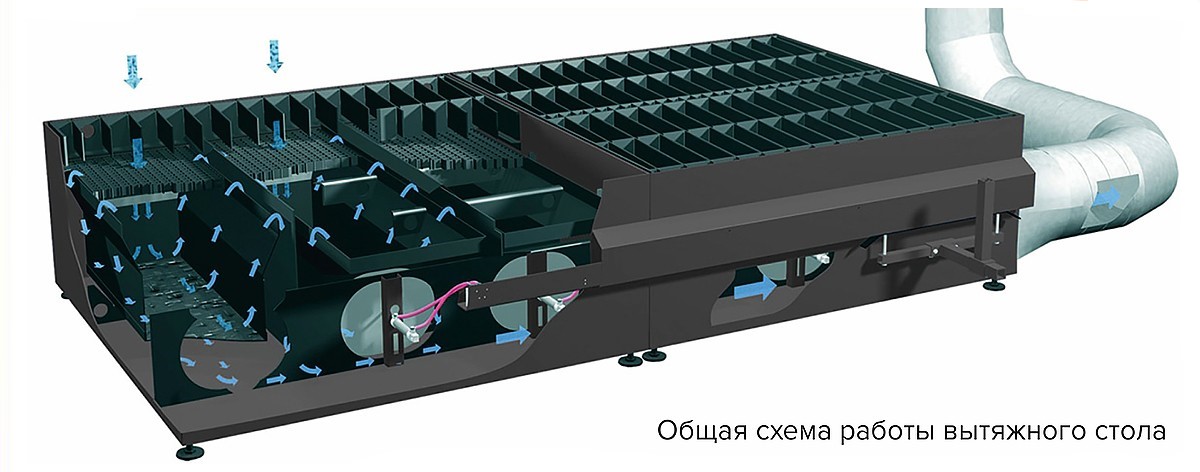

В конструкции стола также предусмотрена система удаления продуктов горения от места их образования (от плоскости листа). Она включает в себя сеть внутренних воздушных каналов и распределительные клапаны с пневмосистемой их привода. В результате работы стола крупные загрязнения (шлак) остаются в нижней части ванн, которые необходимо периодически опорожнять, а дым и сверхмелкие пылевые частицы с размером от 0,1 мкм до 1,0 мкм поднимаются вверх, где они улавливаются интегрированной системой поверхностного отсасывания и очищаются фильтровентиляционной установкой типа FCS.
Вытяжной стол для термической резки PlasmaMaster имеет следующую комплектацию:
- cтол термической резки необходимого размера (модуль, или комплект модулей);
- комплект пневматических клапанов и цилиндров;
- передвижная каретка, комплект (прижимная линейка);
- комплект опорных рёбер для резки;
- комплект ванн (секций) шириной 515 мм;
- присоединительный фланец Ø 315 мм или Ø 355 мм (переходник к воздуховоду);
- необходимый комплект крепежа (для сборки стола термической резки);
- окраска в цвет RAL 7037 – серый.
Внимание! Для работы пневмоклапанов необходимо обеспечить подвод к столу сжатого воздуха с рабочими параметрами: давление – 6 атм. ( 6 кгс/см2 ). Требования к чистоте сжатого воздуха: по ГОСТ 17433-80 класс загрязненности «11» (по стандарту DIN ISO 8573-1 класс очистки «4»).
