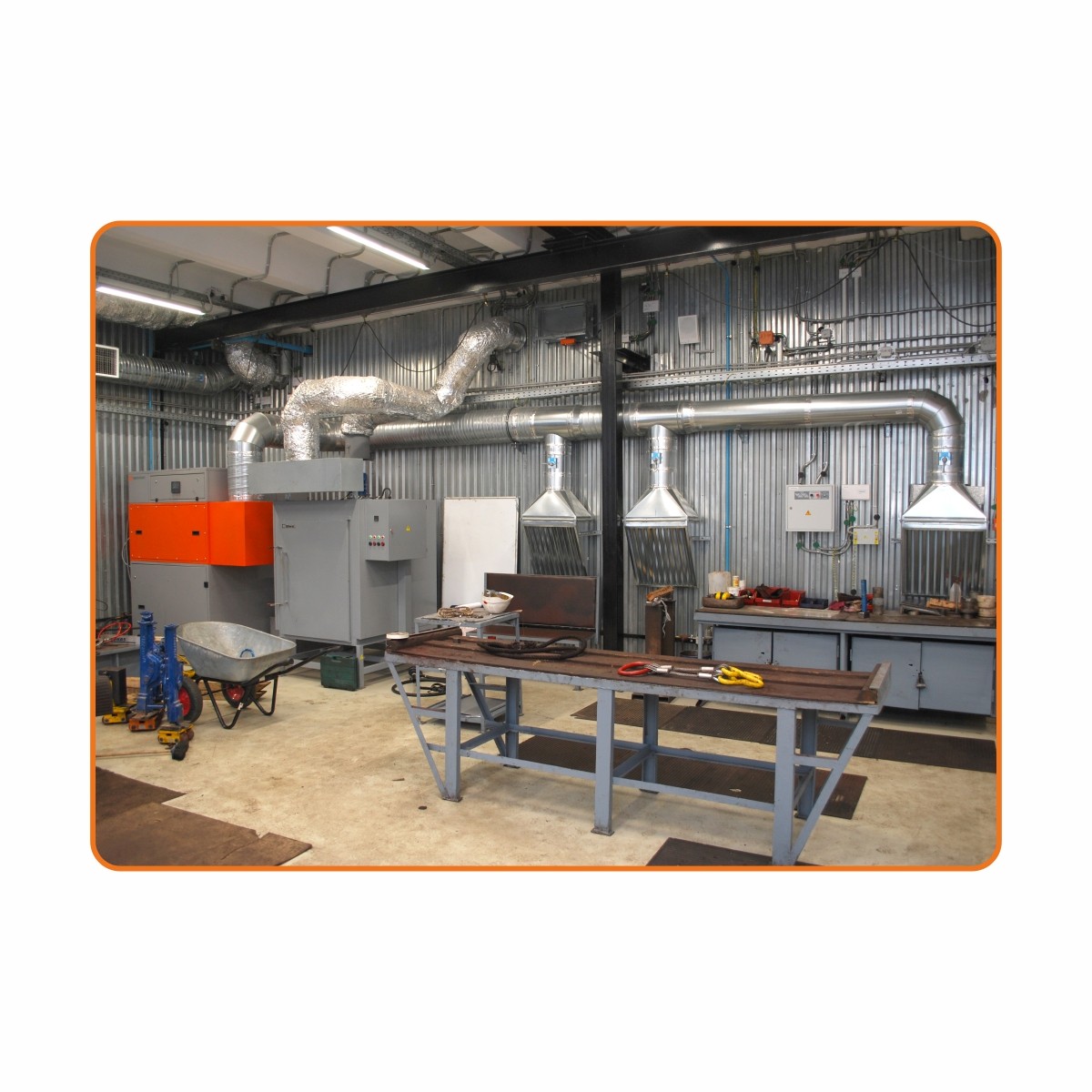

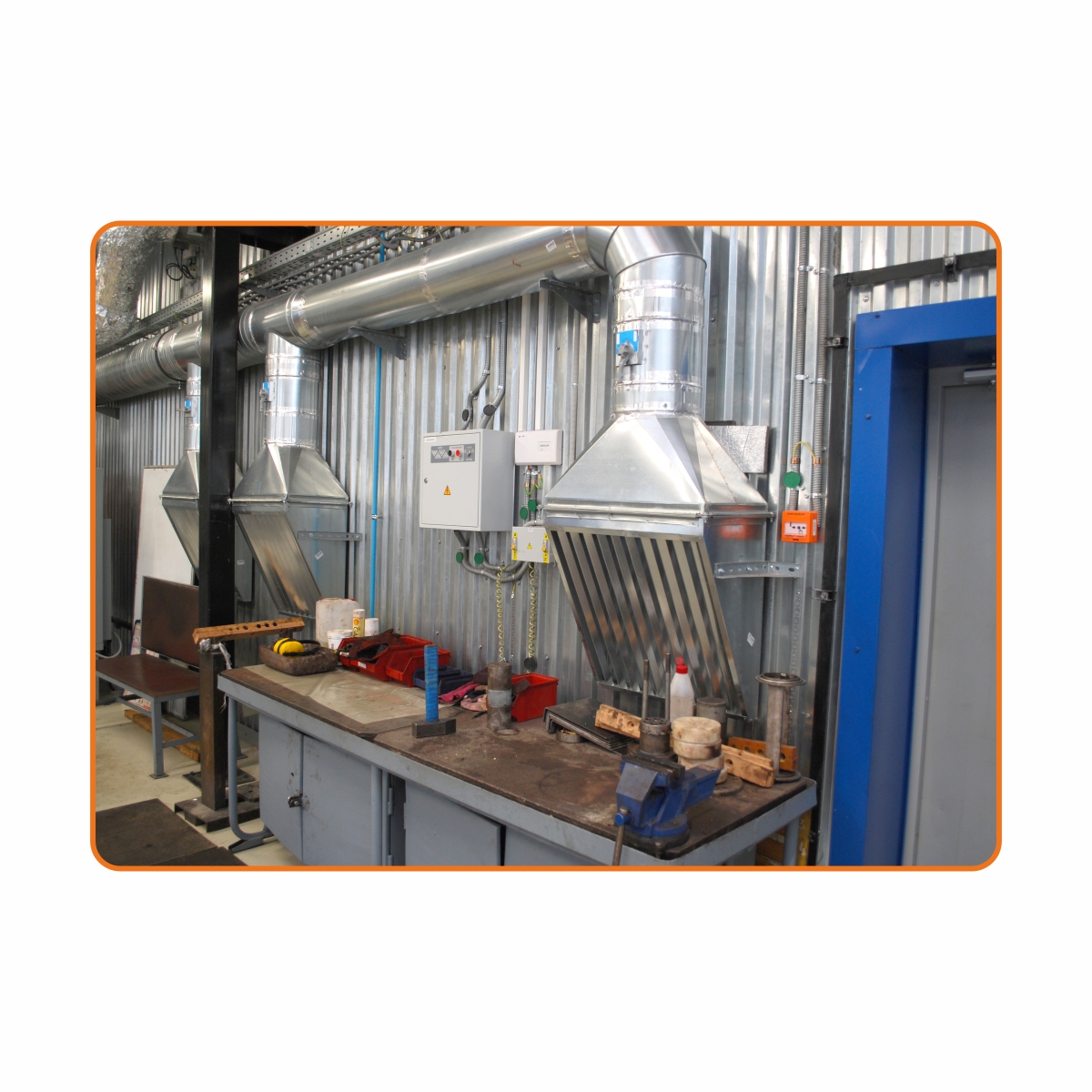

Вытяжная панель — панель равномерного всасывания, также называемая «панель Чернобережского». Создана для быстрого удаления летучих вредных веществ из рабочей зоны. Особая конструкция специальной формы при правильном ее монтаже успевает отводить вредные вещества в вентиляционный канал до того, как они распространяться по помещению за пределы зоны их выброса. Вытяжная панель используется в производственных помещениях и на участках, где производятся работы, в результате которых в рабочей зоне значительно повышается уровень ПДК (предельно допустимая концентрация) вредных веществ. Это, например, происходит в процессе сварки, резки, пайки металлов и других технологических процессов. Окислы хрома, никеля, марганца и других металлов, а также увеличение концентрации оксида углерода, азота, водорода и других веществ могут нанести значительный ущерб здоровью работника.
Применение панели равномерного всасывания позволяет быстро удалять эти вредные примеси из воздуха до того, как они достигнут органов дыхания человека. Важным условием эффективности всасывания служит точный расчет площади всасывания панели и размещения её по высоте над уровнем рабочей поверхности, а также согласованная работа установки местной вытяжной вентиляции.
Конструктивные особенности и разновидности вытяжной панели

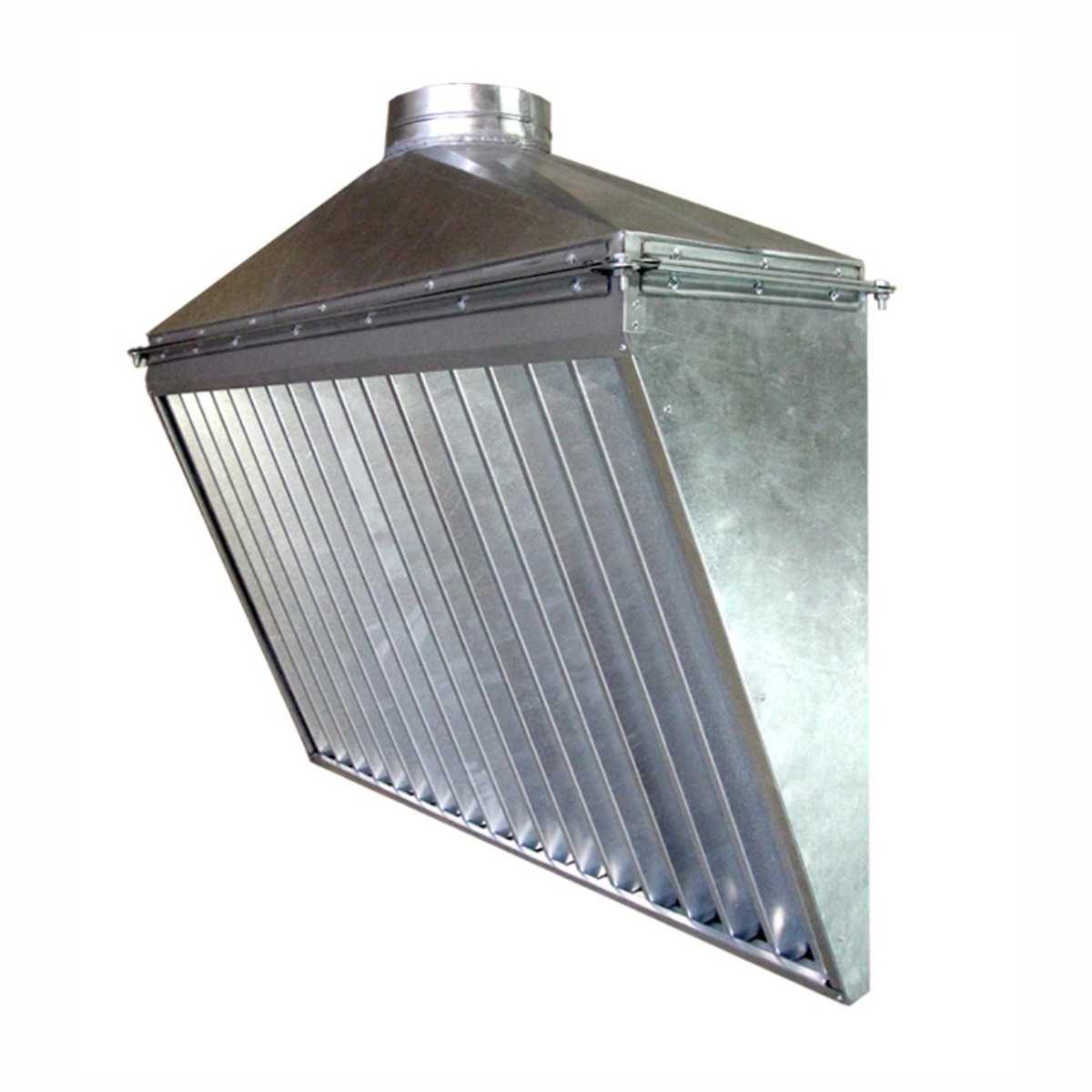

Панель обеспечивает удаление вредных веществ именно из за особой конструкции. Во-первых, это расположенные через равные промежутки перьям-обтекатели треугольной или близкой к треугольной формы, во-вторых, это расположение плоскостей панели под углом 35º к вертикали. Живая площадь сечения в данном случае составляет порядка 25% от всей площади всасывания, что способствует увеличению силы тяги.
Варианты конструкции:
- двусторонние;
- двойные;
- с верхним или нижним отводом;
- одинарные (самый распространённый вариант).
